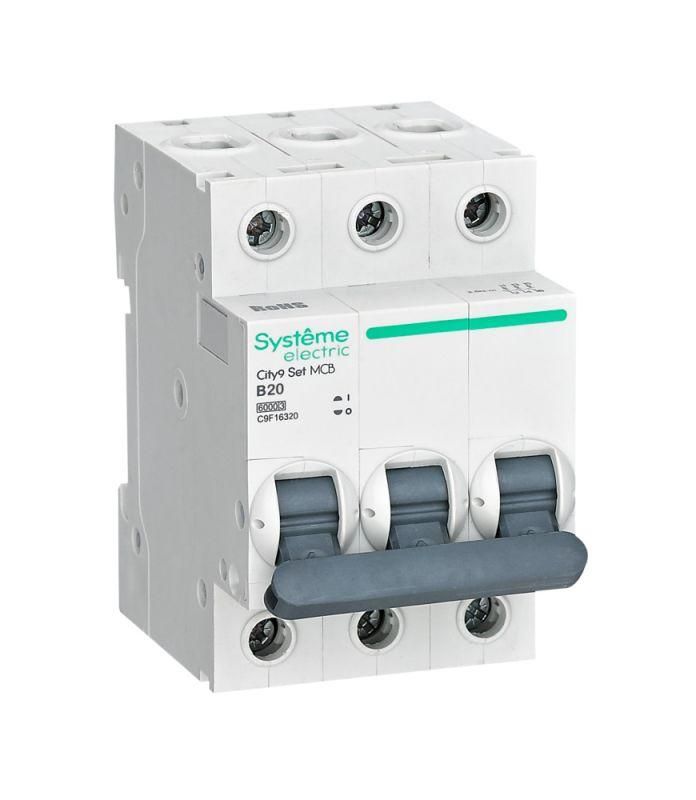

Автоматический выключатель City9 Set от Systeme Electric (артикул c9f16320) - трёхполюсное устройство на 20 А с характеристикой B и отключающей способностью 6 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

City9 Set используется для защиты электрических цепей переменного тока напряжением до 400 В. Обеспечивает надёжную защиту от перегрузок и токов короткого замыкания. Применяется в распределительных щитах зданий, на производствах, в системах освещения, на станках и конвейерах. Подходит для бытовых, коммерческих и легкопромышленных нагрузок.

Технические характеристики

• Тип: трёхполюсный автоматический выключатель
• Номинальный ток: 20 А
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для осветительных и бытовых нагрузок
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Номинальное напряжение: 380 В (рабочее), 440 В (изоляционное)
• Тип тока: переменный (AC), частота 50/60 Гц
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижает термические и механические воздействия на оборудование
• Ширина: 3 модуля (стандартная ширина DIN-рейки)
• Глубина монтажа: 45 мм
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, не защищён от воды
• Поперечное сечение подключаемого провода: 1–25 мм2
• Момент затяжки клемм: 2,5 Нм - требует соблюдения при монтаже
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью
• Гарантия: 3 года (36 месяцев)

Совместимость и монтаж

City9 Set монтируется на стандартную DIN-рейку типа TS35. Ширина 3 модуля позволяет легко разместить его в типовых щитах. Для подключения используются медные однопроволочные или многожильные провода сечением 1–25 мм2. Клеммы имеют фиксацию, предотвращающую выпадение проводов. Момент затяжки - 2,5 Нм; используйте крутящий моментный ключ для точной затяжки. Не применяйте силовые инструменты - риск повреждения клемм.

Безопасность и стандарты

• Соответствует требованиям RoHS 2.0 - свободен от опасных веществ
• Корпус выполнен из ударопрочного самозагасающего пластика
• Имеет монолитную лицевую панель - исключает случайный доступ к токоведущим частям
• Безопасные клеммы: проём ограничен так, что провод не может проскользнуть внутрь корпуса
• 6 металлических заклёпок обеспечивают прочность корпуса и долговечность

Преимущества

• Механизм мгновенной коммутации обеспечивает быстрое отключение даже при больших токах КЗ
• Улучшенная система клемм снижает риск перегрева и плохого контакта
• Монолитный корпус устойчив к механическим повреждениям и внешним воздействиям
• Гарантия 3 года - подтверждает качество сборки и материалов
• Соответствие международным нормам безопасности и экологическим стандартам

Ограничения применения

• Не предназначена для работы во влажных средах - степень защиты IP20 не защищает от брызг и влаги
• Не рекомендован для цепей с постоянным током (DC) - рассчитана только на AC
• Не подходит для нагрузок выше 20 А - превышение вызывает ложные срабатывания или выход из строя
• Не следует использовать в местах с высокой запылённостью (выше степени загрязнения 2)
• Требуется точная затяжка клемм - недостаточный или избыточный момент приведёт к нагреву или повреждению

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита трёхфазного двигателя мощностью до 5,5 кВт
• Распределительный щит на производстве с конвейерными линиями
• Осветительные цепи в торговых центрах
• Подключение оборудования с пуском без значительных импульсов тока (например, лампы, компьютеры, насосы)

Практические советы

• Перед установкой проверьте соответствие сечения провода - не менее 1 мм2 и не более 25 мм2
• При монтаже в плотном щите учтите глубину 45 мм - обеспечьте достаточный зазор для теплоотвода
• Для трёхфазных цепей подключайте все три полюса - не оставляйте один свободным
• Проверяйте правильность подключения фаз перед первым включением
• При необходимости замены - отключите питание всей цепи, не просто выключите автомат
• City9 Set совместим с другими изделиями серии City9 - можно комплектовать щит единым решением
