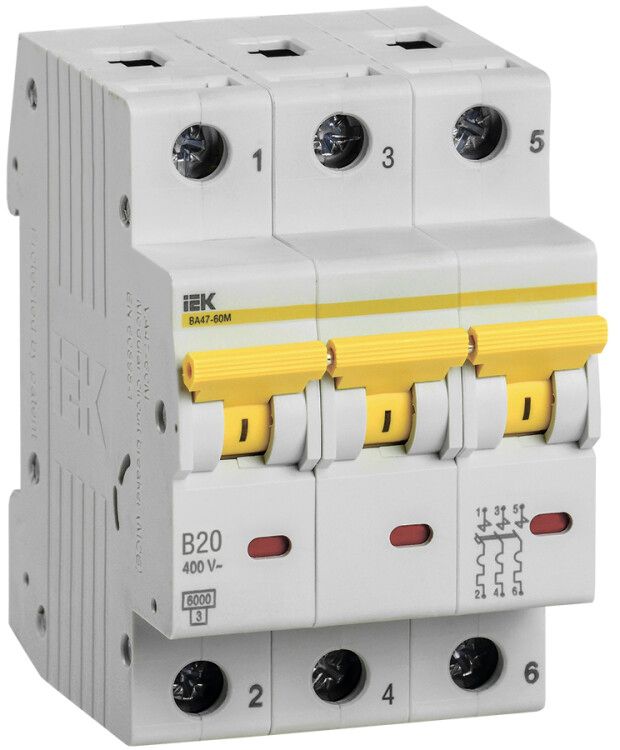

Выключатель автоматический трехполюсный ВА47-60M 3Р 20А 6кА B KARAT | MVA31-3-020-B IEK

Автоматический выключатель ВА47-60M 20А 6кА B от IEK (ИЭК) предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку и подходит для использования в распределительных щитах жилых и административных зданий. Артикул mva31-3-020-b соответствует серии KARAT.

Назначение и область применения

Выключатель ВА47-60M 20А 6кА B защищает трёхфазные электрические цепи от перегрузок и коротких замыканий. Он обеспечивает как автоматическое отключение при аварийных ситуациях, так и возможность ручного включения/выключения нагрузки. Применяется в групповых и учётно-распределительных щитах квартир, этажей, офисов и других объектов с переменным током 50 Гц. Подходит для защиты силовых линий, оборудования и освещения.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Номинальное напряжение: 400 В - допустимое рабочее напряжение в трёхфазной сети;
• Номинальная отключающая способность: 6 кА - максимальная величина тока короткого замыкания, которую устройство способно безопасно прервать;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Характеристика срабатывания: B - чувствительна к умеренным перегрузкам, подходит для бытовой и световой нагрузки (например, лампы, компьютеры, малые приборы);
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловую энергию, действующую на провода и оборудование;
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ;
• Тип напряжения: AC/DC - работает как в переменном, так и в постоянном токе (при соблюдении условий по току и напряжению);
• Количество модулей DIN: 3 - занимает три стандартных модуля (по 17,5 мм каждый) на рейке;
• Глубина монтажа: 71 мм - требуемый свободный объём за щитком для установки;
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищена от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Срок службы: 15 лет - рассчитан на длительную работу при соблюдении режимов эксплуатации.

Совместимость и монтаж

Выключатель ВА47-60M 20А 6кА B монтируется на стандартную DIN-рейку типа TS35. Для установки требуется минимум 3 модуля свободного места. Монтаж осуществляется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Подключение проводов - винтовые зажимы, рекомендуемое сечение жил: до 2,5 мм2 (медные). Перед подключением проверьте соответствие сечения проводника и момент затяжки винтов - избыточное усилие может повредить контакт.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 обеспечивает повышенную безопасность при КЗ, снижая риск возгорания. IP20 гарантирует защиту от случайного контакта с токоведущими элементами, однако не предназначено для открытой установки или помещений с повышенной влажностью.

Преимущества

• Высокая отключающая способность (6 кА) - надёжно справляется с аварийными токами в типичных жилых и офисных сетях;
• Характеристика B - идеально сочетается с нагрузками, где нет мощных двигателей (не вызывает ложных срабатываний при запуске светильников или зарядных устройств);
• Компактность - всего 3 модуля занимают мало места в щите;
• Долгий срок службы - 15 лет при правильной эксплуатации снижают необходимость замены;
• Поддержка DC - позволяет использовать в системах с постоянным током (например, в фотоэлектрических установках при соответствующих параметрах).

Ограничения применения

• Не применяется в помещениях с высокой влажностью, пылью или агрессивной средой - IP20 недостаточен для таких условий;
• Не подходит для защиты мощных электромоторов - для них нужна характеристика C или D;
• Не используется вне щита - открытое расположение исключено из-за низкой степени защиты;
• При использовании в цепях постоянного тока необходимо уменьшать номинальный ток - см. документацию IEK для точных значений.

Примеры использования

• Защита трёхфазной группы розеток в квартире или офисе;
• Отключение питания кондиционера, бойлера или другого трёхфазного оборудования в этажном щите;
• Распределение энергии в щите управления лифтом или насосной станцией (если нагрузка не содержит крупных двигателей);
• Щиты освещения в многоэтажных домах - особенно там, где есть LED-системы и слаботочные устройства.

Практические советы

• Перед установкой проверьте, что суммарная нагрузка на выключатель не превышает 20 А - лучше оставлять запас 10–15%
;
• При сборке щита убедитесь, что глубина корпуса (71 мм) не препятствует закрыванию крышки - особенно в компактных шкафах;
• Не используйте этот автомат для защиты цепей с двигателями (дрель, насос, компрессор) - выбирайте характеристику C или D;
• При работе с DC-цепями (например, солнечные панели) обязательно уточните допустимые значения тока и напряжения в техпаспорте IEK - они отличаются от AC-значений;
• Артикул mva31-3-020-b совпадает с сериями KARAT - можно заменить аналогичными изделиями этой же линейки без переделки монтажа.
