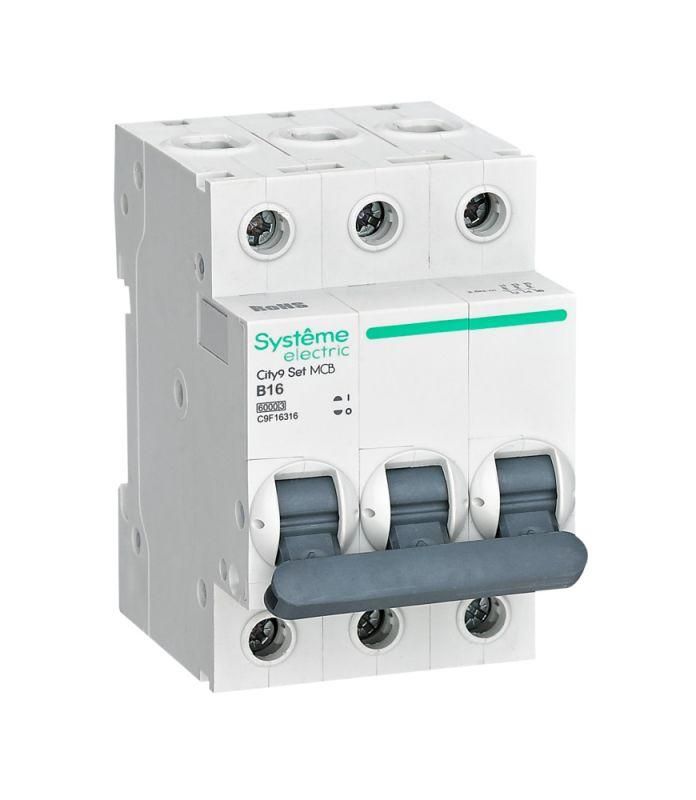

Выключатель автоматический трёхполюсный 16A B 6kA City9 | C9F16316 |Systeme Electric APC

Автоматический выключатель City9 Set от Systeme Electric (артикул c9f16316) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трёхфазных сетях до 400 В. Он сочетает надёжную отключающую способность, компактный форм-фактор и безопасную конструкцию, что делает его удобным решением для распределительных щитов на DIN-рейке.

Назначение и область применения

Этот трёхполюсный автомат используется для защиты силовых цепей переменного тока в промышленном и коммерческом оборудовании. Подходит для установки в щитах управления станков, насосов, систем вентиляции, конвейеров и других устройств с трёхфазной нагрузкой. Номинальный ток 16 А и характеристика срабатывания B позволяют эффективно защищать цепи с умеренно высокими пусковыми токами - например, двигатели малой мощности или освещение с импульсными нагрузками.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 3
• Номинальное напряжение: 380 В (рабочее), 440 В (изоляционное)
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: B - срабатывает при токах 3–5 In, оптимальна для смешанных нагрузок
• Тип тока: AC (переменный)
• Частота: 50–60 Гц
• Монтаж: на DIN-рейку шириной 3 модуля (стандарт EN 60715)
• Глубина монтажа: 45 мм
• Поперечное сечение подключаемых проводов: 1–25 мм2
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее энергии КЗ
• Степень защиты IP20 - защита от прикосновений пальцев, но не от воды и пыли
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления

Совместимость и монтаж

Автомат City9 Set совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Ширина 3 модуля позволяет легко разместить его в типовых щитках вместе с другими автоматами и УЗО. Для подключения используйте провода сечением от 1 до 25 мм2 - зажимы рассчитаны на одножильные и многожильные жилы. Механизм «мгновенной коммутации» обеспечивает чёткий и быстрый переход между положениями «вкл/выкл», предотвращая зависание контактов. Установка занимает менее минуты: просто защёлкните выключатель на рейку и затяните клеммы усилием 0,5–0,7 Нм.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-2 и имеет класс токоограничения 3, что гарантирует минимальную энергию, передаваемую в цепь при КЗ. Клеммы спроектированы так, чтобы исключить случайное попадание проводов в заклеммное пространство - повышается безопасность при обслуживании. Корпус изготовлен из ударопрочного самозагасающего пластика, устойчивого к нагреву и механическим воздействиям. Сертифицирован для работы в условиях степени загрязнения 2 - то есть в сухих, невлажных помещениях без агрессивной среды.

Преимущества

• Увеличенная отключающая способность (6 кА) - подходит для объектов с высоким потенциалом КЗ
• Конструкция с шестью металлическими заклёпками усиливает прочность корпуса
• Безопасные клеммы снижают риск ошибок при монтаже
• Механизм мгновенной коммутации обеспечивает долгий срок службы контактов
• Совместимость с сериями City9 Systeme Electric - можно использовать в одном щите с другими элементами системы

Ограничения применения

Не применяйте автомат в условиях повышенной влажности, на улице или в местах с постоянным воздействием пыли, брызг воды - степень защиты IP20 не обеспечивает герметичность. Не рекомендован для цепей с частыми пусками двигателей большой мощности (например, свыше 5,5 кВт), где лучше подойдут характеристики C или D. Также не следует использовать в сетях постоянного тока - изделие предназначено только для переменного тока 50–60 Гц.

Примеры использования

• Защита трёхфазного станка с ЧПУ мощностью до 3,5 кВт
• Распределительный щит торгового центра с группой осветительных контуров
• Щит управления конвейерной линией с несколькими двигателями
• Подключение группы тепловых завес или вентиляторов в производственном помещении

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - слишком толстые провода (более 25 мм2) не войдут в клеммы, слишком тонкие (менее 1 мм2) могут плохо фиксироваться
• При сборке щита учитывайте глубину монтажа (45 мм): выбирайте корпуса с достаточным внутренним объёмом
• Для удобства обслуживания оставляйте свободное место рядом с автоматом - он будет требовать доступа для ручного отключения
• Если в вашем проекте используются другие устройства серии City9, сохраняйте единый стиль - это упрощает диагностику и замену
• Не забудьте отметить на схеме и на самом автомата его функцию - особенно если в щите несколько аналогичных приборов
