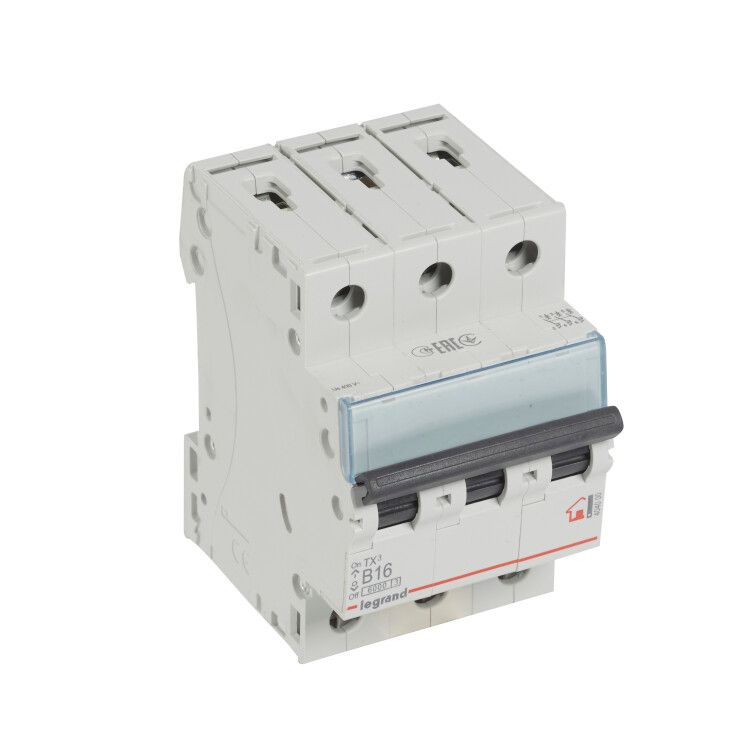

Выключатель автоматический модульный 3п B 16А 6кА TX3 6000 3мод. 400В Leg 404000 Legrand

Автоматический выключатель Legrand TX3 6000 - трёхполюсное устройство на 16 А с отключающей способностью 6 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и аналогичных системах. Устройство устанавливается на DIN-рейку и соответствует международным стандартам безопасности.

Назначение и область применения

Автоматический выключатель Legrand TX3 6000 используется для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Он применяется в распределительных щитках жилых домов, офисов, малых производственных объектов и других местах с сетями напряжением до 400 В. Подходит для защиты групповых линий освещения, розеток, бытовой техники и другого оборудования с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Количество полюсов: 3 - защищает три фазы одновременно;
• Номинальное напряжение: 400 В - рабочее напряжение сети;
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить;
• Характеристика срабатывания: B - чувствительна к умеренным перегрузкам, идеально подходит для бытовых нагрузок с небольшими пусковыми токами (например, светильники, зарядные устройства);
• Род тока: переменный (AC) - работает только в сетях с частотой 50–60 Гц (указано как MHz в данных - вероятно, опечатка; правильно - Гц);
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищён от воды или пыли;
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая энергию пробоя;
• Номинальное напряжение изоляции: 500 В - максимальное напряжение, которое может выдерживать изоляция без пробоя;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения;
• Количество модулей DIN: 3 - занимает три стандартных модуля шириной 17,5 мм каждый;
• Глубина монтажа: 44 мм - требуемый зазор за шкафом для установки;
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до этой площади;
• Рабочая температура: от -25 до +70 C - допустимый диапазон для эксплуатации;
• Климатическое исполнение: УХЛ4 - предназначено для работы в условиях умеренного и холодного климата с возможными колебаниями влажности;
• Степень загрязнения: 2 - рассчитан на использование в помещениях со слабым загрязнением (нет проводящей пыли, конденсата);
• Категория перенапряжения: 0 - не предназначен для защиты от внешних импульсных перенапряжений (не заменяет УЗИП);
• Гарантия: 24 месяца;
• Соответствие стандартам: МЭК 60898-1 / МЭК 60947-2.

Совместимость и монтаж

Выключатель Legrand TX3 6000 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно зафиксировать устройство защёлкой - она расположена снизу корпуса. Чтобы снять выключатель, отведите защёлку отверткой через специальное углубление. Подключение проводов выполняется к винтовым клеммам сверху и снизу. Все три полюса имеют одинаковые клеммы - можно подключать фазы L1, L2, L3. Минимальное сечение кабеля - 0,5 мм2, максимальное - 35 мм2. Не используйте многожильные провода без наконечников - они могут плохо затянуться и вызвать нагрев.

Безопасность и стандарты

Автоматический выключатель Legrand TX3 6000 соответствует требованиям международных стандартов IEC 60898-1 (для бытовых применений) и IEC 60947-2 (для промышленных аппаратов). Обеспечивает класс токоограничения 3 - одно из самых высоких значений, что снижает риск повреждения проводки при аварии. Конструкция исключает случайное прикосновение к токоведущим частям благодаря IP20 и закрытому корпусу. Однако устройство не защищает от утечек тока - для этого требуется дополнительно установить УЗО.

Преимущества

• Надёжное расцепление при перегрузках и КЗ благодаря сочетанию теплового и магнитного расцепителей;
• Простая и быстрая установка на DIN-рейку с надёжной защёлкой;
• Широкий диапазон рабочих температур - подходит для неотапливаемых помещений;
• Поддержка больших сечений кабеля (до 35 мм2) - удобно для мощных линий;
• Соответствие европейским стандартам качества и безопасности;
• Долгий срок службы и гарантия 2 года.

Ограничения применения

• Не предназначен для защиты от утечек тока - нельзя использовать вместо УЗО;
• IP20 не обеспечивает защиту от влаги - запрещён монтаж во влажных помещениях без дополнительной герметизации;
• Характеристика “B” не подходит для нагрузок с высоким пусковым током (например, двигатели, насосы, компрессоры) - возможны ложные срабатывания;
• Категория перенапряжения 0 - не защищает от грозовых импульсов и скачков напряжения из сети;
• Не рекомендуется для промышленных объектов с частыми перегрузками - лучше выбрать серию C или D.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Щитовая защита осветительных контуров;
• Автоматическая защита бойлеров, духовых шкафов, стиральных машин;
• Распределительный щит в загородном доме с трёхфазным вводом;
• Контроль питания небольших станков с пусковым током менее 5×Iн.

Практические советы

• Выбирая автомат Legrand TX3 6000, проверьте, чтобы сечение вашего кабеля не превышало 35 мм2 - иначе он не войдёт в клемму;
• Если планируете подключать многожильный провод, обязательно используйте наконечники (пинцы или трубчатые);
• Для защиты от поражения током - всегда устанавливайте УЗО перед этим автоматом;
• Если ваша нагрузка имеет двигатель (дрель, насос, вентилятор), выбирайте характеристику C, а не B - иначе будет часто отключаться;
• При монтаже в металлический щит убедитесь, что глубина шкафа минимум 44 мм - иначе выключатель не поместится;
• Не устанавливайте этот автомат вне помещений - даже под навесом - из-за низкой степени защиты IP20.
