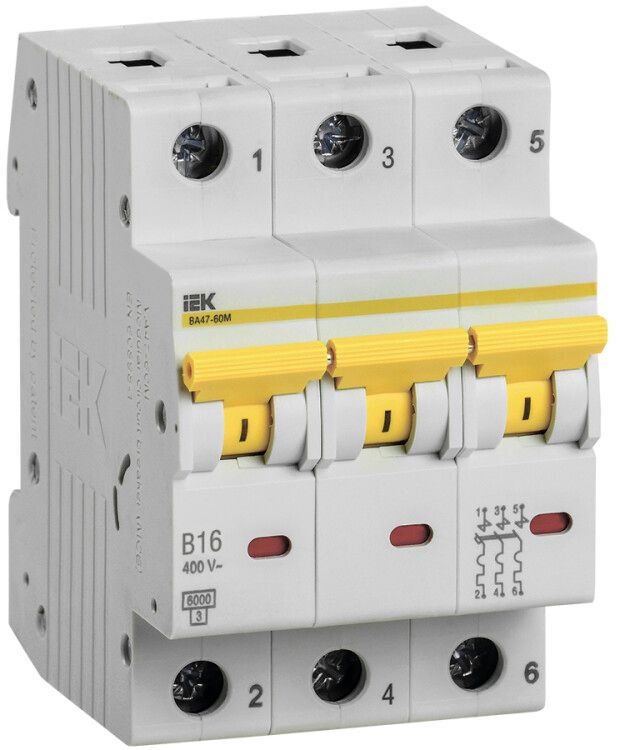

Выключатель автоматический трехполюсный ВА47-60M 3Р 16А 6кА B KARAT | MVA31-3-016-B IEK

Автоматический выключатель ВА47-60M 3Р 16А 6кА типа B от IEK (ИЭК) предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот модульный трёхполюсный аппарат подходит для установки в распределительных щитах жилых и административных зданий, обеспечивает надёжную работу в бытовой и коммерческой сети переменного тока 400 В.

Назначение и область применения

ВА47-60M 3Р 16А 6кА используется для защиты трёхфазных цепей мощностью до 16 А. Он отключает питание при возникновении перегрузки или короткого замыкания, предотвращая повреждение проводки и оборудования. Применяется в квартирных, этажных и учётно-распределительных щитах, где требуется защита нескольких фаз одновременно - например, для питания группы розеток, электроплит, насосов или кондиционеров.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальный ток: 16 А - максимальный постоянный ток, который выдерживает устройство без отключения;
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для бытовых нагрузок с пусковыми токами (например, освещение, бытовые приборы);
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 230/400 В;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 А;
• Модульная ширина: 3 модуля (54 мм) - занимает три места на DIN-рейке;
• Глубина монтажа: 71 мм - требует достаточного пространства внутри щита;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен;
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая тепловую нагрузку на провода;
• Тип тока: переменный (AC) и постоянный (DC) - работает в сетях AC, допускает применение в DC до 48 В;
• Частота: 50 Гц - оптимизирован для российских сетей;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Способ монтажа: на DIN-рейку - совместим со стандартными щитами.

Совместимость и монтаж

ВА47-60M 3Р 16А 6кА устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильной установки необходимо обеспечить свободное пространство вокруг аппарата - особенно снизу и сбоку - для теплоотвода. Подключение осуществляется через верхние и нижние клеммы: вход - сверху, выход - снизу. Максимальное сечение провода - 25 мм2 (медный). Убедитесь, что момент затяжки клемм соответствует рекомендациям производителя - избыточное усилие может повредить контакты.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и международному стандарту IEC 60898-1. Класс токоограничения 3 обеспечивает высокую степень безопасности при аварийных режимах. IP20 позволяет использовать устройство только во внутренних помещениях, защищённых от влаги и пыли. Не применяйте в условиях повышенной влажности, на улице или в сырых подвалах без дополнительной защиты корпуса.

Преимущества

• Надёжное срабатывание при перегрузках благодаря точной характеристике B;
• Высокая отключающая способность (6 кА) - подходит для современных сетей с большим количеством потребителей;
• Компактная форма (3 модуля) экономит место в щите;
• Серия KARAT от IEK имеет проверенную долговечность и совместимость с другими элементами щитовой арматуры;
• Легко диагностируется: рычаг отключения показывает состояние (вверх - включено, вниз - отключено).

Ограничения применения

• Не предназначена для защиты двигателей с частыми пусками - для них нужна характеристика C или D;
• IP20 исключает использование в открытых, влажных или запылённых средах;
• Не подходит для цепей постоянного тока выше 48 В - риск образования дуги;
• Не является УЗО - не защищает от утечек тока на землю; для этого требуется отдельное устройство;
• Не рекомендуется для установки в щитах с ограниченным пространством - глубина 71 мм требует минимум 100–120 мм свободной глубины щита.

Примеры использования

• Защита трёхфазной розеточной группы в офисе или мастерской;
• Подключение электроплиты 380 В в квартире;
• Щитовая защита конвейера или компрессора в небольшом цеху;
• Общий ввод в этажном щите многоквартирного дома (при наличии согласованной нагрузки).

Практические советы

• Выбирая ВА47-60M 3Р 16А 6кА, убедитесь, что суммарная мощность подключаемых приборов не превышает 10 кВт (при 400 В и cosφ=0.8);
• Если в цепи есть устройства с высокими пусковыми токами (электромоторы, насосы), рассмотрите вариант с характеристикой C вместо B;
• При сборке щита используйте одинаковые кабели для всех фаз - различие в сечении может вызвать дисбаланс и ложные срабатывания;
• Проверьте соответствие номинала автомата сечению кабеля - для 16 А минимальное сечение медного провода - 2,5 мм2;
• При замене старого автомата - сравните глубину монтажа (71 мм) с габаритами нового щита, чтобы избежать проблем с закрыванием крышки.
