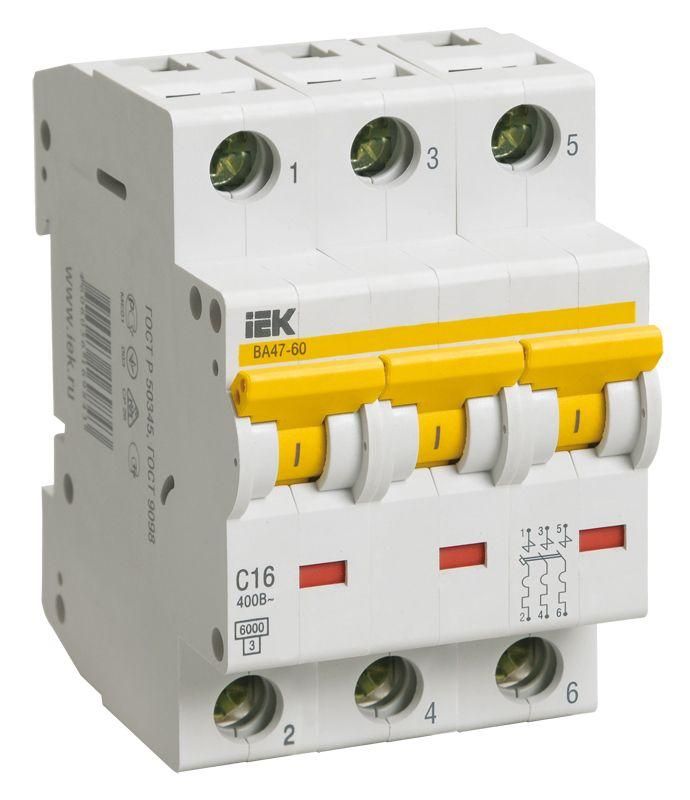

Выключатель автоматический модульный 3п D 16А 6кА ВА47-60M KARAT IEK MVA31-3-016-D MVA41-3-016-D

Автоматический выключатель модульный трехполюсный 16А D 6кА ВА47-60 от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат из серии KARAT подходит для установки в квартирных и этажных щитках, обеспечивает надежную работу в бытовой сети переменного тока 400 В и 50 Гц.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 16А D 6кА ВА47-60 защищает трёхфазные цепи от аварийных ситуаций: длительной перегрузки и короткого замыкания. Он используется в качестве основного или группового аппарата в распределительных щитах жилых домов, офисов и административных зданий. Подходит для защиты силовых линий, оборудования на 400 В, таких как насосы, вентиляторы, кондиционеры и другие устройства с высоким пусковым током.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Номинальное напряжение: 400 В - рабочее напряжение для трёхфазной сети переменного тока;
• Отключающая способность: 6 кА - максимальная величина тока короткого замыкания, которую устройство может безопасно прервать;
• Количество полюсов: 3 - защита всех трёх фаз одновременно;
• Характеристика расцепителя: D - предназначена для нагрузок с высокими пусковыми токами (например, двигатели, компрессоры);
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки) - двойная защита;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные медные провода;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Ширина: 3 модуля - занимает три стандартных места на DIN-рейке (17,5 мм каждый);
• Глубина монтажа: 71 мм - требует достаточного свободного пространства внутри шкафа;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C и в условиях повышенной влажности, но только в помещениях;
• Способ монтажа: на DIN-рейку - стандартный крепёж для современных щитов;
• Нормативные документы: ГОСТ Р 50345, ТУ 3421-035-18461115-2010 - соответствует российским требованиям к автоматическим выключателям.

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 16А D 6кА ВА47-60 устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильного монтажа требуется минимум 71 мм глубины в щите. Подключение кабелей сечением до 25 мм2 осуществляется через винтовые зажимы - затягивать необходимо равномерно, чтобы избежать повреждения жил. Выключатель совместим со всеми типами щитов, где используются модульные автоматы IEK серии KARAT. Не рекомендуется использовать в щитах с ограниченным пространством или при необходимости установки более чем трёх аппаратов в одном ряду без вентиляции.

Безопасность и стандарты

Автоматический выключатель ВА47-60 соответствует ГОСТ Р 50345 и техническим условиям ТУ 3421-035-18461115-2010, что гарантирует соответствие требованиям безопасности для бытового и коммерческого использования. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим элементам, но не защищает от попадания воды или пыли - поэтому применение допускается исключительно во внутренних, сухих и закрытых распределительных щитах.

Преимущества

• Надёжная двухступенчатая защита: тепловой расцепитель реагирует на долгую перегрузку, электромагнитный - на внезапное КЗ;
• Характеристика D позволяет работать с оборудованием, имеющим большие пусковые токи (до 10–20 крат от номинала), без ложных срабатываний;
• Фиксированная конструкция корпуса снижает риск перекоса при монтаже;
• Яркая рычажная ручка легко определяет состояние (вкл/выкл/трип);
• Совместимость с другими изделиями серии KARAT - удобно для сборки унифицированных щитов.

Ограничения применения

• Не применяется вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для однофазных цепей без трёхфазной нагрузки - все три полюса должны быть задействованы;
• Не рассчитан на постоянную работу выше 16 А - превышение вызывает преждевременный износ или отказ;
• Не следует использовать в местах с частыми колебаниями напряжения выше +-10% от 400 В - возможны некорректные срабатывания;
• Не предназначен для частого ручного включения/отключения - это не рубильник, а защитное устройство.

Примеры использования

• Защита трёхфазного кондиционера мощностью до 3,5 кВт в квартире;
• Групповой автомат для питания насосной группы в подвале многоквартирного дома;
• Щиток этажа в жилом комплексе, где распределяются нагрузки на освещение, розетки и бытовую технику;
• Подключение вентиляторов, компрессоров, станков с асинхронными двигателями в малых мастерских.

Практические советы

• Выбирая автомат ВА47-60, проверьте, что ваша нагрузка действительно требует характеристики D - для обычных розеток лучше подойдут B или C;
• При установке в щитке оставляйте минимум 10 мм между соседними аппаратами для лучшего теплоотвода;
• Не используйте автомат вместо разъединителя - перед обслуживанием всегда отключайте питание полностью;
• Проверяйте плотность контакта кабеля после первого включения - нагрев может ослабить зажим;
• Если планируете много автоматов в одном щите - учтите, что ВА47-60 имеет ширину 3 модуля, и заранее спланируйте расположение.
