Выключатель автоматический трехполюсный NB1-63 3P 16A 6кА х-ка D (DB) (R) | 179714 CHINT

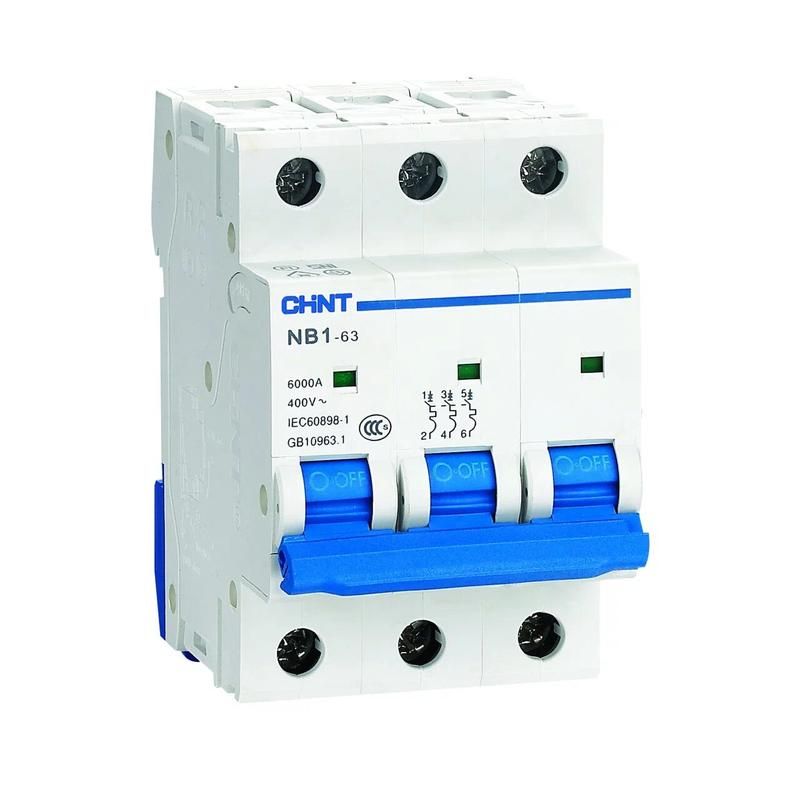

Автоматический выключатель NB1-63 от CHINT - трёхполюсный модульный аппарат на 16 А с характеристикой D, предназначен для защиты цепей с высокими пусковыми токами, таких как двигатели и мощное оборудование. Устройство устанавливается на DIN-рейку и обеспечивает надёжную защиту от перегрузок и коротких замыканий в промышленных и коммерческих объектах.

Назначение и область применения

Выключатель NB1-63 используется для защиты электрических цепей переменного тока с напряжением до 400 В и частотой 50–60 Гц. Подходит для установки в щитах жилых, офисных и промышленных зданий. Особенность характеристики D позволяет использовать его там, где возникают длительные пусковые токи - например, при запуске асинхронных двигателей, насосов, компрессоров, конвейеров и сварочных аппаратов.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 400 В
• Количество полюсов: 3
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: D - задержка перед отключением при высоких пусковых токах
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Сечение подключаемого провода: 1–25 мм2
• Тип тока: переменный (AC)
• Модульная ширина: 3 модуля (54 мм)
• Глубина монтажа: 77,8 мм
• Рабочая температура: от -25 C до +40 C
• Частота сети: 50–60 Гц
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Степень загрязнения: 2 - допустимо использование в помещениях с обычной пылью и невысокой влажностью

Совместимость и монтаж

Устройство совместимо со стандартной DIN-рейкой шириной 35 мм. Монтаж осуществляется фиксацией за нижний защёлкивающий механизм - достаточно плотно придавить выключатель к рейке до характерного щелчка. Для подключения используются кабели сечением 1–25 мм2; подходят также шины типа PIN и FORK. Выключатель NB1-63 занимает три модуля (54 мм) в распределительном щите. Обеспечивается удобный визуальный контроль: оконце на корпусе показывает положение контактов - «ON» (включено) или «OFF» (выключено).

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Категория применения - A, класс токоограничения - 3, что гарантирует быстрое ограничение тока короткого замыкания и снижение теплового воздействия на проводку. Электрическая износостойкость - 10 000 операций включения/отключения, механическая - 20 000 циклов.

Преимущества

• Высокая отключающая способность (6 кА) - безопасное отключение даже при серьёзных КЗ
• Характеристика D предотвращает ложные срабатывания при пуске оборудования с большими токами
• Удобная индикация положения контактов - сразу видно, включен ли выключатель
• Поддержка различных типов подключения - кабель, шины PIN/FORK
• Работает в широком диапазоне температур - подходит для холодных помещений и неотапливаемых щитовых

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 исключает работу под дождём, в сыром воздухе или пыльных условиях без дополнительной защиты
• Не рекомендован для защиты цепей с постоянными токами - работает только с переменным током AC
• Характеристика D не подходит для слаботочных или чувствительных нагрузок (например, электроники); для них лучше выбрать характеристику B или C
• Не имеет встроенной защиты от скачков напряжения - требуется дополнительная установка УЗИП при необходимости

Примеры использования

• Защита электродвигателя насоса в системе водоснабжения
• Щит управления конвейерной лентой на производстве
• Распределительный щит торгового центра с группой мощных светильников
• Цепь питания воздушного компрессора в мастерской

Практические советы

• Выбирая автомат NB1-63, проверьте соответствие сечения кабеля - не используйте провода меньше 1 мм2 или больше 25 мм2
• При сборке щита учтите глубину монтажа (77,8 мм): обеспечьте свободное пространство за DIN-рейкой
• Если нужна удалённая сигнализация срабатывания - можно заказать модель с дополнительным контактом XF9J
• Для защиты от потери напряжения или её превышения применяйте внешние расцепители V9
• Не устанавливайте несколько выключателей NB1-63 слишком близко друг к другу - возможен нагрев соседних модулей при длительной работе на пределе
