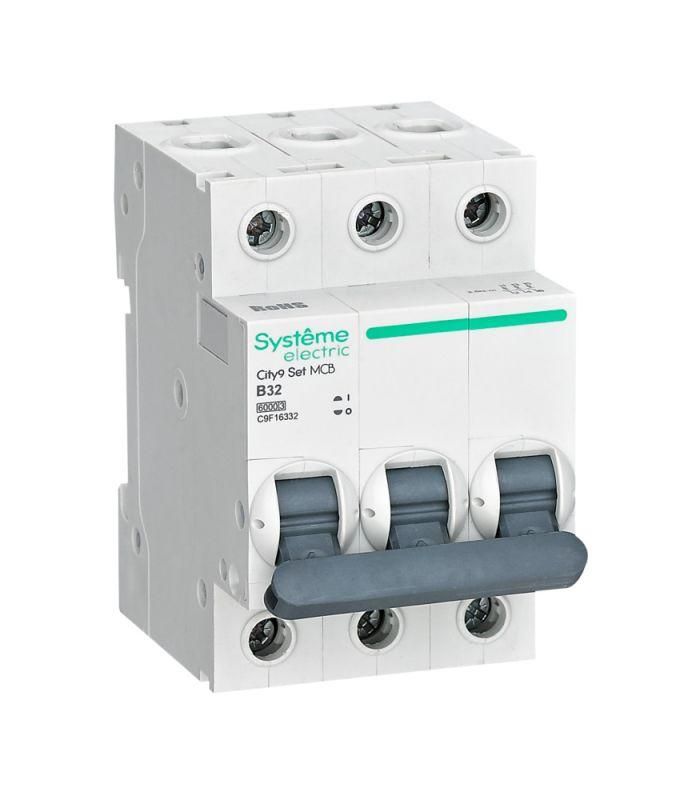

Выключатель автоматический трёхполюсный 32A B 6kA City9 | C9F16332 |Systeme Electric APC

Автоматический выключатель City9 Set от Systeme Electric (артикул c9f16332) - трёхполюсный защитный аппарат на 32 А, предназначенный для надёжной защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках до 400 В. Монтируется на DIN-рейку, совместим с типичными распределительными щитами.

Назначение и область применения

City9 Set используется для защиты групповых и фидерных цепей переменного тока с частотой 50–60 Гц. Подходит для установки в жилых домах, офисах, производственных помещениях и объектах инфраструктуры. Защищает оборудование от повреждений при длительных перегрузках и аварийных токах короткого замыкания. Особенно эффективен там, где требуется баланс между чувствительностью и устойчивостью к пусковым токам - например, для освещения, розеточных групп, маломощных двигателей и систем управления.

Технические характеристики

• Тип: трёхполюсный автоматический выключатель
• Номинальный ток: 32 А
• Характеристика срабатывания: B - реагирует на токи в 3–5 крат от номинала, оптимальна для смешанных нагрузок (освещение, розетки)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Рабочее напряжение: 380 В (переменный ток AC); номинальное напряжение изоляции: 440 В
• Частота: 50 / 60 Гц
• Ширина: 3 модуля (стандартная ширина одного модуля - 17,5 мм)
• Глубина монтажа: 45 мм
• Поперечное сечение подключаемого провода: 1 – 25 мм2 (медный)
• Степень защиты IP20 - защищён от доступа пальцев, но не от пыли и воды; предназначен для внутренней установки в закрытых щитах
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию при КЗ
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшой влаги в среде
• Момент затяжки клемм: 2,5 Нм - необходимо соблюдать при монтаже
• Гарантия: 3 года (36 месяцев)

Совместимость и монтаж

City9 Set монтируется на стандартную DIN-рейку типа TS35. Ширина 3 модуля позволяет легко разместить его в любом типовом щите. Для подключения используются зажимы с вертикальным входом - провод вставляется сверху и фиксируется винтом. Корпус имеет монолитную лицевую панель, что обеспечивает целостность и предотвращает случайное открытие. Клеммы спроектированы так, чтобы исключить контакт с токоведущими частями даже при неправильном введении провода. Установка требует только отвертки с моментом 2,5 Нм - перетягивать нельзя, это повредит контакты.

Безопасность и стандарты

Устройство соответствует требованиям стандарта EN 60898-1 и нормативам RoHS 2.0 - не содержит опасных веществ, таких как свинец, кадмий и ртуть. Конструкция выполнена с учётом безопасности: ударопрочный термопластиковый корпус с шестью металлическими заклёпками минимизирует риск механического повреждения. Клеммы имеют защиту от случайного касания, а механизм мгновенной коммутации гарантирует быстрый разрыв цепи при КЗ, снижая риск возгорания.

Преимущества

• Механизм мгновенной коммутации - обеспечивает максимальную скорость отключения при КЗ, снижая энергии удара
• Безопасные клеммы - исключают риск попадания проводника в заклеммное пространство, снижая вероятность пробоя
• Монолитный корпус - прочнее, чем сборные аналоги, меньше подвержен деформациям
• Соответствие RoHS 2.0 - экологически безопасен, соответствует европейским требованиям
• Гарантия 3 года - подтверждает качество комплектующих и сборки

Ограничения применения

City9 Set не предназначен для работы во внешних условиях - степень защиты IP20 не защищает от влаги и пыли. Не рекомендуется использовать в местах с постоянной влажностью, сыростью или возможностью попадания воды. Также не подходит для защиты мощных промышленных двигателей с высокими пусковыми токами - для них лучше выбрать характеристику C или D. Не применяется в цепях постоянного тока (DC) - только для переменного тока AC.

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита осветительных контуров
• Подключение насосов, вентиляторов, малых станков с пусковыми токами до 5×Iн
• Распределительные щиты в административных и торговых зданиях

Практические советы

• Выбирая City9 Set, проверьте соответствие сечения кабеля - провод менее 1 мм2 не будет надёжно зажат, более 25 мм2 не войдёт в клемму
• Не используйте адаптеры для увеличения сечения - это нарушает сертификат и создаёт риск нагрева
• Перед первым включением проверьте момент затяжки клемм - 2,5 Нм равен усилию, которое даёт обычный ключ с длинной ручкой 15–20 см
• При установке в плотно заполненные щиты учитывайте глубину 45 мм - устройство не должно задевать заднюю стенку
• Для обслуживания - достаточно просто перевести рычаг в положение OFF. Разборка не предусмотрена, ремонт невозможен - при отказе меняйте полностью
