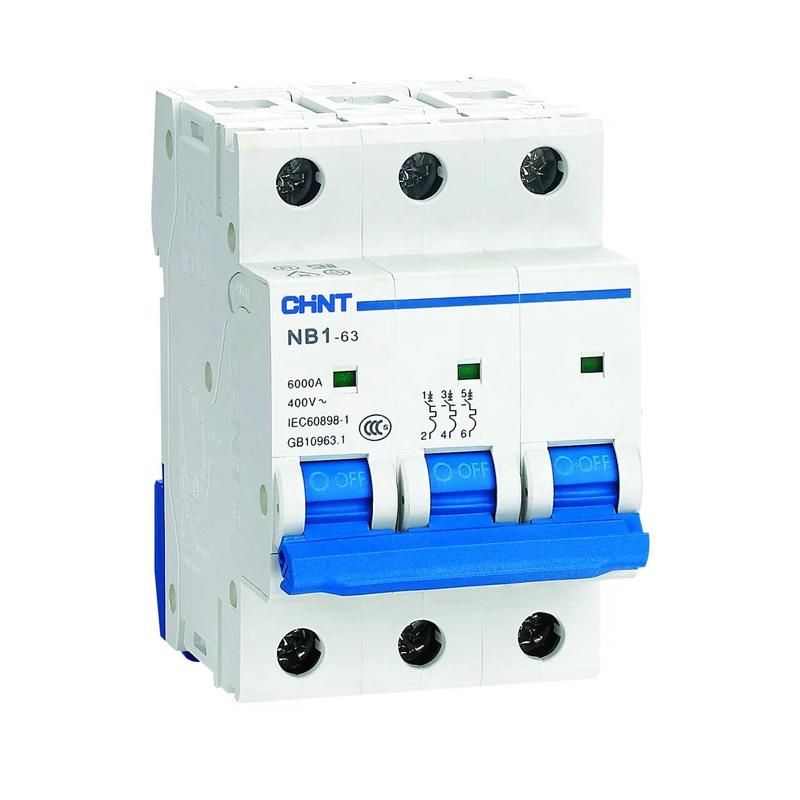

Выключатель автоматический трехполюсный NB1-63 3P 32A 6кА х-ка B (DB) (R) | 179691 CHINT

Автоматический выключатель NB1-63 от CHINT - трёхполюсный модульный аппарат на 32 А с характеристикой B и отключающей способностью 6 кА, предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных сетях 400 В.

Назначение и область применения

Выключатель NB1-63 используется для защиты электрических цепей переменного тока с напряжением до 400 В и частотой 50–60 Гц. Подходит для установки в щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется там, где требуется надёжная защита от перегрузок и кратковременных бросков тока - например, для групп розеток, освещения, маломощных двигателей и оборудования с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 32 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Номинальное напряжение изоляции: 500 В
• Номинальная отключающая способность: 6 кА (способен безопасно отключить ток короткого замыкания до 6000 А)
• Характеристика срабатывания: B - чувствителен к перегрузкам, срабатывает при токе 3–5 кратном от номинала; оптимален для слаботочных и смешанных нагрузок
• Тип тока: переменный (AC)
• Частота: 50–60 Гц
• Рабочая температура: от -25 C до +40 C
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Модульная ширина: 3 модуля (54 мм)
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень загрязнения: 2 - рассчитан на работу в помещениях с обычным уровнем запылённости
• Механическая износостойкость: 20 000 циклов включения/отключения
• Электрическая износостойкость: 10 000 циклов при номинальном токе
• Класс токоограничения: 3 - снижает величину тока КЗ через себя, повышая безопасность сети

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Ширина одного полюса - 18 мм, поэтому три полюса занимают 54 мм места в щите. Подключение осуществляется с помощью кабеля сечением до 16 мм2 (медного) или 25 мм2 (алюминиевого) - проверьте соответствие в документации завода. Также возможна коммутация через шины типа PIN и FORK. Устройство совместимо со всеми элементами серии NB1-63: можно дополнять вспомогательными контактами, расцепителями и сигнальными модулями.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60947-2. Категория применения A обеспечивает защиту только от перегрузок и коротких замыканий, но не от несимметричных режимов. Напряжение изоляции 500 В гарантирует безопасность при работе в сетях 400 В. Отключающая способность 6 кА делает его подходящим для большинства типичных распределительных систем в зданиях.

Преимущества

• Надёжная механическая конструкция: 20 000 циклов работы без потери характеристик
• Яркий визуальный индикатор положения контакта - легко определить, включен ли автомат
• Гибкость комплектации: возможность добавления вспомогательных контактов, расцепителей и сигнальных устройств
• Совместимость с другими изделиями серии NB1-63 - позволяет собирать унифицированные щиты
• Оптимальная цена при сохранении качества исполнения и сертификатов

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не обеспечивает герметичность
• Характеристика B не подходит для мощных двигателей, сварочных аппаратов и другого оборудования с высоким пусковым током - лучше выбрать характеристику C или D
• Не предназначен для частого ручного включения/отключения - рекомендовано использовать контакторы для оперативного управления
• Не работает в сетях постоянного тока - только переменный ток 50/60 Гц

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита осветительных цепей в административном здании
• Питание насосов, вентиляторов, компрессоров малой мощности
• Распределительный щит на производстве с преобладанием осветительных и контрольных нагрузок

Практические советы

• Выбирая автомат NB1-63, убедитесь, что суммарная мощность подключённых устройств не превышает 7 kW при 400 В (32 А × 400 В ≈ 12,8 кВт, но с учётом коэффициента спроса - реальная нагрузка должна быть ниже)
• При монтаже затягивайте клеммы усилием 1,5–2,0 Нм - недостаточно или слишком сильно затянутые провода вызывают нагрев и выход из строя
• Если нужна удалённая сигнализация срабатывания - используйте дополнительный контакт XF9J
• Для защиты оборудования с высоким пусковым током (например, насосы, компрессоры) выбирайте характеристику C вместо B
• Проверяйте соответствие сечения кабеля и номинала автомата - не допускайте использование 1,5 мм2 кабеля на 32 А
