Выключатель автоматический трёхполюсный 32A C 6kA City9 | C9F36332 |Systeme Electric APC

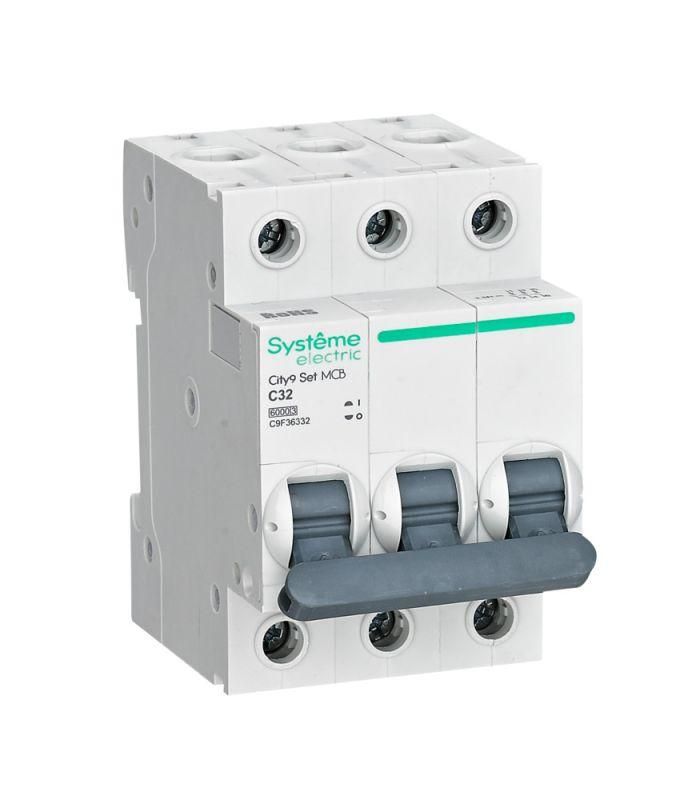

Автоматический выключатель Systeme Electric серии City9 SET с артикулом c9f36332 - трёхполюсный аппарат на 32 А с характеристикой C и отключающей способностью 6 кА. Он предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

Этот автоматический выключатель защищает электрические сети напряжением до 400 В от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Подходит для установки в распределительных щитах зданий, на производствах, в системах освещения, насосных станциях и других местах, где требуется надёжная защита трёхфазной нагрузки. Часто используется в паре с контакторами, тепловыми реле и другим оборудованием.

Технические характеристики

• Тип: трёхполюсный автоматический выключатель
• Номинальный ток: 32 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники)
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Номинальное напряжение: 380 В (рабочее), 440 В (изоляционное)
• Род тока: переменный (AC), частота 50–60 Гц
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ
• Ширина: 3 модуля (стандарт DIN 43880)
• Глубина монтажа: 45 мм
• Площадь сечения провода: 1–25 мм2 - поддерживает медные и алюминиевые кабели
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от пыли и воды
• Момент затяжки клемм: 2,5 Нм - требует точного момента при подключении
• Корпус: монолитная лицевая панель, усиленная шестью металлическими заклёпками
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его на рейке - фиксация механическая, без дополнительных креплений. Ширина 3 модуля позволяет легко разместить его рядом с другими автоматами, УЗО или реле. Клеммы рассчитаны на одножильные и многожильные провода сечением 1–25 мм2; перед подключением необходимо зачистить изоляцию на 8–10 мм. Момент затяжки - 2,5 Нм: слишком слабый контакт вызывает нагрев, слишком сильный - повреждает клемму. Используйте крестовую отвёртку с пределом крутящего момента.

Безопасность и стандарты

• Соответствует требованиям стандарта EN 60947-2
• Соответствует директиве RoHS 2.0 - не содержит опасных веществ
• Изоляция рассчитана на 440 В - обеспечивает безопасность даже при кратковременных скачках напряжения
• Клеммы спроектированы так, чтобы исключить случайное попадание проводов в заклеммное пространство - снижает риск пробоя и возгорания

Преимущества

• Механизм мгновенной коммутации - обеспечивает быстрое отключение при КЗ, минимизируя повреждения оборудования
• Усиленный корпус с металлическими заклёпками - устойчив к ударным нагрузкам и деформациям
• Безопасные клеммы - предотвращают некорректное подключение и доступ к токоведущим частям
• Гарантия 3 года - подтверждает качество сборки и материалов
• Легко отличается по цвету и маркировке - удобно при обслуживании и диагностике

Ограничения применения

• Не предназначена для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 не обеспечивает герметичность
• Не подходит для постоянных токов (DC) - только для переменного тока 50–60 Гц
• Не рекомендован для защиты мощных двигателей с высоким пусковым током (>5×Iн); для них лучше выбрать характеристику D
• Не следует использовать вне распределительных щитов - открытое расположение увеличивает риск поражения током

Примеры использования

• Защита трёхфазного электродвигателя 15 кВт на конвейере
• Распределение питания по группам освещения в административном здании
• Щитовая защита группы розеток на производстве
• Подключение насосной станции с трёхфазным насосом
• Обеспечение безопасности в распределительном щите торгового центра

Практические советы

• Выбирая автомат, проверьте соответствие номинального тока нагрузке - 32 А подходит для нагрузки до ~22 кВт при 380 В
• При подключении используйте кабели с подходящим сечением: для 32 А оптимально 6–10 мм2 меди
• Не забудьте про момент затяжки 2,5 Нм - используйте отвёртку с ограничителем
• При установке в щит с несколькими автоматами соблюдайте порядок: входной - справа, ответвления - слева
• Проверяйте целостность корпуса перед монтажом - трещины или сколы на лицевой панели недопустимы
• Для сервисного обслуживания - отключите питание, затем проверьте отсутствие напряжения тестером
