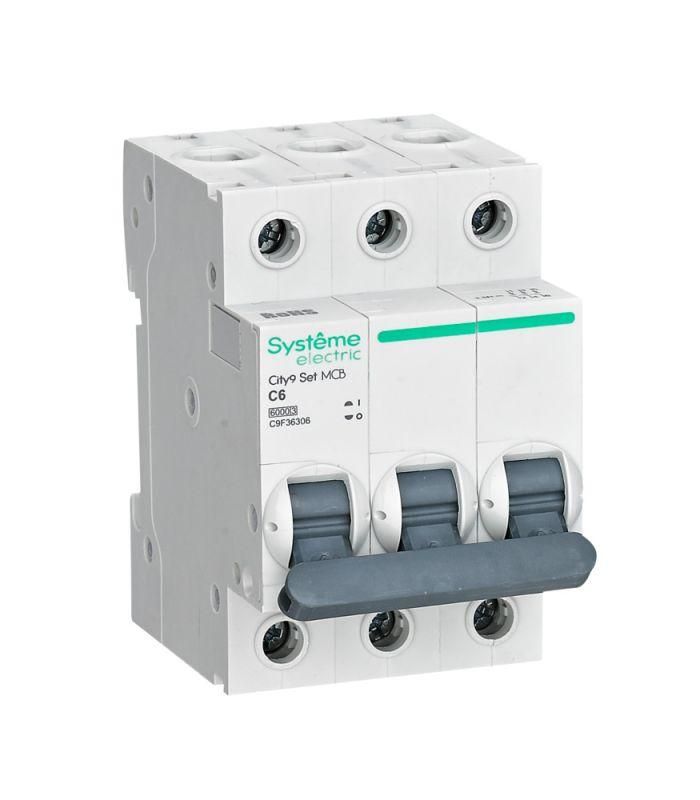

Выключатель автоматический трёхполюсный 6A C 6kA City9 | C9F36306 |Systeme Electric APC

Автоматический выключатель Systeme Electric модели c9f36306 - трёхполюсный устройство на 6 А с характеристикой C и отключающей способностью 6 кА, предназначенное для защиты электрических цепей напряжением до 400 В от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку и подходит для промышленного и распределительного оборудования.

Назначение и область применения

Автоматический выключатель c9f36306 защищает электрические сети переменного тока от повреждений, вызванных длительными перегрузками и внезапными короткими замыканиями. Подходит для установки в щитах управления, распределительных устройствах и на оборудовании с высокой пусковой нагрузкой - например, двигателях, насосах, компрессорах и конвейерах. Номинальное напряжение 400 В позволяет использовать его в трёхфазных сетях 380 В, распространённых в промышленности.

Технические характеристики

• Тип: автоматический выключатель, трёхполюсный (3P)
• Номинальный ток: 6 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение)
• Номинальное напряжение: 380 В (рабочее), 440 В (изоляционное)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Род тока: переменный (AC), частота 50–60 Гц
• Монтаж: на DIN-рейку, занимает 3 модуля (54 мм шириной)
• Поперечное сечение подключаемых проводов: 1–25 мм2
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Глубина монтажа: 45 мм
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на сеть
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью

Совместимость и монтаж

Устройство совместимо со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа достаточно вставить выключатель c9f36306 в рейку и зафиксировать зажимами - никаких болтов или инструментов не требуется. Клеммы рассчитаны на провода с жилами от 1 до 25 мм2, включая одножильные и многожильные. Максимальная глубина установки - 45 мм, что важно учитывать при проектировании шкафа. Обратите внимание: IP20 не обеспечивает защиту от влаги - не используйте в сырых или открытых помещениях.

Безопасность и стандарты

Автоматический выключатель c9f36306 соответствует международным нормам IEC/EN 60947-2. Класс токоограничения 3 гарантирует быстрое гашение дуги при аварийном отключении, снижая риск возгорания. Клеммы спроектированы так, чтобы предотвратить случайный контакт с токоведущими частями - провод не может проскочить внутрь механизма. Корпус изготовлен из ударопрочного пластика с 6 металлическими заклёпками, обеспечивающими прочность даже при механическом воздействии.

Преимущества

• Механизм «мгновенной коммутации» обеспечивает надёжное и быстрое отключение при КЗ, минимизируя повреждения оборудования
• Изоляция на 440 В даёт запас безопасности при колебаниях напряжения
• Широкий диапазон сечения проводов (1–25 мм2) упрощает подбор кабелей
• Компактный размер (3 модуля) экономит место в щитах
• Простая визуальная индикация положения контакта - рычаг четко показывает «вкл/выкл»

Ограничения применения

• Не предназначена для постоянной работы при температуре выше +40 C - требует хорошего теплоотвода в шкафу
• IP20 не допускает установку во влажных, пыльных или наружных условиях
• Характеристика C не подходит для мощных двигателей с очень высоким пусковым током - для них лучше выбрать D
• Не используется в цепях постоянного тока (DC)
• Не рекомендован для частого ручного включения/выключения - предназначен для защиты, а не для операционного управления

Примеры использования

• Защита трёхфазного электродвигателя 4 кВт на конвейере
• Распределительный щит производственного участка с несколькими станками
• Щит освещения и вентиляции в цеху
• Подключение группы розеток на 3 фазы в офисном помещении

Практические советы

• Выбирая автомат c9f36306, проверьте соответствие сечения кабеля - слишком толстый провод (более 25 мм2) не войдёт в клемму, слишком тонкий (менее 1 мм2) может плохо зажаться
• При сборке щита оставьте минимум 10 мм свободного места вокруг выключателя для лучшего охлаждения
• Если в вашей системе есть частые пуски двигателей - убедитесь, что характеристика C достаточна; при частых ложных срабатываниях рассмотрите вариант с характеристикой D
• Для обслуживания отключите питание полностью - даже в выключенном состоянии часть контактов остаётся под напряжением
• Этот выключатель - часть серии City9 SET, поэтому все элементы этой серии совместимы по дизайну и монтажу - удобно для масштабирования проекта
