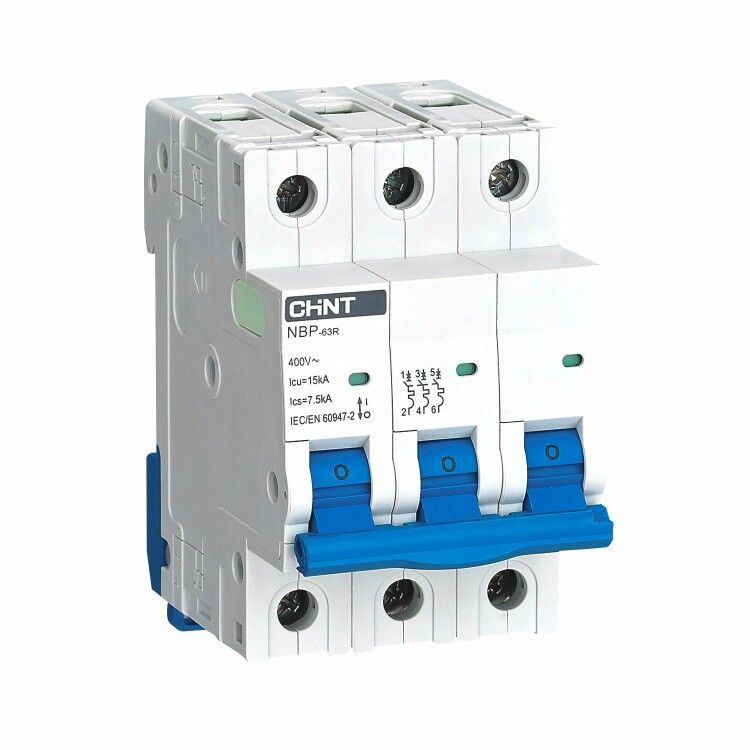

Выключатель автоматический трехполюсный NBP-63R 3P 20A 15кА 8In (R) | 352393 CHINT

Автоматический выключатель CHINT 352393 - трёхполюсный модульный аппарат с номинальным током 20 А и отключающей способностью 15 кА, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и бытовых установках. Выключатель автоматический модульный трехполюсный 20А 15кА 8In (R) обеспечивает надёжное отключение при высоких токах КЗ и совместим со стандартной DIN-рейкой.

Назначение и область применения

Выключатель автоматический модульный трехполюсный 20А 15кА 8In (R) используется для защиты трёхфазных цепей переменного тока с напряжением до 400 В. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для питания оборудования с умеренно индуктивными или активными нагрузками: насосы, вентиляторы, конвейеры, освещение, группы розеток. Назначен для редких операций включения и отключения - не является устройством управления, а служит исключительно для аварийной защиты.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до 15 000 А.
• Характеристика срабатывания: C (8In) - срабатывает при токе 8–20 кратном от номинала; оптимальна для нагрузок с пусковыми токами (электродвигатели, светильники с ЭПРА).
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока.
• Напряжение изоляции: 440 В - предельное напряжение, которое выдерживается между токоведущими частями и корпусом.
• Импульсное выдерживаемое напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения (например, от молний или коммутационных импульсов).
• Модульная ширина: 3 модуля (54 мм) - занимает три места на DIN-рейке по 18 мм каждый.
• Частота: 50–60 Гц - работает в сетях стандарта Европы и России.
• Степень защиты IP20: защита от доступа пальцев и крупных предметов, но не от пыли и воды - применяется только внутри закрытых щитов.
• Рабочая температура: от -30C до +70C - позволяет использовать в неотапливаемых помещениях, на улице в герметичных боксах.
• Категория применения: A - для защиты силового оборудования, не требует специального координирования с другими УЗО.
• Класс токоограничения: 3 - снижает величину тока КЗ перед отключением, повышает срок службы подключённого оборудования.
• Механический ресурс: 20 000 циклов включения/выключения - долговечность механической части.
• Электрический ресурс: 10 000 циклов - количество срабатываний при номинальной нагрузке.

Совместимость и монтаж

Выключатель автоматический модульный трехполюсный 20А 15кА 8In (R) монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабеля с площадью сечения до 25 мм2 (медные) или 16 мм2 (алюминиевые). Также возможна установка шин типа PIN и FORK. Все полюсы имеют одинаковый контактный зажим - можно подключать фазы в любом порядке. Индикатор положения контактов (зелёное окно = включен, красное = отключен) позволяет визуально контролировать состояние аппарата. Совместим с любыми модульными устройствами того же класса (например, УЗО, реле контроля напряжения) благодаря унифицированному форм-фактору.

Безопасность и стандарты

Устройство соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Произведено в соответствии с системой качества ISO 9001. Сертификаты подтверждают соответствие нормам безопасности для использования в электрических установках до 1000 В AC. Отказ от работы при превышении тока КЗ выше 15 кА недопустим - использование в таких условиях нарушает гарантию и создаёт риск возгорания.

Преимущества

• Высокая отключающая способность (15 кА) делает её подходящей для современных мощных потребителей и удалённых точек подключения.
• Характеристика C с порогом 8In хорошо сочетается с типичными пусковыми токами двигателей и люминесцентных ламп.
• Класс токоограничения 3 снижает тепловую и электромагнитную нагрузку на кабели и оборудование после КЗ.
• Яркий визуальный индикатор состояния контактов ускоряет диагностику и обслуживание.
• Гарантированная механическая и электрическая износостойкость - длительный срок службы даже при регулярных срабатываниях.

Ограничения применения

• Не для защиты однофазных цепей - требуется двухполюсный аналог.
• IP20 не допускает установку вне закрытых щитов - нельзя применять во влажных, запылённых или открытых зонах.
• Не предназначен для частого ручного включения/отключения - используйте контакторы или рубильники для управляемых операций.
• Не имеет функции дифференциального тока - для защиты людей необходимо дополнительно устанавливать УЗО.
• Не рассчитан на работу при постоянных токах (>10 % DC) - только переменный ток (AC).

Примеры использования

• Защита трёхфазного двигателя 1,5 кВт на конвейере - пусковые токи не вызывают ложных срабатываний благодаря характеристике C.
• Щитовая группа для освещения торгового зала с LED-светильниками и ЭПРА - стабильно отключает КЗ при пробое одного из элементов.
• Распределительный щит многоквартирного дома - установлен в этажном щите для защиты всех квартирных групп.
• Цеховой пункт питания станков с ЧПУ - обеспечивает селективное отключение при внутреннем КЗ без отключения всей линии.

Практические советы

• Выбирая этот выключатель, проверьте, что расчетный ток КЗ в вашей точке подключения не превышает 15 кА - иначе он не справится.
• При сборке щита соблюдайте шаг 18 мм на рейке - не “упаковывайте” слишком плотно, чтобы не затруднять теплоотвод.
• Обязательно используйте термостойкие клеммы и правильно затягивайте болты - слабый контакт вызывает нагрев и выход из строя.
• Для удобства обслуживания рядом с этим выключателем автоматическим модульным трехполюсным 20А 15кА 8In (R) лучше поместить этикетку с указанием защищаемой цепи.
• Проверяйте индикатор после каждого срабатывания - если он не восстанавливается, возможно, произошло повреждение механизма.
