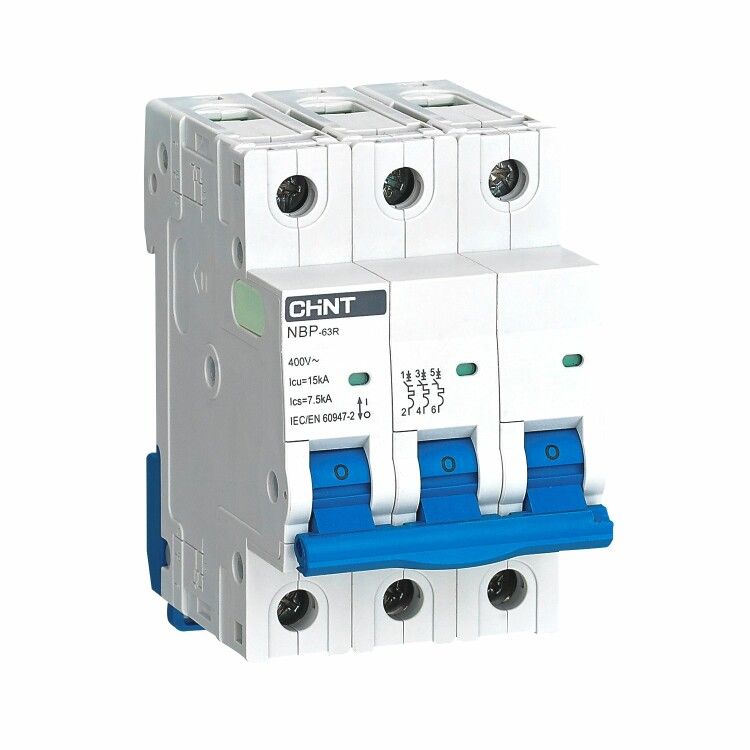

Выключатель автоматический трехполюсный NBP-63R 3P 6A 15кА 8In (R) | 352390 CHINT

Автоматический выключатель NBP-63R - трёхполюсный устройство с номинальным током 6 А и отключающей способностью 15 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Выключатель NBP-63R применяется в распределительных щитах жилых, коммерческих и промышленных объектов, обеспечивая надёжную работу при частоте 50–60 Гц и напряжении до 400 В.

Назначение и область применения

Выключатель NBP-63R используется для защиты электропроводки и оборудования от сверхтоков - перегрузок и коротких замыканий. Подходит для установки в распределительных щитах, где требуется высокая отключающая способность. Применяется в системах питания станков, насосов, освещения, кондиционирования и других бытовых и промышленных нагрузок. Устройство рассчитано на нечастые операции включения и отключения - не является средством регулярного управления нагрузкой.

Технические характеристики

• Номинальный ток: 6 А
• Номинальное напряжение: 400 В переменного тока (AC)
• Количество полюсов: 3
• Отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до 15 000 А
• Характеристика срабатывания: C (8In) - срабатывает при токе 8–20% выше номинала, оптимально для нагрузок с умеренным пусковым током (например, двигатели, светильники)
• Напряжение изоляции: 440 В
• Импульсное напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50–60 Гц
• Модульная ширина: 3 модуля (54 мм)
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не герметичен
• Рабочий температурный диапазон: от -30 C до +70 C
• Степень загрязнения: 2 - допустимо использование в помещениях с обычной запылённостью
• Механическая износостойкость: 20 000 циклов включения/отключения
• Электрическая износостойкость: 10 000 циклов при номинальном токе
• Класс токоограничения: 3 - снижает величину тока КЗ через себя, повышая безопасность сети
• Категория применения: A - для защиты кабельных линий и маломощных потребителей

Совместимость и монтаж

Выключатель NBP-63R монтируется на стандартную DIN-рейку шириной 35 мм. Ширина одного полюса - 18 мм, три полюса занимают 54 мм (3 модуля). Подключение проводов осуществляется с помощью клемм, совместимых с кабелями сечением до 16 мм2. Также поддерживаются соединения с шинами типов PIN и FORK. Для правильного монтажа необходимо соблюдать момент затяжки клемм - не более указанного в документации производителя. Устройство не требует специальных инструментов, кроме отвертки с плоским наконечником.

Безопасность и стандарты

Выключатель NBP-63R соответствует международным стандартам IEC 60898-1 и IEC 60947-2. Сертифицирован для использования в сетях с классом загрязнения 2 и рабочими условиями согласно EN 60664-1. Наличие индикатора положения контактов позволяет визуально определить состояние устройства - включено/выключено/сработало. Отключение происходит при превышении тока, что исключает риск перегрева и возгорания проводки.

Преимущества

• Высокая отключающая способность (15 кА) делает устройство подходящим для помещений с большой плотностью нагрузки - например, многоэтажных зданий или производственных площадок
• Увеличенный ресурс механических и электрических циклов гарантирует долгую службу даже при периодических срабатываниях
• Класс токоограничения 3 снижает энергию, проходящую через сеть при КЗ, защищая оборудование и кабели
• Индикация состояния контактов позволяет быстро диагностировать причину отключения без тестера
• Совместимость с шинами PIN/FORK упрощает сборку распределительных щитов

Ограничения применения

• Не предназначен для частого ручного включения/отключения - используйте контакторы или рубильники для таких задач
• Степень защиты IP20 не допускает установку во влажных, пыльных или открытых помещениях - только внутри закрытых щитов
• Не работает при постоянном токе - только для переменного тока 50–60 Гц
• Не подходит для защиты мощных двигателей с высоким пусковым током (>8×Iн); для них лучше использовать характеристику D
• При температуре ниже -30 C возможны трудности с механическим срабатыванием - требуется предварительный прогрев

Примеры использования

• Защита группы розеток в офисе или квартире
• Щитовая защита конвейерной ленты на заводе
• Распределительный щит холодильного оборудования
• Линии освещения в торговых центрах
• Цепи питания насосов и вентиляторов

Практические советы

• Выбирая автомат NBP-63R, проверьте соответствие сечения кабеля - для 6 А достаточно медного провода 1,5–2,5 мм2
• При установке нескольких автоматов рядом - оставляйте минимум 5 мм свободного места для теплоотвода
• Если в цепи есть двигатель, убедитесь, что пусковой ток не превышает 8×6 А = 48 А; иначе выберите характеристику D
• Перед заменой всегда отключайте питание и проверяйте отсутствие напряжения - даже при выключенном автоматах контакт может быть под напряжением
• Для удобства обслуживания используйте фланец или бирку с обозначением цепи - особенно в сложных щитах
