Выключатель автоматический трехполюсный ВА47-100 3P 6А 10кА х-ка C KARAT | MVA40-3-006-C IEK

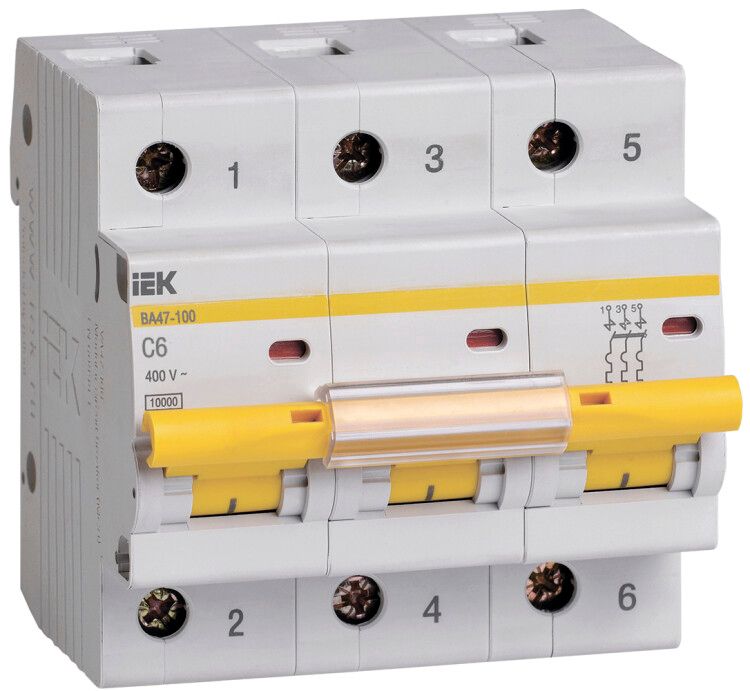

Автоматический выключатель ВА47-100 — это надёжный трёхполюсный аппарат для защиты электрических цепей от перегрузок и коротких замыканий. Бренд IEK (ИЭК) предлагает эту модель в серии KARAT, артикул mva40-3-006-c, как решение для жилых и промышленных объектов с активными и индуктивными нагрузками.

Назначение и область применения

Автоматический выключатель ВА47-100 защищает распределительные и групповые цепи, где есть оборудование с активной (например, освещение, нагреватели) и индуктивной нагрузкой (электродвигатели, трансформаторы). Подходит для установки в вводно-распределительных щитах квартир, офисов, производственных помещений и малых предприятий.

Технические характеристики

• Номинальный ток: 6 А — выдерживает постоянную нагрузку до этого значения без срабатывания;
• Количество полюсов: 3 — контролирует три фазы одновременно, подходит для трёхфазных сетей;
• Номинальное напряжение: 400 В — рассчитан на работу в сети переменного тока до 400 В между фазами;
• Номинальная отключающая способность: 10 кА — способен безопасно отключить цепь даже при максимальном КЗ до 10 тысяч ампер;
• Характеристика срабатывания: C — реагирует на перегрузки и КЗ при токах 5–10 крат от номинала, оптимальна для двигателей и оборудования со слабыми пусковыми токами;
• Тип напряжения: AC/DC — работает как в переменном, так и в постоянном токе (при соблюдении условий);
• Частота: 50 Гц — стандартизирован для сетей России и стран СНГ;
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на провода;
• Модульная ширина: 4,5 модуля — занимает 9 мм на DIN-рейке, что позволяет компактно устанавливать рядом другие автоматы;
• Степень защиты IP20 — предотвращает доступ пальцев к токоведущим частям, но не защищена от пыли и влаги; подходит только для внутренней установки в закрытые щиты;
• Рабочая температура: от –40 °C до +50 °C — сохраняет работоспособность в суровых условиях, включая неотапливаемые помещения;
• Гарантийный срок: 12 лет — один из самых длинных в классе аналогичных устройств.

Совместимость и монтаж

Автоматический выключатель ВА47-100 монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания — никаких болтов или инструментов не требуется. Для правильного подключения используйте провода сечением 0,5–16 мм² (медные). Обязательно проверьте соответствие посадочных размеров контактов и плотность зажима. Модель совместима с другими автоматами серии KARAT и большинством щитов, соответствующих ГОСТ Р 50030.2.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и IEC 60898-1. Класс токоограничения 3 повышает безопасность при аварийных режимах, снижая риск возгорания проводки. Наличие механической блокировки исключает случайное включение после срабатывания. Применение в системах TN-S, TN-C-S, TT допускается при соблюдении требований ПУЭ.

Преимущества

• Долгий срок службы благодаря высокому качеству материалов и сборки;
• Надёжное срабатывание при пиковых нагрузках благодаря характеристике C;
• Широкий диапазон рабочих температур делает его пригодным для холодных регионов;
• 12-летняя гарантия — свидетельство уверенности производителя в долговечности;
• Компактная форма (4,5 модуля) экономит место в щите.

Ограничения применения

• Не предназначен для установки на открытых площадках или в местах с повышенной влажностью — степень защиты IP20 не обеспечивает герметичность;
• Не рекомендуется для защиты цепей с очень высокими пусковыми токами (например, крупные насосы, компрессоры) — лучше выбрать характеристику D;
• Не применяется в сетях с напряжением выше 400 В или частотой отличной от 50 Гц без согласования с производителем;
• Не подходит для однофазных цепей без использования всех трёх полюсов — не следует использовать только два или один полюс.

Примеры использования

• Защита трёхфазного двигателя мощностью до 2,2 кВт в станке;
• Распределительный автомат в щите многоквартирного дома для группы розеток;
• Щитовая защита в цехе с конвейерной линией и световым оборудованием;
• Обеспечение безопасности в системе отопления с трёхфазным котлом.

Практические советы

• Перед установкой убедитесь, что номинальный ток 6 А соответствует сечению кабеля — для медного провода минимальное сечение — 1,5 мм²;
• При использовании в щитах с несколькими автоматами — располагайте ВА47-100 ближе к входу, чтобы он был первым в цепи защиты;
• Не забудьте про маркировку: пометьте каждый автомат, чтобы легко найти нужную цепь при обслуживании;
• Проверяйте состояние контактов каждые 1–2 года — особенно в условиях запылённости или вибраций;
• Если планируете замену — выбирайте тот же артикул mva40-3-006-c, чтобы сохранить совместимость по характеристикам и габаритам.
