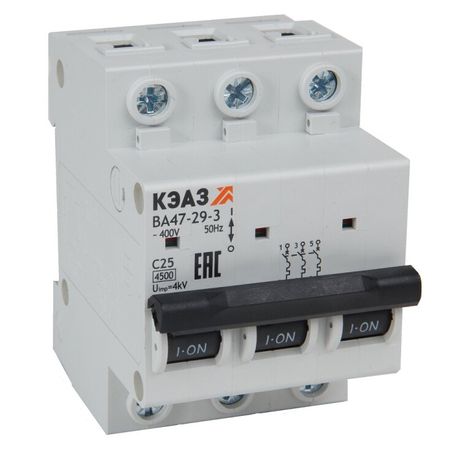

Выключатель автоматический модульный 3п C 5А 4.5кА ВА47-29-3C5-УХЛ3 КЭАЗ 318296

Автоматический выключатель ВА47-29-3C5-УХЛ3 от КЭАЗ — трёхполюсный устройство для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах управления, рассчитан на работу в суровых условиях и предназначен для бюджетных решений.

Назначение и область применения

Выключатель ВА47-29-3C5-УХЛ3 используется для защиты электрических цепей с номинальным током до 5 А. Он срабатывает при превышении нагрузки (перегрузка) или при аварийном токе короткого замыкания. Применяется в распределительных щитах жилых, офисных и промышленных объектов — например, для защиты групп освещения, розеток, маломощных насосов или контрольных цепей.

Технические характеристики

• Номинальный ток: 5 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В AC
• Номинальная отключающая способность: 4,5 кА — способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: C — оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, трансформаторы, небольшие двигатели)
• Сечение подключаемых проводов: 1,5–25 мм²
• Номинальное импульсное напряжение: 4 кВ — выдерживает кратковременные скачки напряжения
• Частота: 50 Гц
• Класс токоограничения: 3 — быстродействующий, снижает энергию, проходящую через цепь при КЗ
• Степень защиты IP20 — защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Рабочая температура: от –60 °C до +40 °C — подходит для холодных помещений и неотапливаемых щитовых
• Количество модулей DIN: 3
• Глубина монтажа: 71 мм
• С коммутируемым нейтральным проводником: да — нейтраль также отключается при срабатывании
• Степень загрязнения: 2 — допустимо использование в помещениях с обычным уровнем запыления
• Категория перенапряжения: IV — предназначено для установки на входе в здание или в местах с высокой вероятностью перенапряжений

Совместимость и монтаж

Выключатель ВА47-29-3C5-УХЛ3 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной 71 мм. Устройство совместимо с другими модулями серии Бюджетный модуль от КЭАЗ — можно собирать щиты с аналогичными автоматами, УЗО и реле. Подключение проводов осуществляется винтовыми зажимами; рекомендуется использовать наконечники НШВИ для многожильных проводов сечением менее 4 мм².

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 для аппаратов защиты бытовых и аналогичных установок. Класс токоограничения 3 обеспечивает повышенную безопасность при коротком замыкании. Сертифицирован для работы в условиях категории перенапряжения IV — что делает его подходящим для установки в главных распределительных щитах.

Преимущества

• Низкая стоимость при сохранении надёжности — идеален для проектов с ограниченным бюджетом
• Способен работать при экстремально низких температурах (до –60 °C) — подходит для холодных регионов и неотапливаемых объектов
• Отключение нейтрали повышает безопасность при обслуживании — исключает риск поражения током при работе с фазой
• Компактный размер (3 модуля) позволяет эффективно использовать пространство в щите
• Поддержка дополнительной комплектации — возможна установка вспомогательных контактов, расцепителей и других элементов

Ограничения применения

• Не предназначен для установки вне закрытых щитов — степень защиты IP20 не защищает от пыли и влаги
• Характеристика C не подходит для мощных двигателей с высоким пусковым током (например, компрессоры, насосы >1,5 кВт); для них лучше выбрать характеристику D
• Не следует применять в сетях постоянного тока — работает только с переменным током 50 Гц
• Не рекомендован для частых операций включения/выключения — не является контактным устройством, предназначен только для защиты

Примеры использования

• Защита группы освещения в административном здании
• Щит управления в холодильной камере с контролируемыми нагревателями
• Распределительный щит на складе с маломощными конвейерами и вентиляторами
• Вводной автомат в щите дачного дома с ограничением по току

Практические советы

• При выборе автомата проверьте суммарную мощность подключённых устройств — она не должна превышать 1,1 кВт при 400 В (P = U × I = 400 × 5 = 2000 Вт, но с коэффициентом 0,8 — около 1,6 кВт)
• Если планируете подключить многожильный провод, используйте наконечники — это повысит надёжность соединения
• Убедитесь, что ширина вашего щита позволяет разместить три модуля и оставить место для других устройств
• Для условий с высокой влажностью или пылью — выбирайте устройства с более высокой степенью защиты (IP65+), так как ВА47-29-3C5-УХЛ3 не имеет такой защиты
• При сборке щита следите за правильным чередованием полюсов — фазы должны быть правильно распределены согласно схеме
