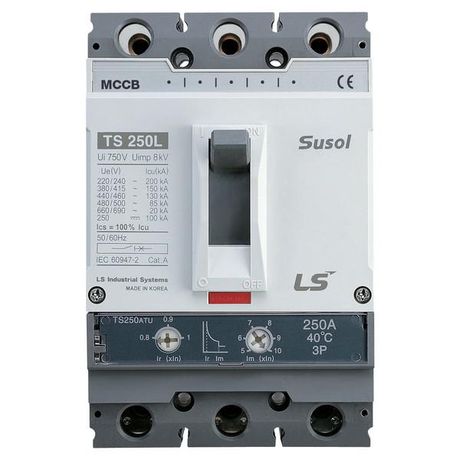

Автоматический выключатель TS250N (50kA) MTU 100A 3P3T | 0105024400 Lsis

Автоматический выключатель TS250N (50kA) 100A 3P3T от LS Electric предназначен для защиты электрических цепей от коротких замыканий и перегрузок, обеспечивает надёжное отключение при высоких токах и подходит для стационарной установки на монтажную плату. Артикулы 0105024400 и 105024400 соответствуют этой модели.

Назначение и область применения

Автоматический выключатель TS250N (50kA) 100A 3P3T используется для защиты трёхфазных сетей переменного тока с напряжением до 690 В и частотой 50 Гц. Он защищает оборудование от повреждений из-за сверхтоков - как при длительной перегрузке, так и при внезапном коротком замыкании. Также позволяет выполнять редкие ручные включения и отключения нагрузки. Применяется в распределительных щитах промышленных объектов: на станках, конвейерах, системах управления, в энергоустановках с высокими требованиями к надёжности.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без перегрева и отключения.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 50 кА - способен безопасно прервать ток короткого замыкания до 50 тысяч ампер.
• Напряжение: 690 В - допустимое рабочее напряжение сети.
• Тип расцепителя: электромагнитный - реагирует только на токи короткого замыкания; тепловая защита от перегрузок отсутствует.
• Вид привода: моторный - управление осуществляется внешним приводом (не ручное); требует подключения исполнительного механизма.
• Исполнение: стационарное - устанавливается жестко, не предусматривает возможность демонтажа без инструментов.
• Способ монтажа: на монтажную плату - крепится через отверстия и болты на металлической пластине, не совместим с DIN-рейкой.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не защищён от пыли и влаги.
• Категория применения: A - предназначен исключительно для защиты оборудования, не рассчитан на защиту людей.
• Рабочий температурный диапазон: от –40 C до +40 C - работает в холодных и умеренных условиях, но не в экстремально жарких помещениях без принудительного охлаждения.
• Указатель расцепления: да - визуальный индикатор показывает, что выключатель отключился из-за аварии.

Совместимость и монтаж

Автоматический выключатель TS250N (50kA) 100A 3P3T устанавливается только на монтажную плату с предварительно просверленными отверстиями под крепёж. Для работы требуется внешний моторный привод, который подключается к контактам управления. Устройство не имеет встроенного ручного привода - нельзя включить/выключить вручную. Подключение силовых кабелей выполняется к верхним и нижним зажимам. Диаметр кабеля должен соответствовать рекомендациям производителя для тока 100 А - обычно 16–35 мм2 медный. Обязательно соблюдать момент затяжки контактов - переусердствовать нельзя, чтобы не повредить изоляцию внутри корпуса.

Безопасность и стандарты

Выключатель соответствует международным нормам IEC 60947-2 для аппаратов низкого напряжения. Категория применения A означает, что он не предназначен для защиты человека от поражения током - для этого нужны устройства дифференциального тока (УЗО). Отсутствие термического расцепителя делает его непригодным для защиты от долговременной перегрузки - такой функционал должен обеспечивать другое устройство в цепи.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для мощных промышленных систем с большими токами КЗ.
• Литой корпус обеспечивает механическую прочность и герметичность внутренних компонентов.
• Чёткий визуальный индикатор положения - легко определить причину отключения без тестирования.
• Поддержка моторного привода - удобен для автоматизации и удалённого управления.
• Широкий диапазон температур - можно использовать в неотапливаемых цехах зимой.

Ограничения применения

• Не защищает от перегрузок - необходимо применять дополнительно тепловые реле или другие средства защиты.
• Не подходит для установки на DIN-рейку - требует специальной монтажной платы.
• IP20 - не применяется во влажных, пыльных или открытых помещениях без дополнительной защиты корпуса.
• Только моторное управление - невозможно включить вручную, нужен внешний механизм.
• Не предназначен для частых операций включения/отключения - ограниченная механическая износостойкость.

Примеры использования

• Защита главного входа на промышленном станке с двигателем 55 кВт.
• Отключение питания трёхфазного конвейера в случае аварийного тока.
• Центральное коммутирование в распределительном шкафу завода с высокой плотностью нагрузки.
• Функция отключения в составе системы автоматического управления при срабатывании сигнализации.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момента затяжки - неверный монтаж вызывает нагрев и выход из строя.
• Если система требует защиты от перегрузки - используйте этот выключатель вместе с тепловым реле или электронным защитным модулем.
• Для автоматических систем убедитесь, что моторный привод совместим по напряжению и типу управления (например, 24 В DC / 230 В AC).
• Не устанавливайте в местах с возможным попаданием воды, масла или металлической стружки - IP20 недостаточно для таких условий.
• При замене убедитесь, что новый выключатель имеет те же параметры: 100 А, 3P, 50 кА, моторный привод - иначе система автоматизации не будет работать.
