Автоматический выключатель TS630N (65kA) ETM33 630A 3P3T | 0108008400 Lsis

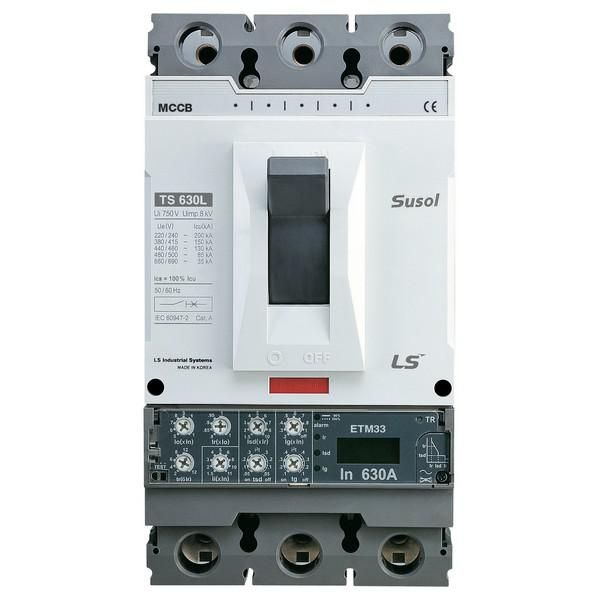

Автоматический выключатель TS630N (65kA) 630A 3P3T от LS Electric предназначен для защиты распределительных сетей переменного тока от перегрузок и коротких замыканий. Устройство с электронным расцепителем и отключающей способностью 65 кА обеспечивает надежную работу в промышленных условиях при номинальном токе 630 А. Артикулы 0108008400 и 108008400 соответствуют одному продукту.

Назначение и область применения

Автоматический выключатель TS630N (65kA) 630A 3P3T используется для защиты силовых цепей в распределительных сетях напряжением до 690 В переменного тока частотой 50 Гц. Он защищает оборудование от токов перегрузки и короткого замыкания, а также позволяет выполнять редкие оперативные включения и отключения нагрузки. Подходит для установки в щитах управления, подстанциях, на входе в крупные потребители - например, в цехах с мощными двигателями, конвейерами, системами нагрева.

Технические характеристики

• Номинальный ток: 630 А
• Количество полюсов: 3
• Номинальное напряжение: 690 В AC
• Номинальная отключающая способность: 65 кА
• Род тока: переменный (AC)
• Тип расцепителя: электронный с возможностью настройки
• Задержка срабатывания: есть - позволяет избежать ложных срабатываний при кратковременных перегрузках
• Диапазон настройки защиты от перегрузки: 252–630 А
• Уставка магнитного расцепителя: 1,5–11 × I_n
• Исполнение: стационарное - устройство фиксируется жестко, не является вставляемым
• Способ монтажа: на монтажную плату
• Вид привода: ручной - управление осуществляется рычагом
• Степень защиты: IP30 - защита от доступа к опасным частям и твердым предметам >2,5 мм, но не от воды
• Рабочий температурный диапазон: от –40 C до +40 C
• Указатель расцепления: да - визуально показывает причину отключения (перегрузка/короткое замыкание)

Совместимость и монтаж

Автоматический выключатель TS630N (65kA) 630A 3P3T устанавливается на монтажную плату - требуется предварительно подготовить отверстия и крепежные элементы согласно чертежам производителя. Устройство не имеет штыревых контактов, поэтому соединение выполняется через болтовые зажимы. Для правильного монтажа необходимо соблюдать момент затяжки клемм, указанный в документации. Учитывайте габариты и необходимый свободный радиус вокруг аппарата для теплоотвода и обслуживания. Монтаж допускается только в закрытых помещениях с контролируемой средой - IP30 не обеспечивает защиту от влаги и пыли.

Безопасность и стандарты

Автоматический выключатель TS630N (65kA) 630A 3P3T соответствует международным требованиям к оборудованию для распределительных сетей. Электронный расцепитель обеспечивает точную и воспроизводимую защиту, снижая риск повреждения оборудования. Наличие указателя расцепления позволяет быстро определить причину отключения, что важно для безопасности персонала и минимизации простоев. Применение в соответствии с нормами IEC 60947-2 рекомендовано.

Преимущества

• Высокая отключающая способность (65 кА) - подходит для сетей с высокими токами КЗ
• Настройка порога перегрузки в широком диапазоне (252–630 А) - адаптация под конкретную нагрузку
• Электронный расцепитель с задержкой - исключает ложные срабатывания при пусковых токах
• Четкий визуальный индикатор причины отключения - ускоряет диагностику
• Широкий температурный диапазон - работает в холодных и теплых производственных помещениях

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток (AC)
• Степень защиты IP30 запрещает использование во влажных, пыльных или открытых местах
• Не предназначен для частых операций включения/отключения - рассчитан на редкое управление
• Требуется монтаж на плату - нельзя использовать как модульный аппарат в DIN-рейке
• Нельзя применять при температурах ниже –40 C или выше +40 C - выход за пределы вызовет отказ расцепителя

Примеры использования

• Защита главного ввода в промышленном цехе с несколькими тяжелыми станками
• Щит питания конвейерной линии с асинхронными двигателями суммарной мощностью более 300 кВт
• Распределительный пункт на заводе с напряжением 690 В, где требуется надежная защита от КЗ
• Подключение к трансформаторам 690 В / 400 В в качестве основного коммутационного и защитного аппарата

Практические советы

• При выборе убедитесь, что расчетный ток КЗ в вашей сети не превышает 65 кА - иначе выключатель не справится
• Настройте порог перегрузки близко к максимальному рабочему току нагрузки, но не выше 630 А; используйте диапазон 252–630 А для точной адаптации
• Проверьте соответствие сечения проводов и клемм автомата - для 630 А требуются медные шины или кабели сечением не менее 2×150 мм2
• Обязательно проверяйте положение указателя после срабатывания - он отличает перегрузку от КЗ, что влияет на дальнейшие действия
• Не открывайте корпус во время работы - устройство не предназначено для сервисного обслуживания пользователем
• При использовании в нескольких аппаратах одной серии - сохраняйте единые настройки расцепителей для согласованной защиты
