Автоматический выключатель TS630N (65kA) FMU 630A 3P3T | 0108002000 Lsis

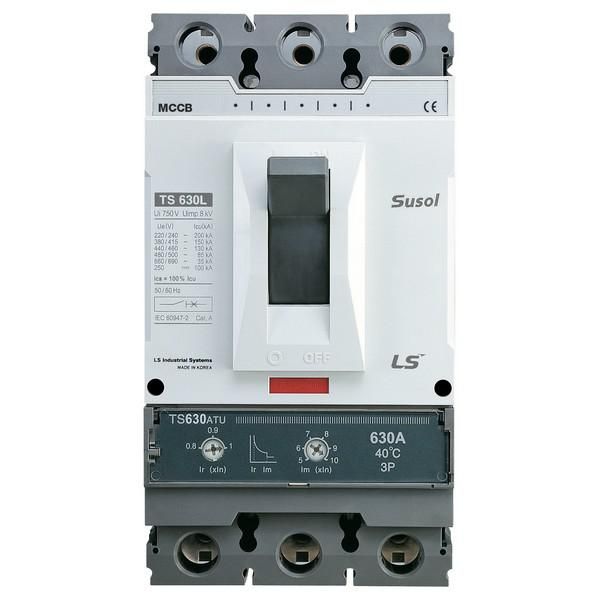

Автоматический выключатель TS630N (65kA) FMU 630A 3P3T от LS Electric - трёхполюсный силовой аппарат в литом корпусе, рассчитанный на работу с током до 630 А и отключающей способностью 65 кА. Применяется для защиты промышленных сетей от перегрузок и коротких замыканий, а также для редких ручных коммутаций.

Назначение и область применения

TS630N (65kA) FMU 630A 3P3T предназначен для защиты электрических цепей постоянного и переменного тока от сверхтоков: перегрузок и коротких замыканий. Устройство обеспечивает надёжную отсечку при токах до 65 кА и работает в системах с напряжением до 690 В. Подходит для установки в распределительных щитах промышленных объектов, где требуется высокая коммутационная устойчивость и точная настройка защиты. Также применяется в цепях питания крупных двигателей, трансформаторов, конвейеров и других мощных нагрузок.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Номинальный ток: 630 А
• Количество полюсов: 3
• Номинальная отключающая способность: 65 кА
• Номинальное напряжение: 690 В
• Род тока: Переменный (AC) / Постоянный (DC)
• Тип расцепителя: Электромагнитный + тепловой (термомагнитный)
• Диапазон настройки защиты от перегрузки: 504–630 А
• Уставка срабатывания магнитного расцепителя: 10×In (6300 А)
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, без защиты от воды)
• Механическая износостойкость: 20 000 циклов
• Коммутационная износостойкость: 6 000 циклов при номинальном токе
• Конструктивное исполнение: Стационарное
• Способ монтажа: На монтажную плату
• Вид привода: Ручной
• Указатель расцепления: Есть (визуальный индикатор причины отключения)
• Защита по минимальному напряжению: Да (отключение при снижении напряжения ниже порогового значения)

Совместимость и монтаж

TS630N (65kA) FMU 630A 3P3T монтируется исключительно на монтажную плату - не имеет шасси или DIN-рейку. Для установки требуются предварительно просверленные отверстия и фиксирующие болты, соответствующие габаритам аппарата. Клеммы рассчитаны на присоединение медных проводников сечением до 150 мм2. Убедитесь, что монтажная плита жестко закреплена и не деформируется под нагрузкой. Нельзя использовать устройство в качестве встраиваемого модуля в компактных щитках без зазора для теплоотвода.

Безопасность и стандарты

TS630N (65kA) FMU 630A 3P3T соответствует международным требованиям IEC 60947-2 для автоматических выключателей в литом корпусе. Защита по минимальному напряжению и индикация расцепления повышают безопасность обслуживания. IP30 не защищает от влаги - применение допускается только внутри закрытых щитов с контролируемой средой. Не используйте в условиях повышенной запылённости, влажности или агрессивных химических средах без дополнительной оболочки.

Преимущества

• Высокая отключающая способность (65 кА) - подходит для мощных промышленных систем с большими токами КЗ
• Регулируемый тепловой расцепитель позволяет точно адаптировать защиту под конкретную нагрузку (диапазон 504–630 А)
• Магнитный расцепитель с уставкой 10In обеспечивает быстрое отключение при серьёзных КЗ без ложных срабатываний
• Индикация расцепления помогает быстро определить причину аварии - перегрузка или КЗ
• Поддержка AC/DC - универсальное решение для смешанных систем
• Высокая механическая и коммутационная долговечность - 20 тыс. циклов включения/выключения

Ограничения применения

• Не предназначен для частых операций включения/отключения - рекомендовано не более 6 тыс. коммутаций
• IP30 - нельзя устанавливать вне помещений или в сырых местах
• Требуется монтаж на жёсткую плату; не совместим с DIN-рейкой
• Нет встроенной защиты от перенапряжений - необходимо внешнее УЗИП
• Не подходит для маломощных цепей (<500 А) - избыточная мощность увеличивает стоимость и габариты

Примеры использования

• Главный входной автомат в промышленном распределительном щите 690 В
• Защита главного двигателя конвейера мощностью >300 кВт
• Отключение секций трансформаторной подстанции
• Щит управления насосными станциями с высокими пусковыми токами
• Линии питания сварочных комплексов

Практические советы

• Настройку теплового расцепителя выполняйте после проверки реального рабочего тока нагрузки - уставка должна быть близка к максимальному длительному току, но не выше 630 А
• Проверьте соответствие сечения кабелей и момент затяжки клемм - недостаточно плотное соединение вызывает нагрев даже при номинальном токе
• При использовании в DC-сетях учтите, что дугогашение менее эффективно - возможны меньшие сроки службы при частых отключениях
• Обязательно проверяйте наличие сигнала расцепления после аварийного отключения - это экономит время диагностики
• Для длительной работы в режиме близком к 630 А обеспечьте хорошую вентиляцию вокруг устройства - перегрев снижает срок службы
