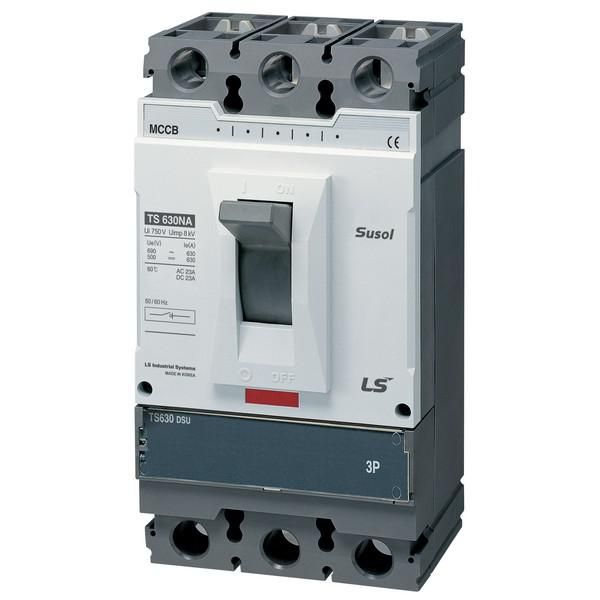

Выключатель-разъединитель TS630NA DSU630 630А 3P3T LS Electric 108004400 LSIS

Выключатель-разъединитель TS630NA DSU630 630A 3P3T от LS Electric предназначен для безопасного включения и отключения силового оборудования в трёхфазных сетях до 690 В. Это стационарный аппарат с ручным управлением, рассчитанный на постоянную работу в промышленных системах, где требуется физическое отключение цепи.

Назначение и область применения

Выключатель-разъединитель TS630NA DSU630 630A 3P3T используется для ручного коммутирования нагрузки в трёхфазных электрических цепях. Он обеспечивает видимый разрыв цепи - необходимый для проведения техобслуживания, ремонта или аварийного отключения. Применяется в распределительных щитах, на входе в оборудование, на участках с высокой мощностью: насосные станции, компрессоры, печи, конвейеры, системы вентиляции. Не предназначен для частых включений/выключений под нагрузкой - это не автоматический выключатель.

Технические характеристики

• Номинальный ток: 630 А - способен длительно проводить ток этой величины без перегрева;
• Номинальное напряжение: 690 В - работает в сетях переменного тока до этого значения;
• Количество полюсов: 3 - контролирует все три фазы одновременно;
• Тип привода: ручной - операция выполняется вручную через рычаг, без автоматических механизмов;
• Тип расцепителя: отсутствует - не имеет защиты от перегрузки или КЗ; требует внешней защиты;
• Исполнение: стационарное - устанавливается жестко, не снимается и не перемещается;
• Способ монтажа: монтажная плата - крепится к панели болтами, без DIN-рейки;
• Корпус: литой - прочный, герметичный, защищает внутренние контакты от механических повреждений и загрязнений.

Совместимость и монтаж

Выключатель-разъединитель TS630NA DSU630 630A 3P3T монтируется на металлическую или композитную плату с отверстиями под крепёж. Убедитесь, что толщина панели соответствует требованиям производителя - обычно 2–5 мм. Подводка кабелей осуществляется сверху и снизу - зажимы рассчитаны на медные шины или многожильные кабели сечением до 185 мм2. Для надёжного соединения используйте наконечники и соблюдайте момент затяжки (указан в документации). Не допускается установка в местах с вибрацией выше нормированной - это может вызвать самопроизвольное отключение.

Безопасность и стандарты

Аппарат соответствует международным стандартам IEC 60947-3 для выключателей-разъединителей. Обеспечивает изоляцию и видимый разрыв, что соответствует требованиям безопасности при работах на оборудовании. Отсутствие расцепителя означает, что он не заменяет устройство защиты - обязательно использование предохранителей или автоматического выключателя перед этим аппаратом.

Преимущества

• Устойчив к перегрузкам благодаря массивному контактному узлу и литому корпусу;
• Надёжное механическое положение «вкл/выкл» - исключает случайное отключение;
• Литой корпус снижает риск попадания пыли, влаги и посторонних предметов;
• Поддерживается сертифицированным производителем LS Electric - совместим с другими изделиями серии Susol TS;
• Простота обслуживания - доступ к контактам возможен после демонтажа, без сложных инструментов.

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - это приведёт к быстрому износу контактов;
• Не имеет встроенной защиты - всегда нужен внешний автомат или предохранитель;
• Не подходит для мобильных или временных установок - только стационарное исполнение;
• Не рекомендован для сред с агрессивными газами, паром или химическими выбросами - корпус не взрывозащищён;
• Не работает в сетях постоянного тока - только переменный ток до 690 В.

Примеры использования

• Главный выключатель-разъединитель перед частотным преобразователем на 630 А;
• Отключающее устройство на входе в тепловую печь или электролизёр;
• Разъединитель в распределительном щите цеха для изоляции группы двигателей при плановом ТО;
• Компонент в системе управления насосной станцией, где требуется физическая изоляция сети.

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и момента затяжки - неправильно закреплённый провод вызывает нагрев и выход из строя;
• Обязательно укажите на корпусе метку «Отключен - опасно!» - это требование правил техники безопасности;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с большими токами;
• При использовании в составе комплексной системы - согласуйте координацию с выбранным автоматическим выключателем (например, LS Electric SNU);
• Артикулы 0108004400 и 108004400 - это один и тот же продукт, различаются только формат номера. Выбирайте по наличию на складе.
