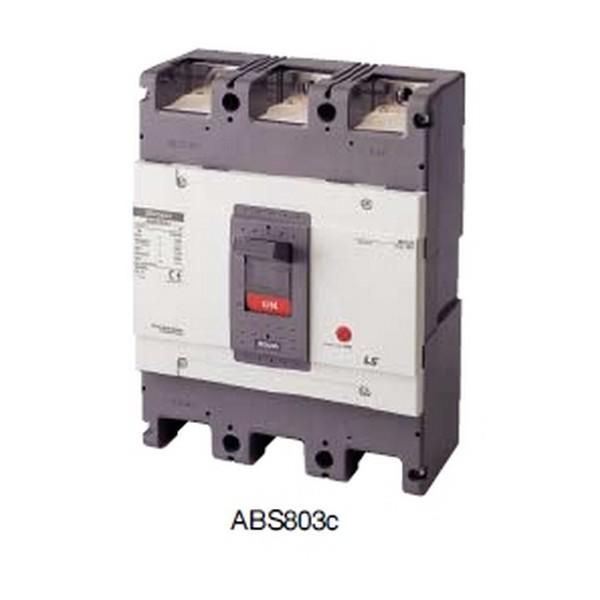

Автоматический выключатель ABS803c 630A | 166003400 LSIS

Автоматический выключатель 630А ABS803c от LS Electric - трёхполюсный силовой аппарат в литом корпусе, предназначен для защиты сетей до 690 В переменного тока от перегрузок и коротких замыканий, а также для редких ручных коммутаций. Артикул 166003400 соответствует модели ABS803c из серии Metasol.

Назначение и область применения

Автоматический выключатель 630А ABS803c используется для защиты мощных электрических цепей постоянного и переменного тока частотой 50 Гц. Применяется в распределительных щитах промышленных объектов: на входе оборудования, у крупных двигателей, конвейеров, сварочных установок и других нагрузках с высокими токами. Подходит для систем, где требуется надёжная защита от КЗ и перегрузки, но не требуются частые включения/выключения.

Технические характеристики

• Номинальный ток: 630 А - максимальный длительно допустимый ток через контакты без перегрева.
• Напряжение: до 690 В AC - работает в сетях среднего класса напряжения, включая промышленные системы 400–690 В.
• Число полюсов: 3 - защищает все три фазы одновременно, подходит для трёхфазных потребителей.
• Отключающая способность: 45 кА - способен безопасно отключить цепь при токе короткого замыкания до 45 тысяч ампер.
• Тип расцепителя: термомагнитный, нерегулируемый - сочетание теплового (для перегрузки) и электромагнитного (для КЗ) механизмов; настройка невозможна.
• Привод: ручной - управление осуществляется только механическим рычагом, без дистанционного управления.
• Исполнение: стационарное - устройство жестко закрепляется на монтажной плате и не предусматривает возможность демонтажа без инструментов.
• Конструкция: литой корпус - обеспечивает повышенную прочность, герметичность и долговечность даже в условиях запыления и вибраций.

Совместимость и монтаж

Автоматический выключатель 630А ABS803c монтируется исключительно на монтажную плиту (платформу) с помощью болтовых соединений. Для правильной установки необходимо соблюдать рекомендованную площадь поверхности и момент затяжки крепёжных элементов. Устройство не имеет DIN-рейки, поэтому не совместимо с типовыми шкафами с рейками. Соединение проводов выполняется через верхние или нижние зажимы - предварительно проверьте сечение кабеля: минимальное - 95 мм2, максимальное - зависит от конкретной модификации контактной группы (обычно до 240 мм2).

Безопасность и стандарты

Автоматический выключатель 630А ABS803c соответствует международному стандарту IEC 60947-2 для выключателей в литом корпусе. Произведён в соответствии с требованиями безопасности для промышленного электрооборудования. Наличие сертификатов подтверждает соответствие нормам ЕАЭС и ISO. Отключение происходит гарантированно при достижении порогов тока, указанных в спецификации.

Преимущества

• Устойчивость к внешним воздействиям благодаря литому корпусу - подходит для агрессивных условий производства.
• Надёжная работа при высоких токах КЗ - 45 кА обеспечивают защиту даже в местах с большой мощностью сети.
• Отсутствие регулировки расцепителей снижает риск неквалифицированной настройки и повышает отказоустойчивость.
• Лаконичная конструкция минимизирует точки отказа - меньше деталей = выше срок службы.

Ограничения применения

• Не частых операций включения/отключения - рассчитан на редкие коммутации (до 1000 раз в год); для часто включаемых нагрузок нужен контактор.
• Нельзя использовать в цепях постоянного тока - только переменный ток 50 Гц.
• Нерегулируемые расцепители не позволяют адаптировать чувствительность под уникальные условия - подходят лишь для стандартных режимов работы.
• Отсутствует возможность удаленного управления или сигнализации состояния - нельзя интегрировать в SCADA без дополнительных устройств.

Примеры использования

• Защита главного ввода в цеховом распределительном пункте с нагрузкой более 400 кВт.
• Подключение насосных станций, компрессоров или печей индукционного нагрева.
• Щитовые устройства на заводе с трёхфазными двигателями мощностью 200–400 кВт.

Практические советы

• Перед установкой проверьте фактический ток нагрузки - он должен быть ниже 630 А, желательно с запасом 10–15 %.
• Обязательно используйте кабели с достаточным сечением - недостаточно толстый провод вызывает перегрев и ложные срабатывания.
• Не устанавливайте рядом с источниками сильной вибрации или температурных колебаний - это влияет на точность теплового расцепителя.
• Проверьте наличие свободного места вокруг аппарата для теплоотдачи - воздушный зазор минимум 5 см с каждой стороны.
• При замене аналога - всегда сравнивайте не только ток и напряжение, но и габариты и способ крепления: модель ABS803c имеет специфическую посадку на плату.
