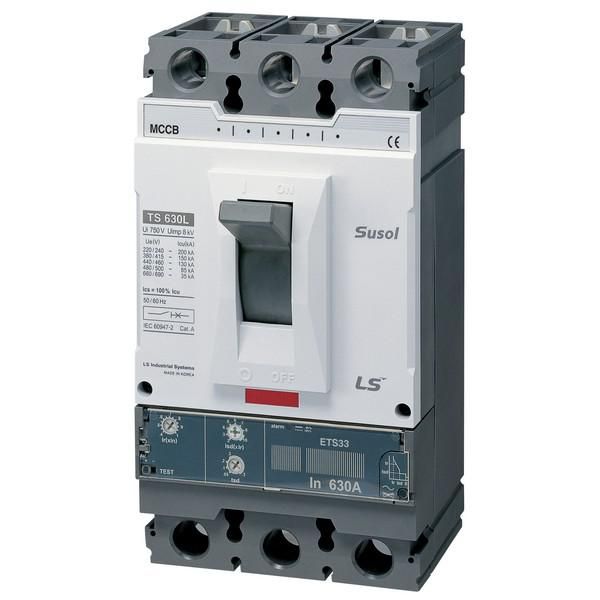

Автоматический выключатель TS630H (85kA) ETS33 630A 3P3T | 0108006400 Lsis

Автоматический выключатель TS630H (85kA) ETS33 630A 3P3T от LS Electric - трёхполюсный выключатель в литом корпусе для защиты распределительных сетей переменного тока до 690 В. Обеспечивает надёжную защиту от перегрузок и коротких замыканий, рассчитан на работу в условиях экстремальных температур и монтаж на плате.

Назначение и область применения

TS630H (85kA) ETS33 630A 3P3T предназначен для защиты силовых цепей переменного тока в распределительных устройствах средней и высокой мощности. Применяется в промышленных щитах, на входе в цеховые распределительные пункты, узлах питания крупного оборудования - например, насосов, компрессоров, печей, конвейеров. Подходит для систем, где требуется высокая отключающая способность и точная настройка защиты.

Технические характеристики

• Номинальный ток: 630 А - максимальный постоянный ток, который выключатель может проводить без перегрева;
• Напряжение: 690 В AC - работает в сетях с напряжением до 690 вольт переменного тока частотой 50 Гц;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Отключающая способность: 85 кА - способен безопасно отключить ток короткого замыкания до 85 тысяч ампер;
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания по току и времени;
• Задержка срабатывания: есть - обеспечивает селективность, предотвращая ложные отключения при кратковременных перегрузках;
• Уставка магнитного расцепления: 1,5–10 In - можно выбрать чувствительность к КЗ в диапазоне от 1,5 до 10 крат номинального тока;
• Степень защиты: IP30 - защищён от доступа инструментов и частиц больше 2,5 мм, но не герметичен; не предназначен для открытого монтажа в сыром воздухе;
• Диапазон температур: от –40 до +40 C - работает в холодных помещениях и жарких цехах, но не выше +40 C окружающей среды;
• Способ монтажа: на монтажную плату - требует установки на специальную раму или основание с креплением болтами;
• Привод: ручной - включение/отключение осуществляется вручную через рычаг;
• Категория применения: A - соответствует требованиям IEC 60947-2 для защиты нагрузок без частых коммутаций.

Совместимость и монтаж

TS630H (85kA) ETS33 630A 3P3T монтируется исключительно на монтажную плату - не имеет шасси или DIN-рейку. Для правильной установки необходимо использовать совместимую опорную раму, предусмотренную производителем. Соединение с кабелями выполняется болтовыми зажимами - рекомендуется соблюдать момент затяжки, указанный в руководстве. Установка возможна только в закрытых щитах с достаточным воздушным охлаждением. Нельзя устанавливать рядом с источниками тепла свыше +40 C.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2. Электронный расцепитель обеспечивает избирательную защиту, снижая риск аварийных отключений. Конструкция литого корпуса предотвращает распространение дуги внутри аппарата. Сертифицирован для работы в промышленных условиях, но не предназначен для взрывоопасных зон.

Преимущества

• Высокая отключающая способность (85 кА) - подходит для сетей с большими токами КЗ, типичными в крупных производствах;
• Электронный расцепитель с регулируемой задержкой - позволяет настроить защиту под конкретную нагрузку, минимизируя ложные срабатывания;
• Широкий диапазон рабочих температур - надёжно функционирует даже в неотапливаемых цехах зимой;
• Литой корпус - прочнее, чем сборные аналоги, меньше подвержен механическому повреждению;
• Чёткая классификация категории A - гарантирует соответствие нормам для редких коммутаций, что важно для стационарных систем.

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50 Гц;
• IP30 не обеспечивает защиту от воды и пыли - нельзя использовать вне щита или в сырых местах;
• Требуется монтаж на плату - невозможно установить на DIN-рейку, что усложняет модульную сборку;
• Максимальная температура окружающей среды +40 C - при более высоких значениях возможны отказы или снижение срока службы;
• Не предназначен для частых включений - используется для защиты, а не для оперативного управления оборудованием.

Примеры использования

• Главный ввод в распределительном щите цеха с мощностью 400–600 кВт;
• Защита главного питателя для группы тяжёлых станков с ЧПУ;
• Щиты питания нагревательных печей в металлургии;
• Распределительные пункты на объектах с высокой плотностью потребителей - логистика, химпроизводство, пищевые цеха.

Практические советы

• При выборе уставки магнитного расцепления (1,5–10 In) ориентируйтесь на пусковые токи вашего оборудования - для двигателей лучше брать 6–8 In;
• Обязательно проверьте посадочные размеры монтажной платы перед заказом - TS630H (85kA) ETS33 630A 3P3T требует точного соответствия;
• Не забудьте про вентиляцию вокруг аппарата - перегрев снижает реальный допустимый ток;
• Для обслуживания используйте только изолированные инструменты - внутренние контакты находятся под напряжением даже при отключенном положении;
• При замене старого автомата - сравнивайте не только ток, но и отключающую способность: 85 кА - это не просто “большое число”, а критически важный параметр для вашей сети.
