Автоматический выключатель TS630H (85kA) ATU 630A 3P3T | 0108003400 Lsis

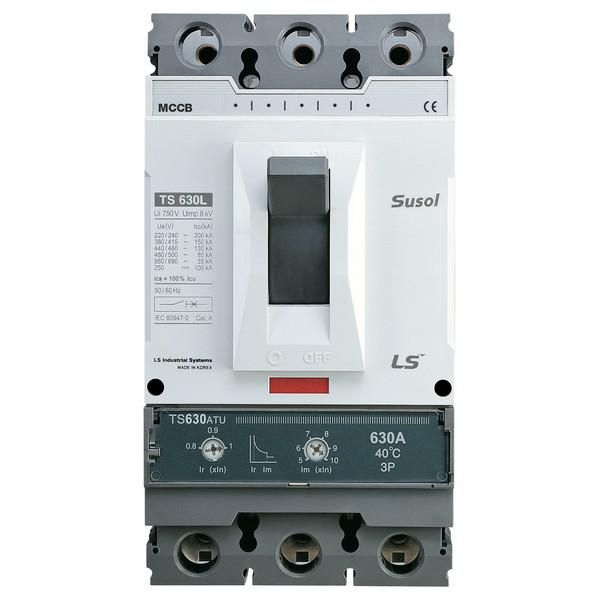

Автоматический выключатель TS630H (85kA) 3P3T 630A от LS Electric - это силовой аппарат в литом корпусе, предназначенный для защиты распределительных сетей от перегрузок и коротких замыканий. Устройство рассчитано на работу с током до 630 А, имеет три полюса и отключающую способность 85 кА, что делает его надежным решением для промышленных объектов.

Назначение и область применения

TS630H (85kA) 3P3T 630A используется для защиты электрических цепей в распределительных сетях напряжением до 690 В переменного и постоянного тока. Применяется в системах питания крупных оборудования: промышленных станков, конвейеров, трансформаторных подстанций, щитовых помещений. Подходит для нечастых оперативных включений и отключений нагрузки. Обеспечивает защиту от токов перегрузки и короткого замыкания.

Технические характеристики

• Номинальный ток: 630 А - максимальный допустимый ток при длительной работе без срабатывания
• Число полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 85 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Номинальное напряжение: 690 В - работает в сетях до этой величины
• Тип расцепителя: комбинированный - тепловой (для перегрузки) и электромагнитный (для КЗ)
• Настройка защиты от перегрузки: 504–630 А - можно задать порог срабатывания в этом диапазоне
• Уставка магнитного расцепителя: 5–10 In - сработает при токе в 5–10 раз выше установленного номинала
• Род тока: AC/DC - совместим с переменным и постоянным током
• Степень защиты: IP30 - защищен от доступа пальцами и твердыми предметами >2,5 мм, но не от воды
• Категория применения: A - предназначен для защиты кабельных линий и оборудования
• Диапазон температур: –40...+40 C - работает в суровых условиях, включая холодные склады и открытые площадки
• Указатель расцепления: да - визуально показывает причину отключения (перегрузка или КЗ)
• Исполнение: стационарное - устанавливается жестко, не является вставляемым модулем
• Привод: ручной - управление осуществляется рычагом вручную
• Способ монтажа: монтажная плата - крепится через отверстия на плате или шасси

Совместимость и монтаж

TS630H (85kA) 3P3T 630A монтируется на монтажную плиту с помощью болтов или заклепок. Для установки требуется свободное место вокруг аппарата для теплоотвода и обслуживания. Не требует специальных направляющих или DIN-рейки. Соединение проводов выполняется с помощью зажимов, рассчитанных на сечение до 150 мм2. Убедитесь, что момент затяжки соответствует рекомендациям производителя - избыточное усилие повредит контакты. Монтаж возможен только в вертикальном положении, как указано в документации.

Безопасность и стандарты

TS630H (85kA) 3P3T 630A соответствует международному стандарту IEC 60947-2 для автоматических выключателей в литом корпусе. Категория применения A гарантирует соответствие требованиям к защите кабелей. Отключение при КЗ происходит быстрее 10 мс, что снижает риск возгорания. Наличие указателя расцепления позволяет быстро определить причину аварии без дополнительного тестирования.

Преимущества

• Высокая отключающая способность (85 кА) обеспечивает надежность даже в мощных промышленных сетях
• Регулируемая тепловая защита (504–630 А) позволяет точно адаптировать устройство под конкретную нагрузку
• Поддержка переменного и постоянного тока расширяет возможности применения
• Широкий диапазон рабочих температур (-40…+40 C) позволяет использовать в неотапливаемых помещениях и на улице
• Литой корпус обеспечивает механическую прочность и долговечность
• Визуальный индикатор расцепления экономит время при диагностике отказов

Ограничения применения

• Не предназначен для частого включения/выключения - применяется только для редких операций
• Степень защиты IP30 исключает использование во влажных средах, на улице или в местах с брызгами воды
• Требуется монтаж на плоскую поверхность; не подходит для установки на DIN-рейку
• Нет функции дистанционного управления - управление только ручное
• Не рекомендуется для защиты двигателей с высокими пусковыми токами без предварительной проверки согласования с расцепителем

Примеры использования

• Главный входной автомат в распределительном щите промышленного цеха
• Защита главного кабеля от трансформатора до распределительной шины
• Щитовая автоматика на заводе по производству металлоконструкций
• Система питания конвейерной линии с несколькими двигателями
• Резервный выключатель в энергообъектах с высокой плотностью нагрузки

Практические советы

• При выборе учитывайте, что номинальный ток 630 А требует кабелей с достаточным сечением - минимум 150 мм2 медного провода
• Настройте тепловой расцепитель на 504–550 А, если нагрузка стабильна и не имеет значительных колебаний - это повысит срок службы аппарата
• Проверьте наличие заземления перед первым запуском - отсутствие заземления может вызвать ложные срабатывания
• Не используйте TS630H (85kA) 3P3T 630A в качестве основного рубильника - он не рассчитан на частые операции
• При эксплуатации в холоде (>–20 C) перед включением дайте устройству прогреться до комнатной температуры - особенно важно после длительного хранения
• Обязательно сохраняйте сертификаты и данные о заводской настройке - они нужны при плановых осмотрах и аудите безопасности
