Автоматический выключатель ABN803c (45/37кА 380/415В) 3Р) 700A | 166000300 Lsis

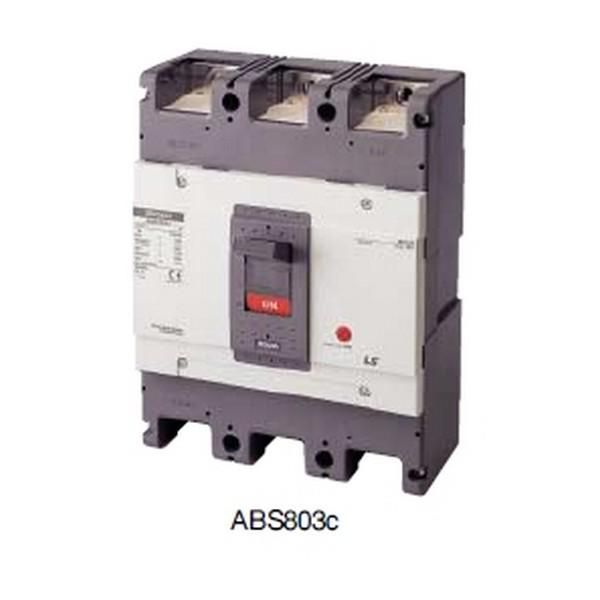

Автоматический выключатель ABN803c от LS Electric - трёхполюсный силовой аппарат в литом корпусе с номинальным током 700 А, предназначен для защиты сетей от перегрузок и коротких замыканий, а также для редких оперативных коммутаций. Подходит для установки на монтажную плату в промышленных распределительных щитах.

Назначение и область применения

ABN803c используется для защиты мощных электрических цепей переменного тока с напряжением до 690 В. Применяется в системах питания крупного оборудования: промышленных станках, конвейерах, насосных станциях, системах HVAC, а также в главных вводах распределительных устройств. Выключатель обеспечивает надёжную защиту от сверхтоков и позволяет вручную включать и отключать нагрузку при необходимости.

Технические характеристики

• Тип: Автоматический выключатель в литом корпусе
• Номинальный ток: 700 А
• Число полюсов: 3
• Номинальное напряжение: 690 В
• Номинальная отключающая способность: 45 кА (при AC); указанная 37 кА - вероятно, уточнённое значение для конкретных условий
• Тип расцепителя: Электромагнитный и тепловой (термомагнитный), нерегулируемый
• Род тока: Переменный (AC) и постоянный (DC)
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, но не защищён от пыли и воды
• Диапазон температур: от –40 C до +40 C
• Механическая износостойкость: 2500 циклов включения/выключения
• Коммутационная износостойкость: 500 циклов при номинальном токе
• Указатель расцепления: Есть - визуально показывает причину отключения (по перегрузке или КЗ)
• Исполнение: Стационарное
• Способ монтажа: На монтажную плату
• Привод: Ручной

Совместимость и монтаж

ABN803c устанавливается исключительно на монтажную плату - не имеет шасси или DIN-рейку. Для монтажа требуется подготовить отверстия и крепёжные элементы согласно габаритному чертежу производителя. Учитывайте жёсткий контакт между выводами аппарата и шинами или кабелями - допустимые моменты затяжки должны соблюдаться во избежание повреждения контактов. Монтаж возможен только в закрытых помещениях с контролируемой температурой и отсутствием осадков и пыли из-за степени защиты IP20.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей низкого напряжения. Наличие термомагнитного расцепителя гарантирует селективную защиту: тепловой элемент реагирует на длительные перегрузки, электромагнитный - на внезапные скачки тока. Указатель расцепления помогает быстро определить причину аварии без дополнительных диагностических процедур.

Преимущества

• Высокая отключающая способность (45 кА) обеспечивает безопасную работу даже при серьёзных коротких замыканиях
• Надёжная механическая конструкция литого корпуса снижает риск повреждения при внешних воздействиях
• Поддержка работы как на переменном, так и на постоянном токе расширяет возможности применения
• Явный визуальный индикатор расцепления ускоряет диагностику отказов
• Широкий диапазон рабочих температур позволяет использовать в холодных складских помещениях и неотапливаемых цехах

Ограничения применения

• Не предназначен для частых операций включения/отключения - максимальная коммутационная износостойкость всего 500 циклов; для часто коммутируемых цепей требуются контакторы
• IP20 не обеспечивает защиту от пыли и влаги - запрещено использование в открытых площадках, сырых помещениях или зонах с высокой запылённостью
• Отсутствие регулировки порогов расцепления делает невозможным точную настройку под специфичные нагрузки - подходит только для типовых сценариев
• Монтаж только на плату требует дополнительной сборки щита и не совместим со стандартными DIN-рейками

Примеры использования

• Главный входной автомат в промышленном распределительном щите 690 В для питания группы станков суммарной мощностью ~500 кВт
• Защита основного питательного контура конвейерной линии на пищевом производстве
• Щит управления насосной станцией в условиях сурового климата (температура ниже 0 C)

Практические советы

• Выбирая ABN803c, проверьте соответствие посадочных отверстий на вашей плате - габариты устройства фиксированы и нестандартны
• Не используйте этот выключатель вместо контактора - он не рассчитан на ежедневные сотни коммутаций
• При установке в щит с другими аппаратами учтите минимальные зазоры для теплоотвода - особенно при работе на пределе 700 А
• Обязательно проверяйте состояние указателя расцепления после каждого отключения - это единственный источник информации о причинах аварии
• Для обслуживания отключайте всю цепь перед работой - хотя есть ручной привод, внутренние механизмы находятся под напряжением при наличии питания
