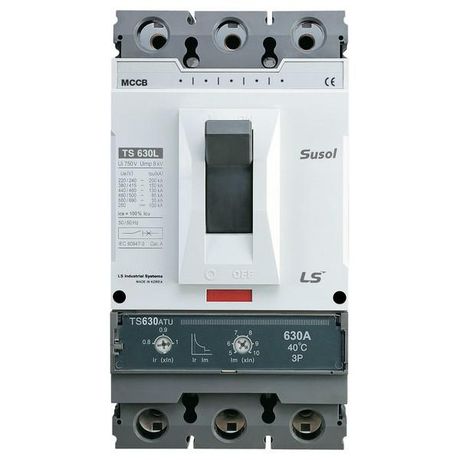

Автоматический выключатель TS630N (65kA) FTU 630A 3P3T | 0108000800 Lsis

Автоматический выключатель TS630N (65kA) FTU 630A 3P3T от LS Electric предназначен для защиты и коммутации трёхфазных электрических сетей с высокими токами короткого замыкания. Устройство сочетает надёжную отключающую способность, термомагнитную защиту и стационарное исполнение, что делает его подходящим для промышленных распределительных щитов.

Назначение и область применения

Автоматический выключатель TS630N (65kA) FTU 630A 3P3T используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных сетях низкого напряжения — например, на входе в силовые щиты, у защите трансформаторов, крупных двигателей и распределительных шин. Подходит для промышленных объектов, где требуется надёжная защита при токах до 630 А и возможных КЗ до 65 кА.

Технические характеристики

• Номинальный ток: 630 А — максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 — защищает все три фазы одновременно
• Номинальная отключающая способность: 65 кА — способность безопасно прервать ток короткого замыкания до этой величины
• Номинальное напряжение: 690 В — работает в сетях переменного и постоянного тока до этого значения
• Тип расцепителя: электромагнитный и тепловой — защита от КЗ (быстрая реакция) и перегрузки (медленная, по нагреву)
• Уставка магнитного расцепителя: 10In — срабатывает при токе, в 10 раз превышающем номинальный (например, при 6300 А)
• Степень защиты: IP30 — защищён от доступа к опасным частям и твёрдым предметам >2,5 мм, но не от воды
• Род тока: AC/DC — совместим с переменным и постоянным током
• Диапазон рабочих температур: от -40 до +40 °C — можно использовать в холодных и жарких условиях
• Указатель расцепления: есть — визуально показывает причину отключения (перегрузка или КЗ)
• Защита по минимальному напряжению: да — отключается при снижении напряжения ниже допустимого уровня
• Конструктивное исполнение: стационарное — не предназначено для выдвижения или замены без демонтажа
• Способ монтажа: монтажная плата — крепится к плате или панели через отверстия, не требует DIN-рейки
• Привод: ручной — управление осуществляется рычагом вручную

Совместимость и монтаж

Автоматический выключатель TS630N (65kA) FTU 630A 3P3T монтируется на монтажной плате с помощью крепёжных отверстий. Для установки необходима прочная основа, соответствующая габаритам устройства. Подключение проводов выполняется с помощью винтовых зажимов — рекомендуется соблюдать момент затяжки, указанный в документации производителя. Устройство не имеет модульного формата и не совместимо с DIN-рейками. Его нельзя устанавливать в качестве вставляемого элемента в сборочные блоки без доработки конструкции.

Безопасность и стандарты

TS630N (65kA) FTU 630A 3P3T соответствует международным требованиям к автоматическим выключателям для низковольтных систем. Защита по минимальному напряжению и наличие указателя расцепления повышают безопасность обслуживания. IP30 позволяет применять устройство внутри закрытых щитов, но не в условиях повышенной влажности или запылённости без дополнительной защиты.

Преимущества

• Высокая отключающая способность (65 кА) — подходит для мощных промышленных систем
• Двухступенчатая защита (тепловая + магнитная) — точная адаптация к реальным нагрузкам
• Поддержка переменного и постоянного тока — универсальность в сложных системах
• Указатель расцепления — ускоряет диагностику аварийных ситуаций
• Широкий температурный диапазон — работоспособен в суровых климатических условиях

Ограничения применения

• Не предназначен для установки на DIN-рейку — требует специальной монтажной платы
• IP30 не обеспечивает защиту от влаги — нельзя использовать во влажных помещениях без герметизации
• Стационарное исполнение — невозможно заменить без отключения питания и демонтажа всей конструкции
• Отсутствие модульных функций — нельзя подключить дополнительные блоки (блокировки, сигнализации) без внешних решений

Примеры использования

• Главный ввод в промышленный распределительный щит 690 В
• Защита главного двигателя на конвейере с пиковым током до 630 А
• Щит управления насосной станцией с высокой вероятностью КЗ
• Система питания сварочных аппаратов в цехе с колебаниями напряжения

Практические советы

• При проектировании учтите, что TS630N (65kA) FTU 630A 3P3T требует свободного места вокруг для теплоотвода — не устанавливайте плотно друг к другу
• Проверьте соответствие сечения кабелей номинальному току 630 А — недостаточное сечение вызовет перегрев даже при правильной работе выключателя
• Если система работает в условиях частых скачков напряжения, проверьте работу защиты по минимальному напряжению — она может часто отключать оборудование
• Для удобства обслуживания используйте внешние кнопки или удалённые приводы — сам выключатель не предусматривает дистанционного управления
• При замене старого оборудования убедитесь, что новое устройство точно соответствует по размерам и местам крепления — TS630N (65kA) FTU 630A 3P3T не является прямым аналогом модульных выключателей
