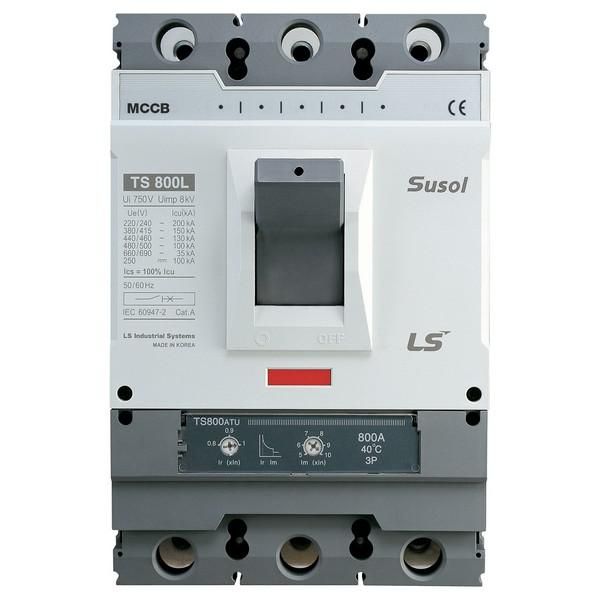

Автоматический выключатель TS800N (65kA) FTU 800A 3P3T | 0111000200 Lsis

Автоматический выключатель TS800N FTU от LS Electric - это надёжный силовой аппарат в литом корпусе на 800 А, предназначенный для защиты распределительных сетей от перегрузок и коротких замыканий. Устройство обеспечивает безопасную коммутацию в промышленных системах с напряжением до 690 В и отключающей способностью 65 кА.

Назначение и область применения

Автоматический выключатель TS800N FTU используется для защиты электрических цепей в распределительных щитах промышленных объектов. Он защищает оборудование от повреждений из-за перегрузок и коротких замыканий, а также позволяет вручную включать и отключать нагрузку при необходимости. Подходит для установки в энергообъектах, на производствах, в системах управления технологическими процессами.

Технические характеристики

• Номинальный ток: 800 А
• Количество полюсов: 3
• Номинальное напряжение: 690 В AC/DC
• Номинальная отключающая способность: 65 кА
• Тип расцепителя: термомагнитный (тепловой + электромагнитный)
• Уставка магнитного расцепителя: фиксированная - 10×In (8000 А)
• Диапазон рабочих температур: от –40 C до +40 C
• Степень защиты: IP30 (защита от доступа пальцев и твердых предметов, но не от воды)
• Род тока: переменный и постоянный (AC/DC)
• Категория применения: A (для защиты оборудования, не требует быстрого отключения при КЗ)
• Конструктивное исполнение: стационарное
• Способ монтажа: на монтажную плату
• Привод: ручной
• Указатель расцепления: есть (визуальное определение причины отключения)

Совместимость и монтаж

Автоматический выключатель TS800N FTU устанавливается исключительно на монтажную плату - он не предназначен для крепления на DIN-рейку. Для правильной сборки необходимо соблюдать требования к жесткости основания и плотности контактов между контактными площадками. Посадочные размеры соответствуют стандартам LS Electric для серии Susol TS. Перед монтажом проверьте соответствие сечения проводов и зажимов устройства - максимальное сечение не указано, но рекомендуется использовать кабель сечением не менее 150–185 мм2 для тока 800 А.

Безопасность и стандарты

TS800N FTU соответствует требованиям IEC 60947-2 для автоматических выключателей в литом корпусе. Отключение при КЗ происходит за счет фиксированной уставки 10In - устройство не имеет возможности регулировки порога срабатывания. Это гарантирует предсказуемую защиту, но снижает гибкость настройки под специфичные нагрузки. Наличие указателя расцепления позволяет быстро диагностировать причину отключения - перегрузка или КЗ.

Преимущества

• Высокая отключающая способность - 65 кА - обеспечивает защиту даже в мощных распределительных сетях с высоким уровнем КЗ.
• Фиксированный магнитный расцепитель исключает случайную настройку и повышает надёжность работы.
• Широкий диапазон температур (-40…+40 C) позволяет применять устройство в холодных регионах и неотапливаемых помещениях.
• Литой корпус обеспечивает механическую прочность и долговечность при вибрациях и ударах.
• Поддержка переменного и постоянного тока расширяет области применения - можно использовать в системах с выпрямителями или батарейными источниками.

Ограничения применения

• Не подлежит регулировке порога срабатывания магнитного расцепителя - нельзя адаптировать под чувствительные нагрузки.
• IP30 не обеспечивает защиту от влаги - запрещено использование во влажных средах, на улице или в местах возможного попадания воды.
• Только стационарный монтаж на плату - невозможно установить в типовые шкафы с DIN-рейками без переходных решений.
• Не предназначен для частых операций включения/выключения - применяется для редкой коммутации, не является средством управления нагрузкой.

Примеры использования

• Защита главного входа в промышленный распределительный щит 690 В.
• Обеспечение безопасности питания крупных насосов, компрессоров или печей на заводе.
• Установка в системах с преобразователями частоты, где возможны импульсы тока КЗ.
• Применение в энергетических объектах с ограниченным пространством - благодаря компактному литому корпусу.

Практические советы

• При проектировании системы учтите, что TS800N FTU работает только с фиксированной уставкой - выбирайте его только тогда, когда расчетный ток КЗ точно известен и находится в пределах 8000 А.
• Для соединения используйте медные шины или кабели с достаточным сечением - недостаточно толстый провод вызовет нагрев и ложное срабатывание.
• Не устанавливайте устройство рядом с источниками тепла выше +40 C - это может привести к преждевременному срабатыванию теплового расцепителя.
• Проверяйте положение указателя после каждого отключения - это экономит время при диагностике аварии.
• Если требуется регулируемая защита - рассмотрите другие модели серии Susol TS с электронными расцепителями.
