Автоматический выключатель TS800N (65kA) ATU 800A 3P3T | 0111001300 Lsis

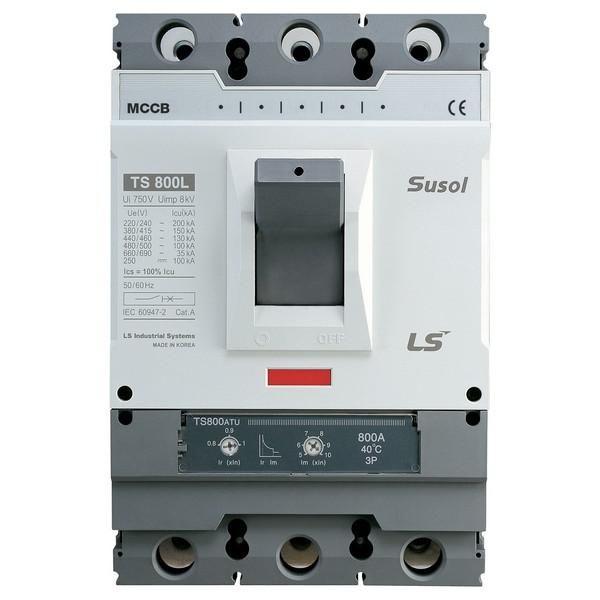

Автоматический выключатель TS800N ATU от LS Electric - трёхполюсный силовой аппарат в литом корпусе с номинальным током 800 А и отключающей способностью 65 кА. Предназначен для защиты распределительных сетей от перегрузок и коротких замыканий, обеспечивает надёжное управление мощными нагрузками в промышленных условиях.

Назначение и область применения

TS800N ATU используется для защиты электрических цепей с напряжением до 690 В переменного или постоянного тока. Применяется в распределительных щитах промышленных объектов: на входе в цеховые щиты, у защите крупных двигателей, конвейеров, сварочных установок и других высокомощных потребителей. Подходит для систем, где требуется надёжная защита от КЗ и перегрузок, а также возможность ручного управления питанием.

Технические характеристики

• Номинальный ток: 800 А
• Число полюсов: 3
• Номинальная отключающая способность: 65 кА
• Номинальное напряжение: 690 В AC/DC
• Тип расцепителя: комбинированный - тепловой и электромагнитный
• Настройка защиты от перегрузки: 640–800 А (регулируемая)
• Уставка магнитного расцепителя: 5–10 × In (кратность номинала)
• Род тока: переменный и постоянный (AC/DC)
• Степень защиты: IP30 (защита от доступа пальцев и твердых предметов, без защиты от воды)
• Рабочий температурный диапазон: от –40 C до +40 C
• Конструкция: стационарная, монтаж на плату
• Привод: ручной
• Указатель расцепления: есть (визуальное определение причины отключения)
• Функция защиты по минимальному напряжению: да (отключение при проседании напряжения ниже порогового значения)

Совместимость и монтаж

TS800N ATU предназначен для монтажа на монтажную плиту - фиксируется болтами через отверстия в основании. Установка требует жесткой механической базы и достаточного свободного места вокруг аппарата для теплоотвода. Не имеет штыревых контактов, поэтому не совместим со стандартными DIN-рейками. Для подключения используются медные шины или кабельные наконечники с площадью сечения, соответствующей классу 800 А. Обязательна проверка момента затяжки контактных зажимов согласно документации производителя.

Безопасность и стандарты

Автоматический выключатель TS800N ATU соответствует международным требованиям IEC 60947-2 для выключателей в литом корпусе. Защита по минимальному напряжению предотвращает самопроизвольное включение оборудования после восстановления питания, что повышает безопасность обслуживания. Наличие указателя расцепления позволяет быстро отличить причину отключения - перегрузка или КЗ - без дополнительных измерений.

Преимущества

• Широкий диапазон настройки теплового расцепителя (640–800 А) позволяет точно адаптировать защиту под реальные условия нагрузки
• Высокая отключающая способность (65 кА) гарантирует работу даже при серьёзных аварийных режимах в промышленных сетях
• Поддержка переменного и постоянного тока расширяет возможности применения - подходит для систем с рекуперацией энергии или выпрямителями
• Функция защиты по минимальному напряжению исключает опасные запуски при провалах сети
• Литой корпус обеспечивает прочность, герметичность и долговечность в агрессивных средах

Ограничения применения

• Не предназначен для монтажа на DIN-рейку - требует специальной монтажной платформы
• Степень защиты IP30 не допускает использование во влажных помещениях или на открытых площадках без дополнительной оболочки
• Работает только в диапазоне температур от –40 C до +40 C; при более низких температурах возможны отказы механизмов
• Не имеет модульных дополнений (например, AUX, SHUNT); функционал ограничен базовым набором
• Ручной привод не предусматривает дистанционного управления - для автоматизации нужен внешний контур

Примеры использования

• Главный ввод в промышленном цехе с несколькими двигателями суммарной мощностью >500 кВт
• Щит питания конвейерной линии с частотниками и большими емкостями
• Система зарядки больших аккумуляторных батарей (при использовании DC-сетей)
• Распределительный пункт на заводе с высокой вероятностью возникновения КЗ из-за металлической пыли

Практические советы

• При выборе TS800N ATU обязательно проверьте посадочные размеры монтажной платы - они должны точно совпадать с габаритами аппарата
• Для точной настройки теплового расцепителя используйте тестовый ток около 680 А перед введением в эксплуатацию
• Обеспечьте хорошую вентиляцию вокруг автомата - нагрев выше +40 C снижает срок службы и изменяет характеристики расцепления
• При работе в сетях с импульсными нагрузками (варочные печи, сварка) учтите, что магнитный расцепитель сработает при 5–10×In, что может вызвать ложные отключения - возможно, стоит увеличить уставку до 10In
• Проверяйте состояние указателя расцепления после каждого отключения - он показывает, была ли причина перегрузка или КЗ, что экономит время диагностики
