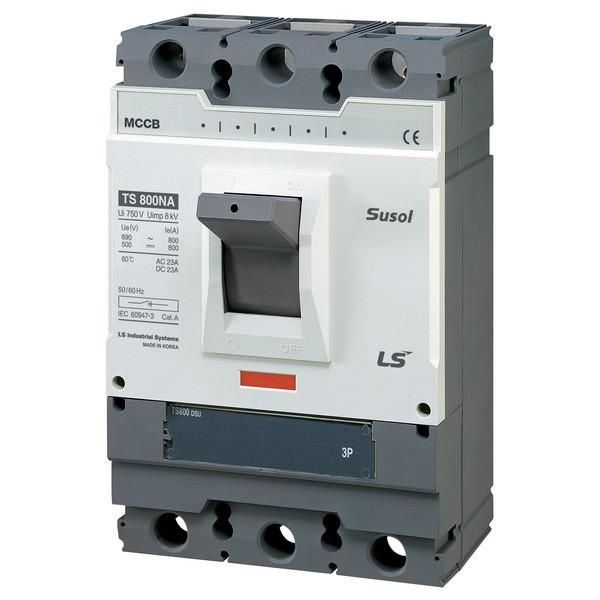

Выключатель-разъединитель TS800NA DSU 800А 3P3T LS Electric 111001900 LSIS

Выключатель-разъединитель TS800NA DSU 800A 3P3T от LS Electric - это трёхполюсный силовой аппарат в литом корпусе для безопасного включения и отключения нагрузки до 800 А в сетях переменного тока с напряжением до 690 В. Применяется в распределительных щитах промышленных объектов, где требуется надёжное механическое отключение цепи.

Назначение и область применения

Выключатель-разъединитель TS800NA DSU 800A 3P3T предназначен для ручного или дистанционного отключения электрической цепи под нагрузкой, обеспечивая видимый разрыв контактов. Он используется там, где необходимо физически изолировать оборудование для обслуживания, ремонта или аварийной остановки. Подходит для установки в распределительных щитах промышленных систем: насосных станциях, конвейерах, компрессорах, тепловых пунктах и других устройствах с высокой мощностью.

Технические характеристики

• Номинальный ток: 800 А - способен коммутировать и удерживать ток до этого значения без перегрева;
• Число полюсов: 3 - управление всеми тремя фазами одновременно;
• Номинальное напряжение: 690 В - рассчитан на работу в сетях среднего класса напряжения;
• Номинальная отключающая способность: 50 кА - способен безопасно отключить ток короткого замыкания до этой величины;
• Привод: моторный - позволяет управлять устройством дистанционно через внешний привод или автоматическую систему управления;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытого шкафа;
• Рабочий температурный диапазон: от –40 C до +40 C - работает в холодных и умеренных климатических зонах, но не в экстремально жарких помещениях без принудительного охлаждения;
• Монтаж: на монтажную плату - крепится к металлической панели с помощью болтов, не является встраиваемым или DIN-рейковым;
• Исполнение: стационарное - не предусматривает возможность перемещения после установки.

Совместимость и монтаж

Выключатель-разъединитель TS800NA DSU 800A 3P3T устанавливается исключительно на монтажную плату. Для правильного монтажа необходима прочная металлическая панель толщиной не менее 2–3 мм. Клеммы выходов рассчитаны на присоединение медных шин или кабелей сечением до 240 мм2. Моторный привод требует подключения к управляющей цепи 24 В постоянного тока или другому сигналу совместимого стандарта. Убедитесь, что место установки имеет достаточные габариты - устройство крупногабаритное, с габаритными размерами, соответствующими нормам IEC 60947-3.

Безопасность и стандарты

TS800NA DSU 800A 3P3T соответствует международным стандартам IEC 60947-3 для выключателей-разъединителей. Обеспечивает видимый разрыв цепи, что соответствует требованиям безопасности при проведении работ на оборудовании. Отключение происходит механически - контактная система не зависит от электроники, что повышает отказоустойчивость. Наличие моторного привода позволяет реализовать функции удалённого управления в рамках системы автоматизации, снижая риск человеческой ошибки.

Преимущества

• Высокая отключающая способность (50 кА) - надёжно работает даже при серьёзных аварийных режимах;
• Литой корпус - обеспечивает долговечность, устойчивость к вибрациям и химическим воздействиям в промышленной среде;
• Моторный привод - даёт возможность интеграции в автоматические системы управления без необходимости ручного вмешательства;
• Универсальное исполнение - подходит как для новых проектов, так и для модернизации существующих щитов;
• Подтверждённая надёжность бренда LS Electric - продукция прошла сертификацию и проверена в реальных промышленных условиях.

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - это не автоматический выключатель, а разъединитель; частые операции сокращают срок службы контактов;
• IP20 не допускает использование вне закрытых шкафов - запрещено применение во влажных, пыльных или открытых площадках;
• Требуется внешнее питание для моторного привода - без него дистанционное управление невозможно;
• Не подходит для бытовых или маломощных систем - слишком большой ток и габариты для таких задач;
• Запрещено использовать при температурах ниже –40 C или выше +40 C - возможна потеря герметичности уплотнений и изменение механических характеристик материалов.

Примеры использования

• Отключение главного входа питания на промышленном участке перед плановым техобслуживанием;
• Автоматическое отключение конвейерной линии при срабатывании сигнала аварии;
• Физическая изоляция трансформатора или частотного преобразователя для проведения ремонтных работ;
• Централизованное управление несколькими мощными потребителями через одну точку отключения в распределительном щите.

Практические советы

• Перед установкой проверьте соответствие сечения кабелей и шин максимальному значению - используйте кабели не более 240 мм2;
• Обязательно соблюдайте правила электробезопасности: отключайте питание перед монтажом и используйте блокировку LOTO (Lock Out Tag Out);
• При использовании моторного привода убедитесь, что управляющее устройство (например, PLC) имеет подходящую выходную мощность и тип сигнала;
• Не забывайте про вентиляцию вокруг аппарата - даже при IP20 перегрев может возникнуть при плотной группировке аппаратов;
• При замене старого выключателя сверьте габариты и положение крепёжных отверстий - TS800NA DSU 800A 3P3T имеет специфическую посадку, не всегда совпадающую с аналогами других брендов.
