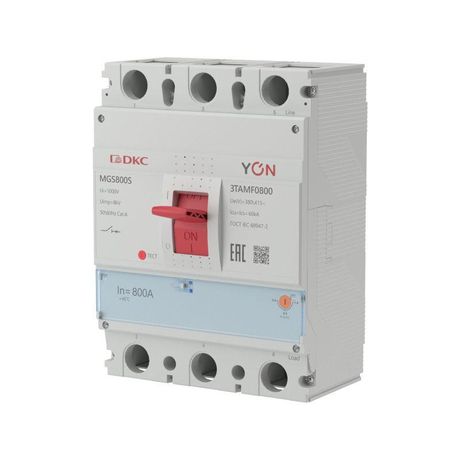

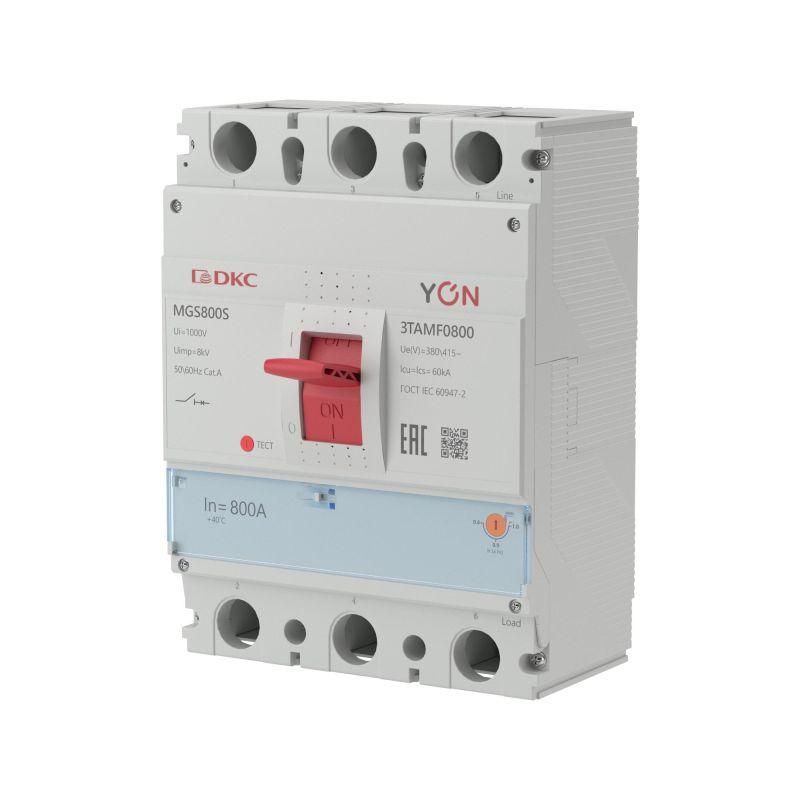

Выключатель автоматический YON MGS800 3P 640-800А 60кА YON (группа DKC) MGS800S-3TAMF0800

Автоматический выключатель MGS800S-3TAMF0800 от бренда YON (группа DKC) предназначен для защиты и управления мощными электрическими цепями до 800 А в системах низкого напряжения. Устройство обеспечивает надёжную защиту от перегрузок и коротких замыканий, сочетает прочный литой корпус и гибкую настройку расцепителей - идеально подходит для крупных коммерческих и промышленных объектов.

Назначение и область применения

Автоматический выключатель MGS800S-3TAMF0800 используется для безопасного включения и отключения нагрузок, а также для защиты электрооборудования от сверхтоков - перегрузок и коротких замыканий. Применяется в распределительных щитах высокой мощности: торгово-офисных центрах, жилых комплексах, больницах, школах, заводских линиях и других объектах с потреблением энергии более 300 кВт.

Технические характеристики

• Номинальный ток: 800 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Номинальное напряжение: 415 В - работает в трёхфазных сетях переменного тока с напряжением до 415 В между фазами.
• Отключающая способность: 60 кА - способен безопасно отключить цепь даже при самом большом токе короткого замыкания до 60 тысяч ампер.
• Число полюсов: 3 - защищает все три фазы одновременно.
• Тип расцепителя: электромагнитный (для быстрого отключения при КЗ) + тепловой (для защиты от длительных перегрузок); тепловой расцепитель можно настроить под конкретную нагрузку.
• Дополнительные расцепители: независимый (дистанционное отключение по команде) и расцепитель минимального напряжения (отключает при снижении напряжения ниже заданного уровня).
• Степень защиты IP20: защищён от доступа пальцев и предметов больше 12 мм; не предназначена для работы во влажной среде или на улице.
• Метод подключения: болтовое - провода закрепляются винтами на клеммах, требует точного момента затяжки.
• Способ монтажа: стационарный, фиксированная установка - не снимается после монтажа, не имеет направляющих шин.

Совместимость и монтаж

MGS800S-3TAMF0800 устанавливается исключительно в распределительных щитах с жёсткой конструкцией. Подключение выполняется через болтовые зажимы - требуется использовать медные кабели соответствующего сечения (не менее 2×185 мм2 для 800 А). Для правильной сборки необходимо соблюдать момент затяжки контактов, указанный в руководстве производителя. Устройство не совместимо с DIN-рейками - монтируется на раму или платформу щита с помощью крепёжных отверстий. Обязательна проверка герметичности и изоляции перед первым запуском.

Безопасность и стандарты

Автоматический выключатель MGS800S-3TAMF0800 соответствует требованиям стандарта IEC/EN 60947-2. Все испытания выполнены на соответствие нормам безопасности для оборудования низкого напряжения. Сертифицирован для использования в промышленных и общественных объектах согласно ГОСТ Р 50030.2 и МЭК 60947.

Преимущества

• Регулируемый тепловой расцепитель позволяет точно адаптировать порог срабатывания под реальные условия нагрузки.
• Наличие двух дополнительных расцепителей даёт возможность удалённого управления и защиты от просадки напряжения - важно для бесперебойных процессов.
• Литой корпус обеспечивает механическую прочность и долговечность даже при частых операциях включения/выключения.
• Широкий модельный ряд серии MGS позволяет легко подобрать аналогичные устройства для всей системы электроснабжения.
• Гарантия производителя - 5 лет, что подтверждает надёжность компонентов и качество сборки.

Ограничения применения

• Не допускается использование в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP20 не обеспечивает защиту от воды и осадков.
• Не подходит для мобильных или временных установок - конструкция предполагает только стационарную фиксацию.
• Требуется профессиональный монтаж: самостоятельная установка без знания электротехники и опыта работы с высокотоковыми системами опасна.
• Не рекомендован для сетей выше 415 В - превышение напряжения вызывает пробой изоляции и выход из строя.

Примеры использования

• Главный входной автомат в распределительном щите многоэтажного жилого дома с лифтами и насосами.
• Защита главного питания производственного участка с конвейерами и сварочным оборудованием.
• Щит управления HVAC-системой в офисном центре с несколькими воздушными агрегатами.
• Распределительный пункт медицинского учреждения, где важна стабильность питания и возможность дистанционного отключения.

Практические советы

• Перед установкой проверьте сечение кабеля - для 800 А используйте минимум два параллельных кабеля сечением 185 мм2 каждый.
• Убедитесь, что место установки хорошо вентилируется - нагрев при работе влияет на срок службы расцепителей.
• Используйте только оригинальные болты и шайбы - сторонние элементы могут деформироваться при затяжке и вызвать нагрев контактов.
• При использовании независимого расцепителя подключайте управление через надёжный источник сигнала - помехи могут вызвать ложное отключение.
• Обязательно проведите тестирование функций расцепителей после монтажа - особенно при наличии дополнительных модулей.
