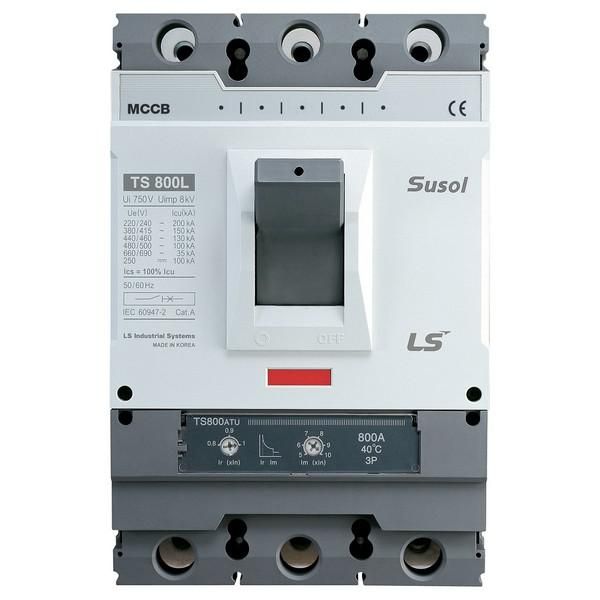

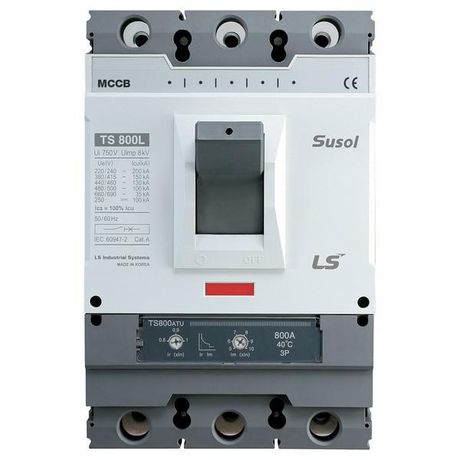

Автоматический выключатель TS800N (65kA) FMU 800A 3P3T | 0111000800 Lsis

Автоматический выключатель 3-полюсный TS800N FMU от LS Electric предназначен для защиты распределительных сетей от перегрузок и коротких замыканий при номинальном токе 800 А и напряжении до 690 В. Выключатель выполнен в литом корпусе, имеет высокую отключающую способность 65 кА и подходит для стационарной установки на монтажную плату.

Назначение и область применения

Автоматический выключатель TS800N FMU используется для защиты силовых цепей переменного и постоянного тока в распределительных сетях промышленного назначения. Он обеспечивает надёжную защиту оборудования от токов перегрузки и короткого замыкания, а также позволяет выполнять редкие оперативные включения и отключения нагрузки. Применяется в щитах управления, на входе в мощные потребители - станках, конвейерах, системах нагрева, компрессорах и других объектах с высокими токами.

Технические характеристики

• Тип изделия: автоматический выключатель в литом корпусе
• Номинальный ток (Iu): 800 А
• Число полюсов: 3
• Номинальное напряжение: 690 В
• Отключающая способность: 65 кА
• Тип расцепителя: термомагнитный (тепловой + электромагнитный)
• Диапазон настройки теплового расцепителя: 640–800 А
• Уставка магнитного расцепителя: 10 × In (8000 А)
• Род тока: AC/DC
• Степень защиты: IP30 (защита от доступа к опасным частям и твердым предметам >1 мм, но не от воды)
• Рабочий температурный диапазон: от –40 C до +40 C
• Привод: ручной
• Конструктивное исполнение: стационарное
• Способ монтажа: на монтажную плату
• Указатель расцепления: есть (визуальное определение причины отключения)
• Защита по минимальному напряжению: да (отключение при снижении напряжения ниже порогового значения)

Совместимость и монтаж

Выключатель TS800N FMU устанавливается исключительно на монтажную плату - он не предназначен для крепления на DIN-рейку. Для правильной сборки необходимо соблюдать посадочные размеры и требования к жесткости основания. Подключение осуществляется через болтовые зажимы - рекомендуется использовать медные шины или кабели сечением, соответствующим току 800 А. Учитывайте, что устройство требует свободного пространства вокруг для теплоотвода и обслуживания. Монтаж допускается только в закрытых щитах с уровнем защиты не ниже IP30.

Безопасность и стандарты

Автоматический выключатель TS800N FMU соответствует международным нормам для аппаратов защиты распределительных сетей. Его конструкция обеспечивает безопасную работу при максимальных токах КЗ до 65 кА. Наличие защиты по минимальному напряжению предотвращает самопроизвольное включение после аварийного отключения. Индикация расцепления позволяет быстро диагностировать причину отказа - перегрузка или КЗ.

Преимущества

• Высокая отключающая способность (65 кА) - подходит для сетей с большими потенциальными токами КЗ
• Регулируемый тепловой расцепитель - точная адаптация под реальные условия нагрузки
• Защита от недопустимо низкого напряжения - повышает надёжность работы оборудования
• Указатель состояния расцепления - ускоряет поиск неисправности
• Широкий диапазон рабочих температур - работает в суровых условиях (до –40 C)
• Поддержка переменного и постоянного тока - универсальность для различных типов нагрузок

Ограничения применения

• Не предназначен для частых операций включения/выключения - рассчитан на редкие коммутации
• Степень защиты IP30 не защищает от влаги и пыли - требуется установка внутри герметичных щитов
• Только стационарная установка на монтажную плату - нельзя использовать на DIN-рейке
• Не подходит для бытовых или слаботочных сетей - слишком большой ток и цена
• Требуется профессиональный монтаж из-за высоких токов и энергоёмкости системы

Примеры использования

• Главный ввод в промышленный распределительный щит с нагрузкой свыше 500 кВт
• Щит питания крупного конвейера или металлургического печного комплекса
• Защита главного контура насосной станции с двигателями 400–500 кВт
• Линии питания сварочных установок с импульсными нагрузками
• Системы электроснабжения в холодильных центрах и производственных помещениях с экстремальным температурным режимом

Практические советы

• При выборе автомата TS800N FMU проверьте соответствие сечения кабелей и шин - для 800 А требуется минимум 2×240 мм2 меди
• Настройте тепловой расцепитель ближе к фактической нагрузке (например, 700 А вместо максимума 800 А) для более чувствительной защиты
• Обязательно используйте защитные крышки и блокировки при работе в местах с риском случайного включения
• Проверяйте состояние контактов и затяжку болтов каждые 6–12 месяцев - особенно при больших токах
• Убедитесь, что система имеет достаточную мощность КЗ - если расчетный ток КЗ выше 65 кА, выбирайте другой аппарат
• Для систем с DC-нагрузкой учтите, что отключающая способность может снижаться - согласуйте параметры с технической документацией LS Electric
