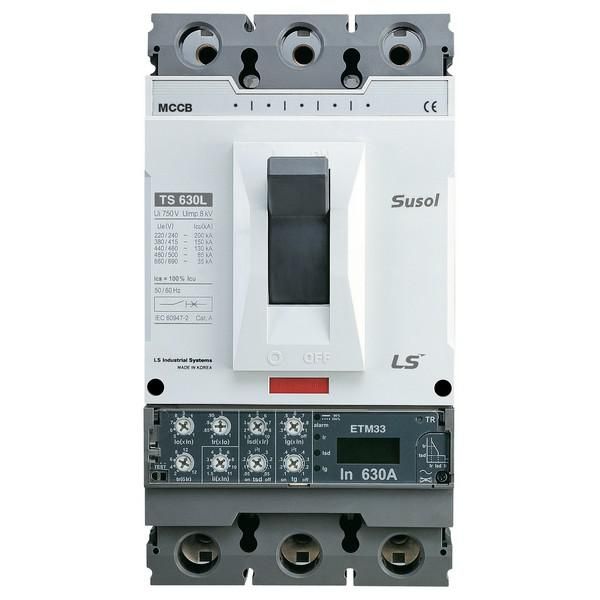

Автоматический выключатель TS630N (65kA) ETM33 630A 3P3T AEC | 0108018900 Lsis

Автоматический выключатель TS630N (65kA) 630A 3P3T AEC от LS Electric предназначен для защиты мощных электрических цепей от перегрузок и коротких замыканий. Устройство рассчитано на работу в сетях до 690 В переменного тока, обеспечивает надежную коммутацию при токе до 630 А и отключение при аварийном токе до 65 кА. Применяется в промышленных распределительных щитах, на входе оборудования высокой мощности.

Назначение и область применения

Автоматический выключатель TS630N (65kA) 630A 3P3T AEC используется для защиты силовых цепей промышленного оборудования от сверхтоков - как при длительной перегрузке, так и при внезапном коротком замыкании. Также он позволяет вручную включать и отключать нагрузку при необходимости обслуживания или ремонта. Подходит для установки в главных распределительных щитах, на входе в цеховые сети, у крупных двигателей, преобразователей частоты и систем бесперебойного питания.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальный ток: 630 А - максимальный постоянный ток, который устройство может проводить без срабатывания;
• Номинальная отключающая способность: 65 кА - максимальный ток короткого замыкания, при котором автомат гарантированно отключится без повреждения;
• Напряжение: 690 В - предельное рабочее напряжение переменного тока (AC);
• Тип тока: AC/DC - работает как в сетях переменного, так и постоянного тока, хотя основное применение - в AC;
• Тип исполнения: стационарное - предназначен для жесткой фиксации в щите, не снимается во время работы;
• Тип привода: ручной - управление осуществляется только механически через рычаг;
• Способ монтажа: монтажная плата - крепится болтами к металлической платформе внутри шкафа;
• Степень защиты: IP30 - защита от доступа инструментов и частиц больше 2,5 мм, но не герметична - требует установки в закрытый щит;
• Индикатор отключения: да - визуально показывает положение контактов (включен / отключен).

Совместимость и монтаж

Автоматический выключатель TS630N (65kA) 630A 3P3T AEC монтируется на специальную монтажную плиту из стали или алюминия толщиной не менее 2 мм. Крепление выполняется четырьмя болтами M8, расположенные по углам корпуса. Для подключения используются медные шины или кабели сечением до 240 мм2. Обязательно соблюдайте момент затяжки контактных зажимов - указан в руководстве LS Electric. Автомат совместим со стандартными DIN-рейками только через адаптеры; прямая установка на рейку невозможна.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-2 для автоматических выключателей в литом корпусе. Произведено по требованиям безопасности EN 61439 для сборочных щитов. Индикация положения контактов соответствует нормам IEC 60417. Наличие отключающей способности 65 кА гарантирует безопасность даже при серьезных авариях в энергообъектах класса II и III.

Преимущества

• Высокая отключающая способность (65 кА) - обеспечивает защиту в условиях высоких короткозамкнутых токов, характерных для крупных промышленных объектов;
• Литой корпус - повышенная прочность, устойчивость к механическим воздействиям и долгий срок службы;
• Четкая визуальная индикация состояния - легко определить, включен ли автомат, даже при плохом освещении;
• Поддержка переменного и постоянного тока - универсальность для сложных систем с DC-компонентами;
• Производитель LS Electric - проверенная технология, известная надежностью в тяжелых условиях эксплуатации.

Ограничения применения

• Не предназначен для частого включения/выключения - допускаются лишь нечастые операции (до 1–2 раз в день);
• Защита IP30 требует обязательной установки в закрытый электрошкаф - нельзя использовать на открытых площадках или в сырых помещениях;
• Не имеет встроенного электронного расцепителя - в описании производителя упоминается электронный расцепитель, однако в характеристиках он не указан; вероятно, имеется в виду другая модификация - данный экземпляр использует термомагнитный принцип срабатывания;
• Не поддерживает удалённое управление или сигнализацию - требуется внешняя система управления для автоматизации процессов.

Примеры использования

• Главный ввод в промышленный цех с мощностью более 400 кВт;
• Щит питания группы станков с ЧПУ;
• Защита входа в частотный преобразователь мощностью 500 кВт;
• Распределительный щит на заводе с высокими токами короткого замыкания (например, в металлургии или химической промышленности).

Практические советы

• При выборе автомата убедитесь, что расчетный ток короткого замыкания в вашей сети не превышает 65 кА - иначе устройство может выйти из строя;
• Для удобства обслуживания рекомендуется устанавливать TS630N (65kA) 630A 3P3T AEC рядом с рубильником или секционирующим выключателем;
• Обращайте внимание на посадочные отверстия - они стандартизированы под болты M8, но не подходят под другие модели автоматов;
• Проверьте соответствие сечения кабеля и момента затяжки - недостаточно плотный контакт вызывает нагрев, слишком большой - риск повреждения зажима;
• Этот автомат не является заменой для устройства защитного отключения (УЗО) - при необходимости защиты от утечек тока добавьте отдельный УЗО после него.
