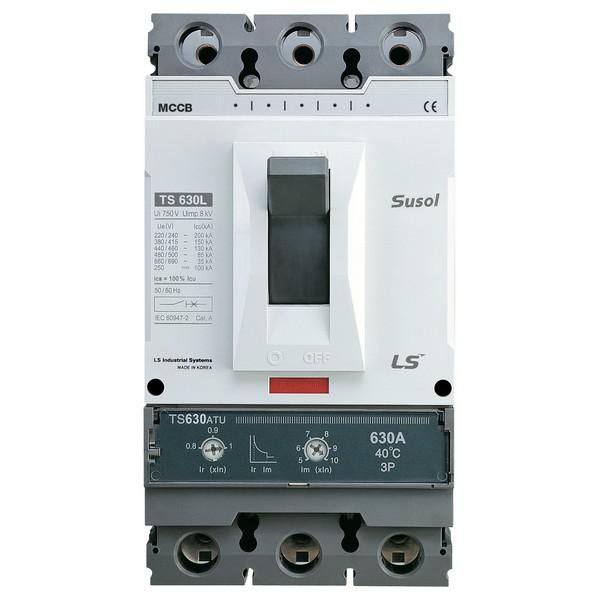

Автоматический выключатель TS630H (85kA) FMU 630A 3P3T | 0108002200 Lsis

Автоматический выключатель TS630H (85kA) FMU 630A 3P3T от LS Electric предназначен для защиты силовых сетей от перегрузок и коротких замыканий. Устройство рассчитано на работу в промышленных распределительных системах с высокими токами и обеспечивает надежное отключение даже при аварийных режимах. Артикул 108002200 соответствует модели с номиналом 630 А и отключающей способностью 85 кА.

Назначение и область применения

Автоматический выключатель TS630H (85kA) FMU 630A 3P3T используется для защиты электрических цепей в распределительных щитах промышленных объектов. Он защищает оборудование от повреждений из-за перегрузок и коротких замыканий, а также позволяет вручную включать и отключать нагрузку при необходимости. Подходит для установки в цепях с напряжением до 690 В переменного тока частотой 50 Гц. Применяется в энергообъектах, на заводах, в системах управления технологическими процессами.

Технические характеристики

• Номинальный ток: 630 А
• Напряжение: 690 В
• Количество полюсов: 3
• Номинальная отключающая способность: 85 кА
• Тип расцепителя: термомагнитный (тепловой + электромагнитный)
• Диапазон настройки защиты от перегрузки: 504–630 А
• Уставка магнитного расцепителя: 10 × In (6300 А)
• Род тока: переменный (AC) и постоянный (DC)
• Степень защиты: IP30 (защита от доступа пальцев и твердых предметов, но не от воды)
• Температурный диапазон: от –40 C до +40 C
• Способ монтажа: на монтажную плату
• Привод: ручной
• Указатель расцепления: есть (визуальное определение причины отключения)
• Исполнение: стационарное

Совместимость и монтаж

Автоматический выключатель TS630H (85kA) FMU 630A 3P3T устанавливается исключительно на монтажную плату - он не имеет шасси или DIN-рейки. Для монтажа требуется подготовить отверстия под крепежные болты и обеспечить жесткую фиксацию. Кабельные входы должны соответствовать сечению, допустимому для 630 А (обычно 1×240–2×185 мм2 медный провод). Обязательно соблюдайте момент затяжки контактов согласно документации LS Electric. Монтаж возможен только в сухих помещениях с контролируемой температурой.

Безопасность и стандарты

Устройство соответствует международным требованиям к автоматическим выключателям в литом корпусе. Номинальная отключающая способность 85 кА гарантирует безопасное отключение даже при максимальных токах КЗ в промышленных сетях. Конструкция выполнена в соответствии с принципами безопасности IEC 60947-2. Отсутствие защиты от брызг (IP30) требует установки в закрытые щитовые камеры.

Преимущества

• Высокая отключающая способность (85 кА) - подходит для мощных распределительных систем
• Регулируемый тепловой расцепитель - можно точно настроить порог перегрузки в пределах 504–630 А
• Четкий визуальный индикатор расцепления - ускоряет диагностику причин отказа
• Работает как на переменном, так и на постоянном токе - универсальность для сложных систем
• Литой корпус обеспечивает механическую прочность и долговечность

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует специальной монтажной платы
• Защита IP30 не защищает от влаги - запрещено использование во влажных, открытых или пыльных средах без дополнительной оболочки
• Температурный диапазон ограничен: ниже –40 C и выше +40 C работа не гарантирована
• Не рекомендован для частых операций включения/выключения - предназначен для редких коммутаций
• Требуется точная настройка расцепителей; некорректная уставка может привести к ложному срабатыванию или отказу защиты

Примеры использования

• Главный ввод в промышленном распределительном щите 690 В
• Защита крупного двигателя или преобразователя частоты
• Щиты питания конвейерных линий на заводе
• Распределительные пункты в металлургии, химической промышленности
• Системы бесперебойного питания с DC-компонентами

Практические советы

• При выборе проверьте соответствие сечения кабелей и зажимов автомата - недостаточно плотный контакт вызывает нагрев и выход из строя
• Настройте тепловой расцепитель на 90–95 % от максимальной рабочей нагрузки цепи - это минимизирует ложные срабатывания
• Обеспечьте достаточное пространство вокруг автомата для теплоотвода - особенно важно при работе на верхней границе температурного диапазона
• После каждого срабатывания проверьте состояние контактов и наличие следов дугового разряда - при наличии повреждений замените устройство
• Для обслуживания используйте только оригинальные комплектующие LS Electric - совместимость сторонних деталей не гарантируется
