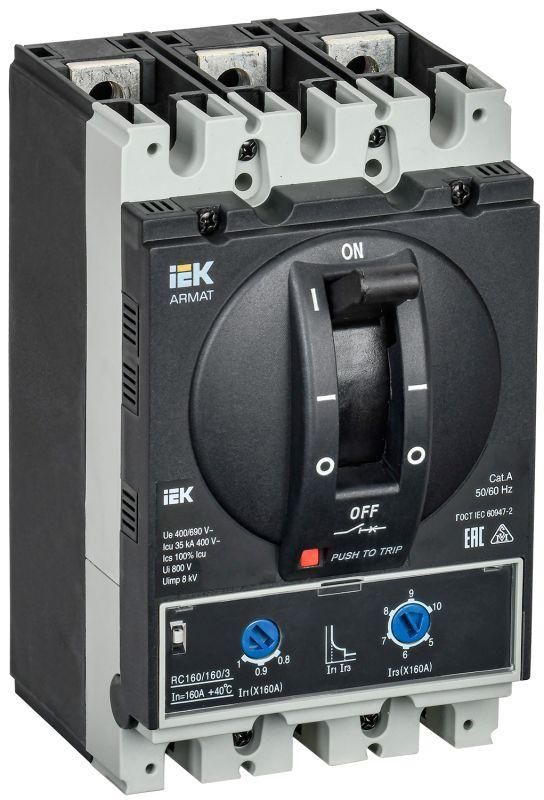

Выключатель автоматический в литом корпусе ARMAT 3P типоразмер D 35кА 160А расцепитель термомагнитный регулируемый - AR-MCCB-3D-035-0160A-ATUC IEK

Автоматический выключатель в литом корпусе 3 полюса типоразмер D 35 кА 160 А термомагнитный расцепитель регулируемый от бренда IEK (ИЭК) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных распределительных системах. Артикул ar-mccb-3d-035-0160a-atuc относится к серии ARMAT и рассчитан на длительную работу в условиях повышенной нагрузки.

Назначение и область применения

Автоматический выключатель используется для защиты трехфазных сетей переменного тока с напряжением до 690 В. Подходит для установки в распределительных щитах, ВРУ и других комплектных устройствах до 1600 А. Применяется на промышленных объектах - на станках, конвейерах, насосных станциях, в системах вентиляции и HVAC. Особенно эффективен там, где требуется точная настройка порогов срабатывания и высокая отключающая способность.

Технические характеристики

• Номинальный ток: 160 А - максимальный рабочий ток, который выключатель может проводить постоянно без срабатывания.
• Номинальная отключающая способность: 35 кА - максимальная величина тока короткого замыкания, которую выключатель способен безопасно отключить.
• Номинальное напряжение: 400 / 690 В - работает в сетях с фазным напряжением 400 В и линейным до 690 В.
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от долговременных перегрузок и магнитную защиту от коротких замыканий.
• Диапазон настройки защиты от перегрузки: 800–1600 А - позволяет задавать порог срабатывания выше номинала, что важно для пусковых токов двигателей.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Степень защиты IP20: защита от доступа пальцев и предметов более 12 мм; не защищен от воды и пыли - требует установки внутри закрытого шкафа.
• Срок службы: 15 лет - расчетный срок работы при соблюдении условий эксплуатации.
• Привод: моторный - возможность удаленного управления через внешний привод (опционально); также есть ручной переключатель для ручного управления.
• Защита по минимальному напряжению: да - автоматически отключается при снижении напряжения ниже допустимого уровня, предотвращая аварийный запуск оборудования после восстановления питания.
• Подключение: болтовое - силовые клеммы фиксируются гайками, обеспечивают прочное и надежное соединение.
• Способ монтажа: на монтажную плату - устанавливается на специальной раме или DIN-рейке в сборке, не является самонесущим.

Совместимость и монтаж

Автоматический выключатель совместим с другими изделиями серии ARMAT и может использоваться в комплектных распределительных устройствах IEK. Монтаж выполняется на монтажную плату - необходимо обеспечить жесткое крепление и правильную ориентацию. Болтовые соединения требуют затяжки с усилием, соответствующим рекомендациям производителя (обычно указано в руководстве). Для работы с моторным приводом потребуется дополнительно заказать и смонтировать приводной модуль. Убедитесь, что свободное пространство вокруг аппарата позволяет открывать крышку и выполнять обслуживание.

Безопасность и стандарты

Производится на автоматизированных линиях с контрольными проверками качества. Соответствует требованиям ГОСТ Р 50030.2 и международным стандартам IEC 60947-2. Все изделия проходят испытания в собственной лаборатории IEK GROUP в Москве и сторонних сертифицированных центрах. Гарантийный срок - 5 лет.

Преимущества

• Регулируемый порог защиты от перегрузки (800–1600 А) позволяет адаптировать выключатель под оборудование с высокими пусковыми токами, например, двигатели.
• Высокая отключающая способность (35 кА) обеспечивает безопасность даже при серьезных КЗ в мощных промышленных сетях.
• Функция защиты по минимальному напряжению исключает самопроизвольный запуск механизмов после отключения электроэнергии.
• Моторный привод (опционально) позволяет дистанционно управлять выключателем из центрального пункта управления.
• Литой корпус повышает механическую прочность и герметичность внутренней части, снижая риск выхода из строя из-за вибраций или загрязнений.

Ограничения применения

• Не предназначена для открытой установки - степень защиты IP20 требует помещения в закрытый шкаф или щит.
• Настройка защиты возможна только в диапазоне 800–1600 А - нельзя использовать для нагрузок менее 800 А.
• Отсутствие вспомогательных контактов - для сигнализации состояния (например, “замкнут”/“разомкнут”) потребуется внешнее решение.
• Не подходит для бытовых или слаботочных систем - только для промышленных 3-фазных сетей.

Примеры использования

• Щит распределения электроэнергии на заводе с несколькими асинхронными двигателями мощностью до 75 кВт.
• Контрольный автомат в ВРУ производственного цеха, защищающий основную линию 400 В.
• Цепь питания системы кондиционирования воздуха в логистическом центре, где важна защита от просадок напряжения.
• Объект с частотным преобразователем - благодаря регулируемому расцепителю можно избежать ложных срабатываний при пуске.

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки и настроенного порога защиты - он должен быть не меньше 1,1×I_нагр, но не превышать 1600 А.
• При использовании моторного привода убедитесь, что кабель управления имеет достаточное сечение и экранирование, чтобы избежать помех.
• При монтаже на плату используйте только подходящие крепежные элементы - не переусиливайте болты, чтобы не повредить корпус.
• Для удобства обслуживания оставьте минимум 100 мм свободного пространства перед лицевой панелью.
• Проверяйте состояние контактных поверхностей каждые 1–2 года - особенно в средах с высокой влажностью или пылью, даже при IP20.
