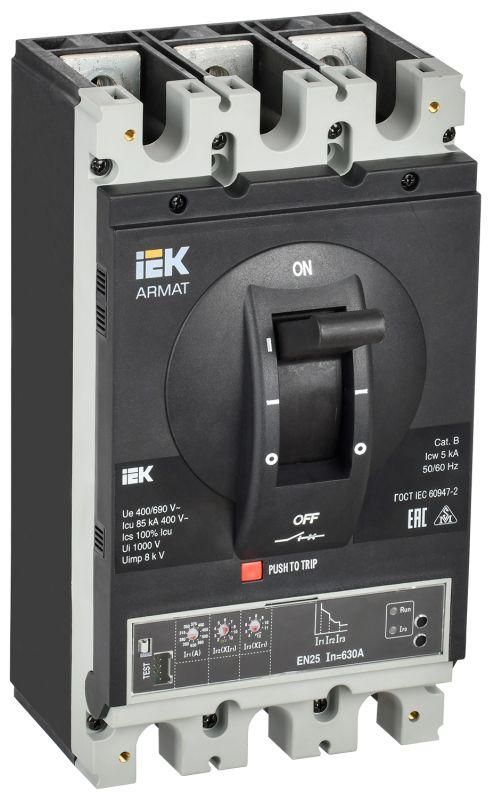

Выключатель автоматический в литом корпусе ARMAT 3P типоразмер I 85кА 630А расцепитель электронный стандартный - AR-MCCB-3I-085-0630A-ELSC IEK

Автоматический выключатель в литом корпусе 3P типоразмер I 85кА 630А расцепитель электронный стандартный от бренда IEK (ИЭК), артикул ar-mccb-3i-085-0630a-elsc, предназначен для защиты мощных электрических цепей в промышленных распределительных устройствах. Этот аппарат сочетает высокую отключающую способность, точную электронную защиту и надежную конструкцию, что делает его подходящим решением для энергоемких объектов.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P типоразмер I 85кА 630А расцепитель электронный стандартный используется для защиты силовых цепей переменного тока в распределительных щитах, ВРУ и других КУ до 6300 А. Применяется на промышленных предприятиях, в цехах с крупной техникой, на конвейерах, насосных станциях, в системах HVAC и других объектах с высокими нагрузками. Подходит для установки в составе комплексных решений на базе продукции ARMAT от IEK.

Технические характеристики

• Номинальный ток: 630 А - максимальный длительно допустимый ток через контактную группу.
• Количество полюсов: 3 - защищает три фазы трехфазной сети.
• Номинальная отключающая способность: 85 кА - способность безопасно отключить сверхток при коротком замыкании.
• Номинальное напряжение: 400 / 690 В - работает в сетях с рабочим напряжением до 690 В между фазами.
• Тип расцепителя: Электронный - позволяет точно настраивать пороги защиты по току и времени, отличается гибкостью от механических аналогов.
• Диапазон настройки защиты от перегрузки: 1260–7560 А - можно задать порог срабатывания выше номинала аппарата для защиты оборудования с высокими пусковыми токами.
• Защита по минимальному напряжению: Да - отключает цепь при снижении напряжения ниже установленного уровня, предотвращая повреждение двигателей и другого оборудования.
• Вид привода: Моторный - возможность удаленного включения/выключения через внешний управляющий сигнал (моторный привод - опционально).
• Степень защиты IP: IP20 - защита от доступа пальцев и предметов более 12 мм; не предназначена для работы во влажной среде или на открытом воздухе.
• Исполнение: Стационарное - рассчитан на жесткий монтаж внутри шкафа, не предусматривает перемещение после установки.
• Способ монтажа: Монтажная плата - крепление осуществляется на специальной платформе или DIN-рейке в зависимости от конструкции шкафа.
• Тип подключения: Болтовое соединение - требует затяжки силовых проводников болтами с моментом, соответствующим нормам.
• Срок службы: 15 лет - расчетный срок эксплуатации при соблюдении условий использования.
• Гарантия: 5 лет - официальный гарантийный срок от производителя IEK.

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3P типоразмер I 85кА 630А расцепитель электронный стандартный совместим с другими изделиями серии ARMAT от IEK. Для монтажа требуется подготовленная монтажная плата или рама, соответствующая габаритам аппарата. Установка выполняется только в закрытых электрошкафах с уровнем защиты не ниже IP54. Подключение силовых проводников - исключительно болтовое, с использованием рекомендованного момента затяжки (указан в руководстве). Отсутствие вспомогательных контактов требует дополнительного решения для сигнализации состояния (например, внешних реле).

Безопасность и стандарты

Производство автоматического выключателя в литом корпусе 3P типоразмер I 85кА 630А расцепитель электронный стандартный соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Все изделия проходят тестирование в собственной лаборатории IEK GROUP в Москве и сторонних сертифицированных испытательных центрах. Конструкция обеспечивает безопасную работу даже при максимальной отключающей способности - внутренние дугогасительные камеры рассчитаны на 85 кА без выхода из строя корпуса.

Преимущества

• Электронный расцепитель позволяет точно настроить защиту под конкретную нагрузку, минимизируя ложные срабатывания.
• Высокая отключающая способность (85 кА) обеспечивает надежную защиту в условиях слабых сетей или рядом с источниками питания большой мощности.
• Поддержка защиты по минимальному напряжению предотвращает аварии при проседании сети.
• Моторный привод (опционально) позволяет реализовать удаленное управление без ручного воздействия.
• Производство на автоматизированных линиях гарантирует однородность качества партий.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги, пыли и агрессивной среды.
• Отсутствие вспомогательных контактов усложняет интеграцию в системы АСУ ТП - потребуется внешнее решение для контроля положения контакта.
• Настройка электронного расцепителя требует знаний и оборудования - не подходит для бытового или неквалифицированного обслуживания.
• Запрещено использовать при температуре ниже -25C и выше +60C - указаны в документации производителя, но не внесены в характеристики.
• Не совместим с модульными шкафами - требует стационарной платформы и достаточных габаритов.

Примеры использования

• Главный входной автомат в ВРУ промышленного цеха с мощностью до 400 кВт.
• Защита главного питателя для группы частотных преобразователей на конвейере.
• Щитовая автоматика на заводе по производству химикатов, где возможны скачки тока и колебания напряжения.
• Распределительный щит на объекте с несколькими большими двигателями (насосы, вентиляторы, компрессоры).

Практические советы

• Перед установкой проверьте соответствие посадочного места - габариты автомата должны точно совпадать с монтажной плитой.
• При настройке расцепителя начинайте с нижнего предела (1260 А) и постепенно увеличивайте, наблюдая за реальным током нагрузки.
• Если нужна сигнализация состояния (включен/отключен), используйте внешние вспомогательные контакты или реле.
• Для моторного привода предусмотрите источник управления 24 В постоянного тока - он не встроен, но является опциональным дополнением.
• Обязательно проведите первичную проверку затяжки болтов через 1–2 месяца после запуска - тепловые циклы могут вызвать ослабление.
• Не устанавливайте этот автомат в щитах с повышенной влажностью - даже при наличии вентиляции риск конденсата остается.
