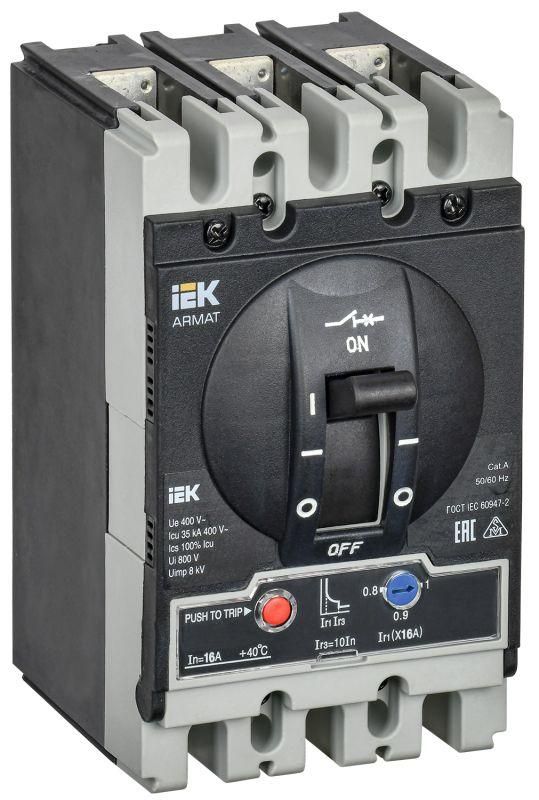

Выключатель автоматический в литом корпусе 3п S 35кА 16А расцепитель термомагнитный регулируемый ARMAT IEK AR-MCCB-3S-035-0016A-ATUC

Автоматический выключатель в литом корпусе 3P S 35кА 16А расцепитель термомагнитный регулируемый от бренда IEK (ИЭК) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммерческих распределительных устройствах. Артикул ar-mccb-3s-035-0016a-atuc относится к серии ARMAT и обеспечивает надежную работу в условиях повышенных требований к безопасности.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P S 35кА 16А расцепитель термомагнитный регулируемый используется для защиты трехфазных сетей переменного тока с напряжением до 400 В. Применяется в распределительных щитах, ВРУ, КРУ и других комплектных устройствах на промышленных объектах, в цехах, на конвейерах, у насосных станций и в системах HVAC. Подходит для установки там, где требуется точная настройка порогов срабатывания и высокая отключающая способность.

Технические характеристики

• Номинальный ток: 16 А - максимальный допустимый ток при длительной работе без срабатывания.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 35 кА - способен безопасно отключить цепь при токе короткого замыкания до 35 тысяч ампер.
• Номинальное напряжение: 400 В - рассчитан на использование в сетях 400 В переменного тока (380–415 В).
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от перегрузок и магнитную защиту от коротких замыканий.
• Диапазон настройки защиты от перегрузки: 160 А - возможность регулировки порога срабатывания теплового расцепителя в пределах 160 А; важно: это не номинальный ток, а предельный диапазон настройки, который позволяет использовать выключатель с другими номиналами через внешние трансформаторы тока (не встроенные).
• Степень защиты IP20 - защита от доступа пальцев и твердых предметов >12,5 мм, но не от воды и пыли. Устанавливается внутри закрытых шкафов.
• Способ монтажа: монтажная плата - крепление на DIN-рейку или специальные платы, не предназначено для прямого подключения к шинам без дополнительных креплений.
• Тип подключения: болтовое - провода фиксируются винтами, требует правильного момента затяжки.
• Привод: ручка-переключатель - управление вручную, моторный привод - опционально, не входит в базовую комплектацию.
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже установленного уровня, что предотвращает самозапуск оборудования после восстановления питания.
• Срок службы: 15 лет - расчетный срок работы при соблюдении условий эксплуатации.
• Количество вспомогательных контактов: 0 - нет возможности подключить сигнализацию состояния (вкл/выкл) без модификации.

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3P S 35кА 16А расцепитель термомагнитный регулируемый совместим с DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа требуется свободное место вокруг аппарата - минимум 50 мм с каждой стороны для теплоотвода. Болтовые клеммы требуют использования медных жил сечением до 25 мм2. Максимальный момент затяжки - 2,5 Нм. Не рекомендуется применять с алюминиевыми проводами без переходных наконечников. Моторный привод можно установить дополнительно, но он продается отдельно и требует согласования с проектом.

Безопасность и стандарты

Произведен в соответствии с международными стандартами IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для использования в России и странах ЕАЭС. Все изделия проходят тестирование в собственной лаборатории IEK GROUP в Москве и сторонних испытательных центрах. Гарантийный срок - 5 лет.

Преимущества

• Регулируемый термомагнитный расцепитель - позволяет точно адаптировать защиту под конкретную нагрузку, даже если номинальный ток 16 А, а диапазон настройки до 160 А.
• Высокая отключающая способность 35 кА - обеспечивает безопасность в сетях с большими токами КЗ, характерных для промышленных объектов.
• Защита по минимальному напряжению - исключает автономный запуск оборудования после отключения электроэнергии, повышает безопасность персонала.
• Литой корпус из прочного поликарбоната - устойчив к механическим воздействиям и химическим средам в помещениях с агрессивной средой.
• Произведён на автоматизированных линиях - обеспечивает стабильное качество и долговечность.

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP20 требует герметичного шкафа.
• Отсутствие вспомогательных контактов - нельзя подключить сигналы удаленного контроля состояния без доработки или установки дополнительных модулей.
• Настройка расцепителя до 160 А возможна только при использовании внешних трансформаторов тока (ТТ); встроенная система работает только с номиналом 16 А без ТТ.
• Не поддерживает дистанционное управление в базовой версии - для этого нужен опциональный моторный привод.
• Не рекомендован для частых операций включения/отключения более 1000 раз в год - ограниченная механическая износостойкость.

Примеры использования

• Щитовая на входе в цех с мощностью 100 кВт - защита трёх фаз от перегрузок и КЗ.
• Контур питания конвейерной линии с двигателями 11 кВт - настройка расцепителя под реальный рабочий ток.
• Распределительный щит в пищевом производстве - благодаря защите по минимальному напряжению предотвращаются сбои в технологическом процессе после скачков сети.
• Объекты с высокой плотностью оборудования - где важна селективность и надежность отключения.

Практические советы

• Перед установкой проверьте соответствие номинала автомата нагрузке - 16 А не значит, что вы можете подключить 160 А. Диапазон настройки 160 А работает только с трансформаторами тока, которые необходимо заказывать отдельно.
• При монтаже используйте калиброванный ключ для затяжки болтов - недостаточно или слишком сильное усилие приведёт к нагреву и выходу из строя.
• Если вам нужны сигналы состояния (например, “выключен”), выбирайте модель с вспомогательными контактами или добавьте модуль.
• Для промышленных объектов с высокой вероятностью КЗ - этот аппарат хорош, но убедитесь, что вся сеть спроектирована с учётом 35 кА - иначе другие элементы могут не выдержать.
• Не устанавливайте рядом с источниками тепла - температурный режим влияет на точность срабатывания терморасцепителя.
