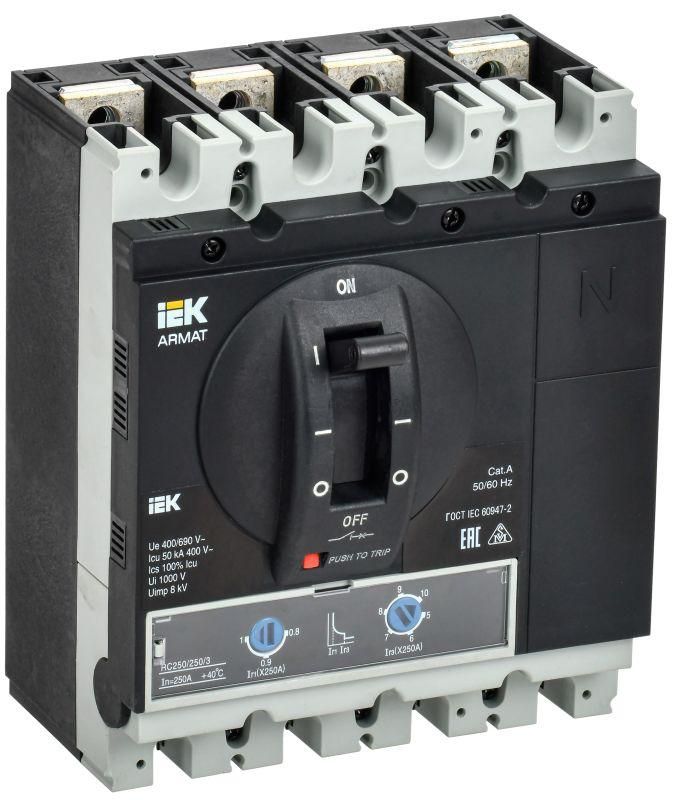

Выключатель автоматический в литом корпусе ARMAT 4P типоразмер G 50кА 250А расцепитель термомагнитный регулируемый - AR-MCCB-4G-050-0250A-ATUC IEK

Автоматический выключатель в литом корпусе 4P G 50кА 250А расцепитель термомагнитный регулируемый от бренда IEK (ИЭК) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных распределительных системах. Артикул ar-mccb-4g-050-0250a-atuc соответствует требованиям к надежной работе в условиях высоких токов и требует точного подбора по параметрам нагрузки.

Назначение и область применения

Автоматический выключатель в литом корпусе 4P G 50кА 250А расцепитель термомагнитный регулируемый используется для защиты четырёхфазных сетей переменного тока с напряжением до 400 В. Применяется в распределительных щитах, ВРУ, КРУ и других комплектных устройствах на промышленных объектах - например, на заводах, в логистических центрах, на насосных станциях и в системах кондиционирования крупных зданий. Подходит для установки в цепях с высокой вероятностью коротких замыканий благодаря отключающей способности 50 кА.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Номинальный ток: 250 А
• Количество полюсов: 4
• Номинальная отключающая способность: 50 кА
• Номинальное напряжение: 400 В
• Тип расцепителя: Термомагнитный, с возможностью регулировки
• Диапазон настройки защиты от перегрузки: 1250–2500 А (выше номинала - для защиты двигателей и мощных потребителей)
• Защита по минимальному напряжению: Да - отключает при снижении напряжения ниже допустимого уровня
• Степень защиты IP: IP20 - защищён от доступа пальцами, но не от пыли и воды
• Исполнение: Стационарное - не предназначено для перемещения
• Способ монтажа: На монтажную плату (панель)
• Тип элемента управления: Ручка-переключатель
• Подключение силовых проводов: Болтовое
• Срок службы: 15 лет
• Моторный привод: Возможен опционально (не встроен)
• Вспомогательные контакты: Отсутствуют

Совместимость и монтаж

Автоматический выключатель в литом корпусе 4P G 50кА 250А расцепитель термомагнитный регулируемый устанавливается на металлическую монтажную плиту или DIN-рейку через специальные крепления, предусмотренные конструкцией. Для подключения используйте медные жилы сечением, соответствующим току 250 А - рекомендовано сечение не менее 95 мм2. Болтовые зажимы затягиваются моментом 8–10 Нм. Убедитесь, что монтажная плита имеет достаточную прочность и теплоотвод. Моторный привод можно установить дополнительно, если требуется дистанционное управление - он совместим с другими моделями серии ARMAT.

Безопасность и стандарты

Произведён в соответствии с международными стандартами IEC 60947-2. Все тесты проходили как в независимых лабораториях, так и в собственной испытательной лаборатории IEK GROUP в Москве. Гарантийный срок - 5 лет. Защита по минимальному напряжению предотвращает аварийные запуски оборудования при проседании сети. Автоматический выключатель в литом корпусе 4P G 50кА 250А расцепитель термомагнитный регулируемый не содержит опасных материалов и соответствует RoHS.

Преимущества

• Регулируемый порог срабатывания по перегрузке позволяет точно адаптировать защиту под конкретную нагрузку - особенно важно для двигателей и частотных преобразователей
• Высокая отключающая способность (50 кА) обеспечивает безопасность даже при серьёзных КЗ в промышленных сетях
• Наличие защиты по минимальному напряжению исключает самозапуск оборудования после восстановления питания
• Литой корпус из прочного полимера повышает механическую устойчивость и долговечность
• Серия ARMAT от IEK производится на автоматизированных линиях с жестким контролем качества

Ограничения применения

• Не предназначен для установки в помещениях с повышенной влажностью или пылью - степень защиты IP20 не обеспечивает герметичность
• Не работает без внешнего моторного привода при необходимости удалённого управления - его необходимо заказывать отдельно
• Отсутствие вспомогательных контактов ограничивает возможности сигнализации состояния - если нужны сигналы “вкл/выкл”, придётся использовать внешние реле
• Не рассчитан на частые операции включения/отключения - максимальная коммутационная износостойкость рассчитана на нормальный режим работы, а не на частое переключение

Примеры использования

• Щитовая распределительная станция на химическом заводе - защита четырёх фаз главного ввода мощностью 250 А
• Контур питания конвейера с двигателями 200 кВт - регулировка порога срабатывания на 2000 А позволяет избежать ложных отключений при пуске
• Система кондиционирования большого торгового центра - защита от просадки напряжения во время пиковых нагрузок

Практические советы

• Перед установкой проверьте соответствие номинального тока автомата нагрузке - 250 А не значит, что можно подключать любую нагрузку до этого значения; учтите коэффициенты длительности и температурные условия окружающей среды
• Настройку расцепителя выполняйте только после подключения нагрузки и с использованием токоизмерительных клещей - задавайте порог чуть выше максимального рабочего тока
• Если нужна сигнализация состояния - добавьте внешний контактный модуль или реле контроля
• Для обслуживания отключайте питание и используйте средства индивидуальной защиты - даже при отключенном положении внутри есть потенциально опасные части
• При замене аналога - сверьте габариты и шаг монтажных отверстий. Артикул ar-mccb-4g-050-0250a-atuc имеет фиксированную форму и не всегда взаимозаменяем с другими сериями
