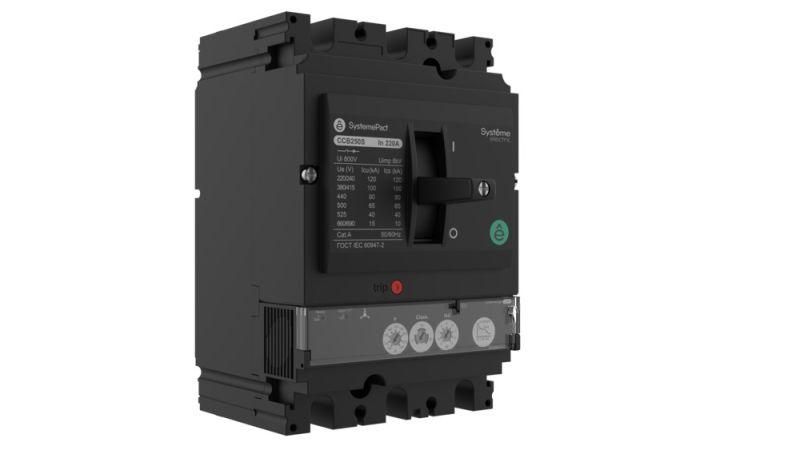

Выключатель автоматический в литом корпусе SYSTEMEPACT CCB100 150KA S2.2M 3P3D 25A рычаг - SPC100L02522M3DF APC

Автоматический выключатель в литом корпусе SystemePact CCB100 150kA S2.2M 3P3D 25A с рычагом предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в промышленных системах управления, особенно там, где требуется надёжная защита двигателей до 250 кВт. Бренд Systeme Electric и артикул spc100l02522m3df указывают на серию SystemePact CCB - продукцию для жёстких условий эксплуатации.

Назначение и область применения

Этот автоматический выключатель используется в качестве основного средства защиты в схемах управления электродвигателями, часто совмещается с контакторами. Подходит для установки в щитах промышленного оборудования: насосы, компрессоры, конвейеры, станки. Особенно рекомендован для морских судов и других объектов с повышенными требованиями к надёжности. Обеспечивает защиту от перегрузок, коротких замыканий и неполнофазного режима.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети одновременно.
• Номинальная отключающая способность: 150 кА - способен безопасно прервать ток короткого замыкания до 150 тысяч ампер.
• Номинальное напряжение: 690 В - работает в сетях переменного тока до этой величины, включая 400 В и 480 В.
• Тип расцепителя: термомагнитный + электронный - сочетает тепловую защиту от перегрузок и быстрое срабатывание при КЗ; электронный модуль позволяет точнее настраивать пороги и получать данные удалённо.
• Степень защиты IP40 - предохраняет от твёрдых частиц крупнее 1 мм, но не от воды. Установка допускается только внутри закрытых щитов.
• Конструктивное исполнение: стационарное - не предназначено для перемещения после монтажа.
• Способ монтажа: монтажная плата - устанавливается на специальную платформу с болтовыми соединениями, не требует DIN-рейки.
• Гарантийный срок: 60 месяцев - один из самых длинных в классе аналогичных устройств.
• Защита по минимальному напряжению: да - автоматически отключает нагрузку при снижении напряжения ниже заданного уровня, предотвращая самозапуск оборудования.
• Вид привода: ручной - включение/выключение осуществляется через механический рычаг.

Совместимость и монтаж

Устройство рассчитано на монтаж на специализированную монтажную плату, которая должна соответствовать габаритным чертежам SystemePact CCB. Для правильной установки необходимо соблюдать шаг крепления и момент затяжки болтов, указанные в документации производителя. Выключатель не совместим с типовыми DIN-рейками. Работает в паре с контакторами системы SystemePact - образует готовый комплекс защиты двигателя. Электронный расцепитель SystemeLogic 2 M поддерживает удалённое параметрирование через интерфейсы связи (например, Modbus), что удобно для интеграции в SCADA-системы.

Безопасность и стандарты

Соответствует международным нормам IEC 60947-2 для аппаратов низкого напряжения. Наличие защиты по минимальному напряжению и высокой отключающей способности делает его подходящим для использования в зонах с риском аварийного запуска или высоких токов КЗ. Сертифицирован для применения на морских судах - прошёл тестирование на вибрацию, влажность и коррозионную стойкость.

Преимущества

• Высокая отключающая способность (150 кА) - обеспечивает безопасность даже в условиях слабых сетевых сопротивлений, характерных для крупных промышленных объектов.
• Ротоактивная контактная система - увеличивает срок службы контактов за счёт равномерного износа и самоочищения поверхности.
• Электронный расцепитель SystemeLogic 2 M - позволяет точно настроить время и ток срабатывания, диагностировать состояние и управлять устройством дистанционно.
• Длительный срок службы - благодаря качественным материалам и конструкции, устройство сохраняет работоспособность при частых операциях включения/отключения.
• Универсальность монтажа - подходит для стационарных решений, в том числе в ограниченном пространстве щита.

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP40 исключает использование во влажных, пыльных или наружных средах без дополнительной оболочки.
• Требует монтажной платы - нельзя установить на обычную DIN-рейку, что усложняет замену в существующих щитах, спроектированных под стандартные автоматы.
• Не подходит для однофазных цепей - только трёхфазные системы с нулём и заземлением.
• Электронный расцепитель требует питания - для функционирования всех функций (удалённое управление, параметрирование) необходим источник постоянного тока 24 В постоянного тока, который не всегда есть в базовой схеме.

Примеры использования

• Щит управления насосной станцией на морском судне - защита трехфазного насоса мощностью 200 кВт от перегрузки и внезапного падения напряжения.
• Линия конвейера на пищевом заводе - обеспечение безопасного отключения при КЗ и предотвращение самозапуска после восстановления питания.
• Промышленный компрессор с частотным преобразователем - совместная работа с контактором и расцепителем для точной защиты двигателя.

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на монтажной плате - диаметр и расположение должны точно совпадать с чертежами SystemePact CCB.
• Используйте только оригинальные клеммы и провода сечением, соответствующим 25 А - недостаточное сечение вызывает нагрев и выход из строя.
• Настройка электронного расцепителя выполняется через программное обеспечение SE Configurator - не пытайтесь изменять параметры вручную без знания алгоритма.
• При использовании на судах регулярно проверяйте герметичность щита - хотя выключатель IP40, внешняя среда может влиять на всю систему.
• Для замены устройства - отключите питание, снимите монтажную плату полностью, не пытайтесь вытащить выключатель без демонтажа креплений.
