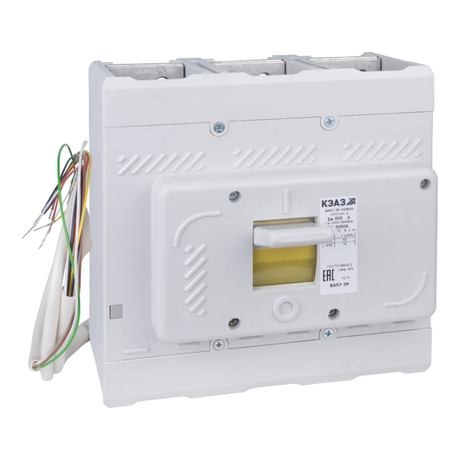

Выключатель автоматический ВА57-39-834710-400А-4000-220DC-НР230AC/220DC-УХЛ3 | 361969 КЭАЗ

Автоматический выключатель ВА57-39-834710 от КЭАЗ предназначен для защиты цепей постоянного тока до 400 А и рассчитан на работу в условиях повышенной влажности и перепадов температур. Этот прибор обеспечивает надёжное отключение при аварийных токах до 40 кА и применяется в системах с высокой нагрузкой, где важна устойчивость к внешним воздействиям.

Назначение и область применения

Выключатель ВА57-39-834710 используется для коммутации и защиты электрических цепей постоянного тока (220 В DC) с номинальным током до 400 А. Он защищает оборудование от сверхтоков и коротких замыканий. Применяется в промышленных системах: зарядных станциях для аккумуляторов, электродвигателях постоянного тока, преобразователях частоты, системах энергообеспечения железных дорог и других объектах с постоянным током средней и большой мощности.

Технические характеристики

• Номинальное напряжение: 220 В постоянного тока (DC)
• Номинальный ток: 400 А
• Отключающая способность: 40 кА - способен безопасно прерывать максимальные токи короткого замыкания
• Число полюсов: 2 - управление двумя проводниками одновременно
• Степень защиты: IP20 - защита от доступа пальцами и твердых предметов >12,5 мм; не защищен от воды
• Тип управления: рычаговый - удобная механическая ручка для ручного включения/выключения
• Конструкция: встраиваемое устройство фиксированной установки - монтируется в щиты и шкафы
• Подключение: винтовые зажимы - надёжное соединение с медными жилами
• Количество нормально открытых (НО) контактов: 1 - сигнализацией состояния (например, “включен”)
• Количество нормально закрытых (НЗ) контактов: 1 - сигнализацией состояния (“отключен”)
• Исполнение: УХЛ3 - предназначено для работы в умеренном и холодном климате с возможностью эксплуатации при температуре от −40C до +40C

Совместимость и монтаж

Выключатель ВА57-39-834710 совместим с DIN-рейками шириной 35 мм, что позволяет легко устанавливать его в типовые распределительные щиты. Для монтажа требуется свободное место вокруг устройства - минимум 50 мм с каждой стороны для теплоотвода и обслуживания. Подключение выполняется через винтовые зажимы: рекомендуется использовать многожильные или одножильные медные провода сечением от 16 до 95 мм2. Перед первичным включением проверьте затяжку винтов моментом 1,5–2,0 Нм - недостаточная затяжка вызывает нагрев, избыточная - повреждает контактную группу.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2 для аппаратов низковольтного распределения. Конструкция выполнена в литом корпусе, исключающем доступ к токоведущим частям при установленном положении. Отключение происходит при превышении порогового значения тока - без необходимости регулировки. Автоматика работает без внешнего питания, что делает её отказоустойчивой даже при потере контроля.

Преимущества

• Высокая отключающая способность (40 кА) - гарантирует безопасность в сетях с большими токами КЗ
• Два силовых полюса обеспечивают полноценное отключение всех проводников цепи
• Наличие одного НО и одного НЗ контакта позволяет интегрировать сигналы в системы управления и контроля
• Механизм с рычаговым управлением даёт четкий тактильный отклик - оператор сразу видит состояние аппарата
• Климатическое исполнение УХЛ3 - надёжная работа в суровых условиях, включая запылённые помещения

Ограничения применения

• Не переменного тока - применение на AC-сетях приведёт к выходу из строя
• Защита IP20 не предохраняет от брызг, пыли и влаги - нельзя устанавливать вне помещений или в сырых местах без дополнительной защиты
• Не имеет функции регулировки тока срабатывания - фиксированный порог 400 А требует точного подбора по нагрузке
• Не поддерживает модульные расширения - невозможно добавить дополнительные контакты или расцепители

Примеры использования

• Щитовая система зарядки электробусов - защита от КЗ при работе с массивными аккумуляторными банками
• Цепи питания двигателей постоянного тока на конвейерах металлургических производств
• Системы освещения и управления на железнодорожных станциях с питанием от постоянного тока
• Фотоэлектростанции с батарейными хранилищами - защита входных цепей постоянного тока перед инвертером

Практические советы

• Перед установкой обязательно проверьте соответствие напряжения сети - 220 V DC, а не переменный ток!
• Используйте термостабилизирующие прокладки при монтаже рядом с источниками тепла - перегрев снижает срок службы
• Обязательно используйте пломбирование после первого включения - это сохраняет гарантию и предотвращает неквалифицированные вмешательства
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной эксплуатации - окисление увеличивает переходное сопротивление
• Выбирая аналоги, обращайте внимание на наличие двухполюсного исполнения и класс отключения 40 кА - многие модели имеют меньшую мощность
