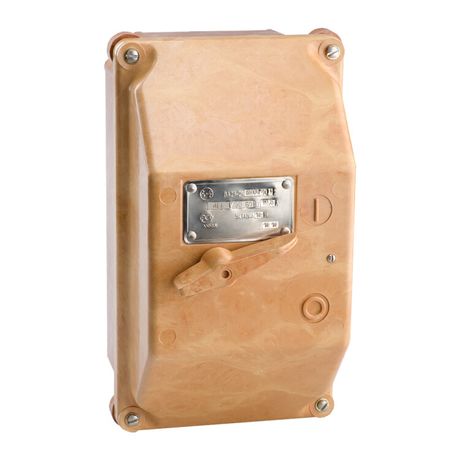

Выключатель автоматический ВА21-29-220010-6,3А-3Iн-400AC-IP54-У2 | 100926 КЭАЗ

Автоматический выключатель ВА21-29-220010 от КЭАЗ - двухполюсный прибор в литом корпусе с номинальным током 6,3 А и степенью защиты IP54, предназначен для защиты цепей от перегрузок и коротких замыканий в условиях повышенной запыленности и влажности. Подходит для установки на монтажную плату в промышленных устройствах.

Назначение и область применения

Выключатель ВА21-29-220010 используется для коммутации и защиты электрических цепей переменного тока частотой 50/60 Гц. Он обеспечивает автоматическое отключение при превышении допустимого тока (перегрузка) и при коротком замыкании. Применяется в силовых щитах, пультах управления, станках, конвейерах и других промышленных системах, где требуется надежная защита от аварийных ситуаций.

Технические характеристики

• Номинальное напряжение: 400 В AC
• Номинальный ток: 6,3 А
• Количество полюсов: 2
• Номинальная отключающая способность: 10 кА
• Тип расцепителя: электромагнитный (только защита от короткого замыкания)
• Уставка срабатывания магнитного расцепителя: 3Iн (18,9 А)
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Климатическое исполнение: У2 - работает при температурах от -40 C до +60 C
• Максимальное сечение кабеля: 25 мм2
• Подключение: винтовые зажимы
• Частота: 50/60 Гц
• Способ монтажа: на монтажную плату
• Привод: ручной через переключатель
• Наличие дугогасительной камеры: да (две камеры для каждого полюса)

Совместимость и монтаж

Выключатель ВА21-29-220010 устанавливается на монтажную плату с помощью винтового крепления. Для подключения используются винтовые зажимы, рассчитанные на провода сечением до 25 мм2. Обязательно соблюдайте момент затяжки - переусердствовать нельзя, чтобы не повредить контактные площадки. Монтаж возможен только в вертикальном положении, как указано в технической документации КЭАЗ. Отсутствие вспомогательных контактов исключает возможность удаленного контроля состояния аппарата.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ P 50030.2-2010, который определяет безопасность и тестирование автоматических выключателей в литом корпусе. Сертифицирован в Реестре радиоэлектронной продукции (код РЭ-2516/20). Конструкция с двумя дугогасительными камерами снижает риск возгорания при отключении больших токов.

Преимущества

• Литой корпус обеспечивает высокую механическую прочность и герметичность
• Защита IP54 позволяет использовать устройство в помещениях с повышенной влажностью и пылью
• Широкий диапазон рабочих температур (-40…+60 C) делает его пригодным для холодных и жарких условий
• Надёжная система гашения дуги увеличивает срок службы контактов
• Простая ручная операция - легко визуально определить состояние (вкл./выкл.)

Ограничения применения

• Не предназначен для защиты от перегрузок - только от коротких замыканий (установка 3Iн фиксирована)
• Отсутствуют вспомогательные контакты - невозможно подключить сигнализацию или блокировку
• Не поддерживает дистанционное управление - только ручное включение/отключение
• Имеет ограниченную отключающую способность (10 кА); не применяется в сетях с высокими токами КЗ выше этого значения
• Требуется монтаж на плату; не совместим с DIN-рейкой

Примеры использования

• Щиты управления насосными станциями в условиях сырости
• Защита двигателей малой мощности на конвейерах
• Компоненты встроенных пультов на производстве с высоким уровнем пыли
• Цепи питания сварочных аппаратов с импульсными нагрузками

Практические советы

• Выбирая ВА21-29-220010, проверьте, что расчетный ток короткого замыкания в вашей сети не превышает 10 кА
• При использовании в холодных условиях (ниже -20 C) перед первым включением дайте прибору адаптироваться к температуре
• Не используйте провода сечением менее 1,5 мм2 - это может вызвать перегрев винтовых зажимов
• При сборке щита убедитесь, что рядом с выключателем есть свободное место для доступа к ручке - он не имеет функции дистанционного управления
• Для замены - всегда отключите питание. Литый корпус не предусматривает сервисного обслуживания внутренних компонентов
