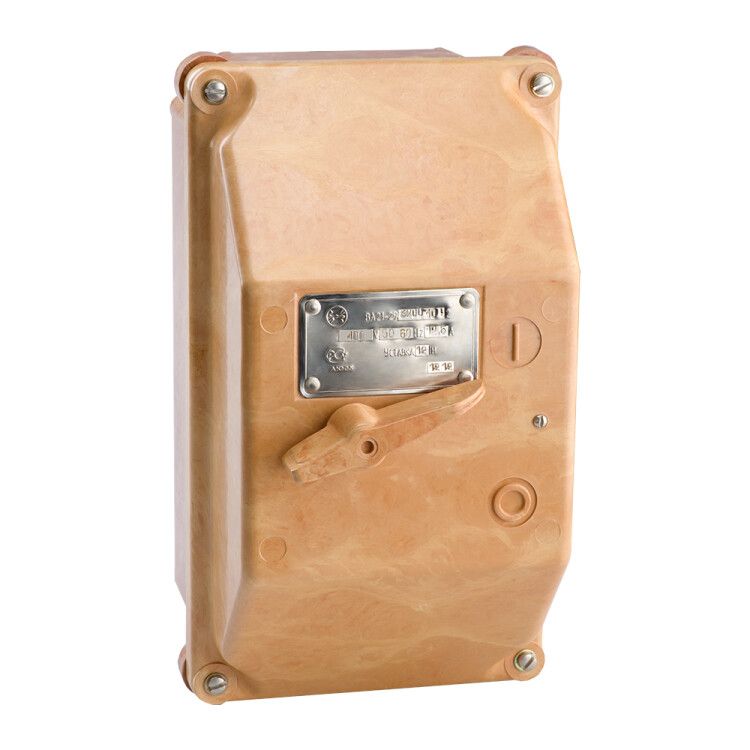

Выключатель автоматический ВА21-29-240010-40А-12Iн-400AC-IP54-У2 | 100537 КЭАЗ

Автоматический выключатель ВА21-29-240010 от КЭАЗ - двухполюсный силовой аппарат в литом корпусе, рассчитанный на ток 40 А и напряжение 400 В переменного тока. Обеспечивает защиту от перегрузок и коротких замыканий, подходит для стационарной установки на монтажную плату в условиях умеренного климата У2. Применяется в промышленных системах с высокими требованиями к надежности.

Назначение и область применения

Выключатель ВА21-29-240010 предназначен для безопасного включения и отключения электрических цепей переменного тока, а также для аварийного отключения при перегрузках и коротких замыканиях. Он работает в сетях с частотой 50/60 Гц и номинальным напряжением до 400 В. Подходит для использования в промышленных щитах, на станках, конвейерах, насосных станциях и других объектах, где требуется надежная защита от токов перегрузки и КЗ.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 2
• Род тока: переменный (AC)
• Номинальная отключающая способность: 10 кА
• Тип расцепителя: электромагнитный с гидравлическим замедлением
• Уставка срабатывания магнитного расцепителя: 12Iн (480 А)
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Климатическое исполнение: У2 - для работы при температурах от -40 до +60 C
• Максимальное сечение подключаемого кабеля: 25 мм2
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плиту (фиксация винтами)
• Частота: 50/60 Гц
• Наличие дугогасительной камеры: да (две камеры для каждого полюса)
• Привод: ручной, через рычаг-переключатель
• Комплектность: дополнительно предусмотрена оболочка для усиленной защиты

Совместимость и монтаж

Выключатель ВА21-29-240010 монтируется на монтажную плату с помощью винтового крепления. Для правильной установки необходимо обеспечить доступ к контактам и свободное пространство вокруг аппарата для теплоотвода. Подключение проводов выполняется через винтовые зажимы - максимальное сечение жилы - 25 мм2. Нельзя использовать многожильные провода без наконечников; рекомендуется применять медные наконечники с опрессовкой. Отсутствие вспомогательных контактов исключает возможность удалённого контроля состояния автомата - для этого потребуется внешнее решение.

Безопасность и стандарты

Выключатель соответствует ГОСТ P 50030.2-2010, который регламентирует требования к автоматическим выключателям в литом корпусе. Сертифицирован в Реестре электротехнической продукции (РЭ-2516/20). Степень защиты IP54 позволяет работать в помещениях с повышенной запылённостью и возможными брызгами воды, но не предназначен для открытых площадок или постоянного воздействия дождя. Конструкция с двумя дугогасительными камерами снижает риск возгорания при отключении больших токов КЗ.

Преимущества

• Высокая отключающая способность (10 кА) обеспечивает надёжную защиту даже при серьёзных КЗ
• Гидравлическое замедление магнитного расцепителя предотвращает ложные срабатывания при кратковременных импульсах нагрузки
• Широкий диапазон рабочих температур (-40…+60 C) делает устройство пригодным для холодных и жарких условий
• Литой корпус повышает механическую прочность и герметичность
• Простая и проверенная конструкция - минимизировано число отказов

Ограничения применения

• Не предназначен для установки в открытом воздухе - IP54 не обеспечивает защиту от прямого потока воды или длительного воздействия осадков
• Отсутствие вспомогательных контактов не позволяет интегрировать сигнал состояния в системы автоматизации без дополнительных модулей
• Фиксированный порог срабатывания магнитного расцепителя - 12Iн (480 А) - нельзя изменить, что ограничивает гибкость настройки под специфические нагрузки
• Подходит только для стационарного монтажа - не имеет DIN-рейки, поэтому не совместим с типовыми шкафами с рейкой

Примеры использования

• Защита двигателя 30–37 кВт в промышленном оборудовании
• Отключение питания конвейерной линии при КЗ
• Распределительный щит на производстве с высокой запылённостью
• Щитовая на тепловой станции или в холодильном комплексе

Практические советы

• При выборе аналога убедитесь, что посадочные размеры и шаг крепления совпадают - ВА21-29-240010 требует фиксации именно на монтажной плате, а не на DIN-рейке
• Используйте только медные кабели с наконечниками, чтобы избежать ослабления контакта при нагреве
• Проверьте соответствие номинала автомата мощности нагрузки - 40 А соответствует примерно 17 кВт при 400 В
• При работе в условиях низких температур (+10 C и ниже) перед первым включением дайте аппарату прогреться в течение 10–15 минут
• Не используйте этот автомат там, где нужна регулировка тока срабатывания - выбирайте модели с термомагнитными расцепителями и настраиваемыми уставками
