Выключатель автоматический ВА21-29-320010-25А-12Iн-400AC-IP54-У2 | 102264 КЭАЗ

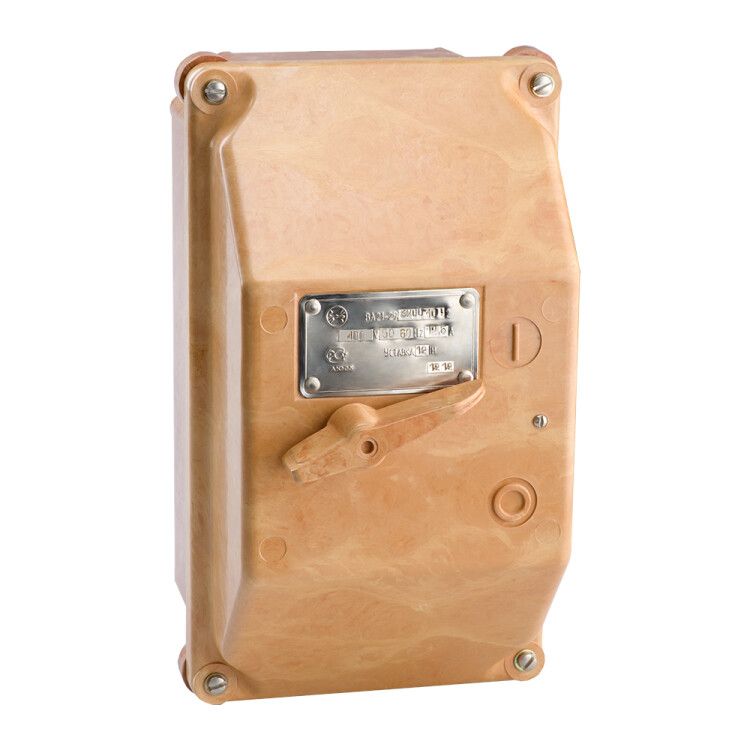

Автоматический выключатель ВА21-29-320010-25А-12Iн-400AC-380AC-IP54-У2 от КЭАЗ - трёхполюсный аппарат в литом корпусе для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для стационарной установки на монтажную плату в условиях повышенной запылённости и влажности. Артикул 102264 соответствует сериям ВА21 и ВА13.

Назначение и область применения

Выключатель ВА21-29-320010-25А-12Iн-400AC-380AC-IP54-У2 предназначен для безопасного включения и отключения электрических цепей переменного тока, а также для аварийного отключения при перегрузках и коротких замыканиях. Применяется в силовых щитах, распределительных устройствах, на производствах с высокой степенью запылённости - например, на конвейерах, насосных станциях, металлорежущих станках и вентиляционных системах.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее - до 380 В AC)
• Номинальный ток: 25 А (фиксированная уставка перегрузки)
• Количество полюсов: 3
• Номинальная отключающая способность: 10 кА
• Тип расцепителя: электромагнитный (только защита от КЗ)
• Уставка срабатывания магнитного расцепителя: 12Iн = 300 А
• Род тока: переменный (AC), частота 50/60 Гц
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Климатическое исполнение: У2 - работает при температурах от -40 C до +60 C
• Максимальное сечение кабеля: 25 мм2
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату
• Крепление: винтовое
• Управление: ручка-переключатель
• Дугогасительная камера: 3 шт. (по одной на каждый полюс)
• Вспомогательные контакты: отсутствуют
• Комплектация: дополнительная оболочка для усиленной защиты

Совместимость и монтаж

Выключатель ВА21-29-320010-25А-12Iн-400AC-380AC-IP54-У2 рассчитан на монтаж на специализированные монтажные плиты с фиксированными отверстиями. Для установки требуется предварительно подготовить место с учётом габаритов аппарата. Подключение проводов - только через винтовые зажимы; рекомендуется использовать кабель сечением до 25 мм2. Недопустимо применение многожильных проводов без наконечников. Монтаж допускается только в вертикальном положении. Оболочка не является основным корпусом - её необходимо надеть после установки для обеспечения степени защиты IP54.

Безопасность и стандарты

Выключатель ВА21-29-320010-25А-12Iн-400AC-380AC-IP54-У2 соответствует требованиям ГОСТ P 50030.2-2010 и внесён в Реестр средств измерений под кодом РЭ-2516/20. Конструкция обеспечивает безопасное гашение дуги при отключении токов до 10 кА. Отсутствие вспомогательных контактов исключает риск некорректной сигнализации - устройство работает только как коммутирующий и защитный элемент.

Преимущества

• Высокая отключающая способность (10 кА) позволяет работать в сетях с большими токами КЗ
• Защита IP54 делает возможным использование в сырых, пыльных помещениях без дополнительных кожухов
• Широкий диапазон рабочих температур (-40…+60 C) - подходит для холодных складов и жарких цехов
• Литой корпус повышает механическую прочность и герметичность
• Фиксированная уставка перегрузки (25 А) снижает риск неверной настройки

Ограничения применения

• Не подходит для защиты цепей постоянного тока - только переменный ток 50/60 Гц
• Отсутствует защита от перегрузки - только мгновенная защита от КЗ (12Iн = 300 А)
• Нет вспомогательных контактов - нельзя подключить удалённую сигнализацию или блокировки
• Требуется точное соблюдение сечения кабеля - более толстый провод не войдёт в зажим
• Не предназначен для частых оперативных включений - не рассчитан на интенсивное переключение

Примеры использования

• Щитовая на производстве с конвейерными линиями - защита двигателей мощностью до 11 кВт
• Распределительный щит на открытой площадке - благодаря IP54 и У2 не требует дополнительной защиты
• Система вентиляции в логистическом центре - где есть пыль и колебания температуры
• Оборудование в пищевой промышленности - при условии периодической очистки от влаги и пыли

Практические советы

• Проверьте перед монтажом, что сечение кабеля не превышает 25 мм2 - иначе контакт будет плохим
• Используйте наконечники на многожильных проводах - они предотвращают ослабление соединения
• Не используйте этот выключатель там, где нужна защита от длительной перегрузки - выбирайте модель с тепловым расцепителем
• После установки обязательно наденьте дополнительную оболочку - без неё степень защиты снижается до IP20
• При замене - совмещайте с аналогами серии ВА21, так как крепления и габариты отличаются от других типов
