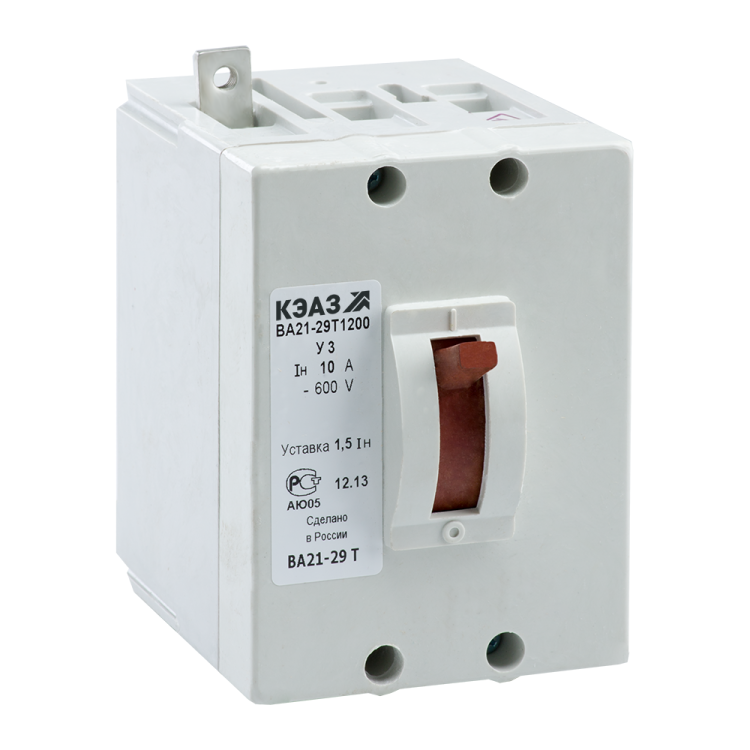

Выключатель автоматический ВА21-29Т-120010 40А 600В DC КЭАЗ КЭАЗ (Курский электроаппаратный завод) 100535

Автоматический выключатель ВА21-29Т-120010 от КЭАЗ - однополюсный прибор в литом корпусе для защиты цепей постоянного тока до 600 В и тока до 40 А. Подходит для установки за панелью в промышленных системах, где требуется надёжное отключение при перегрузках и коротких замыканиях.

Назначение и область применения

ВА21-29Т-120010 предназначен для коммутации и защиты электрических цепей постоянного тока. Он обеспечивает автоматическое отключение при перегрузке (при токе выше 40 А) и при коротком замыкании (при достижении 60 А). Также позволяет выполнять ручные включения и отключения. Применяется в системах с источниками постоянного тока: зарядных устройствах, батарейных массивах, промышленных преобразователях, тяговых системах, солнечных электростанциях и оборудовании с высоковольтным DC-питанием.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 600 В постоянного тока (DC)
• Отключающая способность: 6 кА
• Число полюсов: 1
• Уставка магнитного расцепления: 1,5 × Iн (то есть 60 А)
• Тип расцепителя: электромагнитный (без теплового компонента - только быстрое отключение при КЗ)
• Максимальное сечение подключаемого кабеля: 25 мм2
• Тип подключения: винтовые зажимы
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: У3 (работает при температурах от -40C до +60C)
• Способ монтажа: крепление за панелью через отверстие
• Управление: рычажковый переключатель
• Наличие дугогасительной камеры: да
• Вспомогательные контакты: отсутствуют
• Привод: ручной

Совместимость и монтаж

ВА21-29Т-120010 устанавливается в панели с отверстием подходящего размера - фиксируется винтовым креплением с тыльной стороны. Для правильной установки необходимо соблюдать рекомендованную посадочную геометрию, указанную в техдокументации КЭАЗ. Монтаж допускается только на вертикальной поверхности. Подключение проводов выполняется через винтовые зажимы; важно затянуть их моментом, соответствующим сечению кабеля (до 25 мм2). Нельзя использовать кабели большего сечения - это повредит контактную группу.

Безопасность и стандарты

Выключатель соответствует ГОСТ P 50030.2-2010, который регламентирует требования к автоматическим выключателям для низковольтных систем. Сертифицирован в Реестре средств измерений РФ (код РЭ-2516/20). Конструкция имеет дугогасительную камеру, обеспечивающую безопасное гашение дуги при отключении больших токов. Отсутствие вспомогательных контактов исключает возможность удалённого контроля состояния - функция доступна только в модификациях с дополнительными опциями.

Преимущества

• Высокая отключающая способность (6 кА) - обеспечивает защиту даже при серьёзных аварийных токах в DC-сетях
• Литой корпус - прочный, устойчив к механическим воздействиям и химической среде
• Широкий диапазон рабочих температур (-40…+60 C) - подходит для холодных и жарких условий
• Простая и надёжная конструкция - минимум движущихся деталей снижает риск отказа
• Специально адаптирован для постоянного тока - отличается от AC-выключателей конструкцией дугогасительной системы

Ограничения применения

• Не предназначен для переменного тока - применение на AC-сетях недопустимо
• Отсутствует тепловая защита от перегрузки - только магнитная (1,5Iн = 60 А); для защиты от длительных перегрузок ниже 60 А нужен внешний термореле
• IP20 - не используется во влажных, запылённых или открытых помещениях без дополнительной защиты корпуса
• Нет вспомогательных контактов - нельзя подключить сигнализацию или дистанционное управление
• Только стационарная установка - не рассчитан на перемещение или портативное использование

Примеры использования

• Защита цепей питания солнечных инвертеров (DC-вход 48–600 В)
• Отключение аккумуляторных батарей в UPS-системах
• Коммутация и защита тяговых двигателей в электрокарах и железнодорожном оборудовании
• Щитовые решения на промышленных объектах с DC-шинами (например, в металлургии или химпроизводстве)
• Интеграция в силовые щиты для оборудования с высоковольтным постоянным током

Практические советы

• Перед установкой проверьте соответствие напряжения сети значению 600 В DC - превышение вызовёт пробой изоляции
• При использовании в условиях низких температур (ниже -20 C) перед первым включением дайте устройству прогреться до комнатной температуры
• Не используйте кабели с сечением менее 6 мм2 - малое сечение увеличивает переходное сопротивление и нагрев
• При сборке щита убедитесь, что рядом с ВА21-29Т-120010 нет других приборов, которые могут перегревать его - требует свободного пространства для теплоотвода
• Если необходима защита от перегрузок ниже 60 А - выбирайте модель с тепловым расцепителем (например, ВА21-29Т-120020) или добавьте внешнее тепловое реле
