Выключатель автоматический ВА21-29Т-120010-16А-6Iн-600DC-У3 | 101383 КЭАЗ

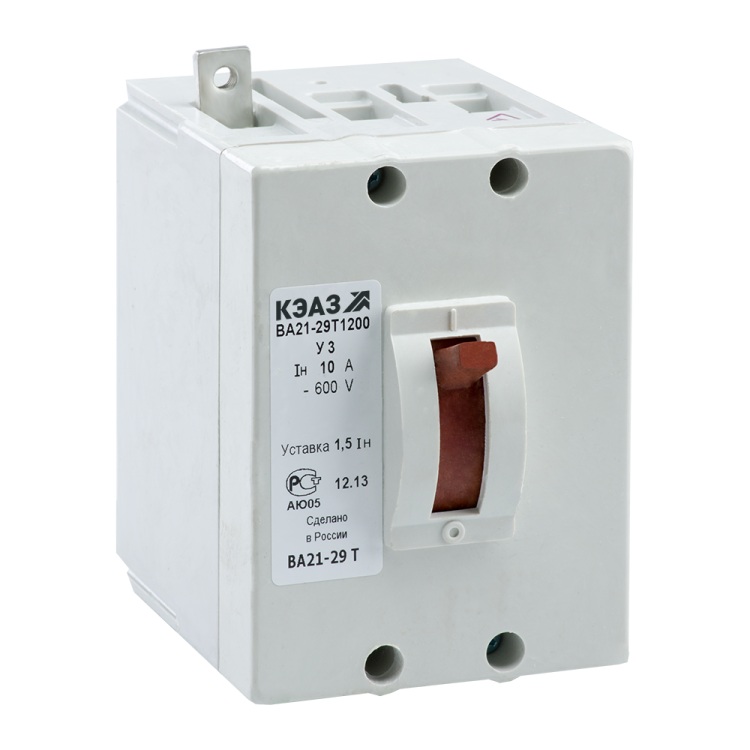

Автоматический выключатель ВА21-29Т-120010 от КЭАЗ - однополюсный прибор в литом корпусе для защиты цепей постоянного тока до 600 В и тока до 16 А. Подходит для стационарной установки на монтажную плату, обеспечивает надёжное отключение при перегрузках и коротких замыканиях.

Назначение и область применения

Выключатель ВА21-29Т-120010 предназначен для коммутации и защиты электрических цепей постоянного тока. Он защищает оборудование от повреждений при перегрузках и коротких замыканиях, а также позволяет вручную включать и отключать нагрузку. Применяется в системах с постоянным током: зарядных устройствах, солнечных электростанциях, промышленных преобразователях, тяговых системах, батарейных массивах и других DC-сетях до 600 В.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 600 В DC
• Отключающая способность: 6 кА
• Тип расцепителя: электромагнитный (только быстродействующий, без теплового)
• Уставка срабатывания: 6Iн = 96 А (отключение при коротком замыкании)
• Род тока: постоянный (DC)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги
• Максимальное сечение кабеля: 25 мм2
• Диапазон рабочих температур: от -40 C до +60 C
• Климатическое исполнение: У3 - умеренный климат, для помещений с контролируемой средой
• Количество полюсов: 1
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (фиксация винтами)
• Привод: ручной рычажковый
• Наличие дугогасительной камеры: есть - гасит дугу при отключении высоких токов
• Нормативный документ: ГОСТ P 50030.2-2010

Совместимость и монтаж

Выключатель ВА21-29Т-120010 рассчитан на монтаж на монтажную плату с помощью винтового крепления. Для правильной установки необходимо соблюдать посадочные размеры, соответствующие типу ВА21. Подключаются провода сечением до 25 мм2 через винтовые зажимы - затяжка должна выполняться с усилием, указанным в руководстве производителя, чтобы избежать перегрева или повреждения контактов. Не предназначен для DIN-рейки. Совместим с другими устройствами серии ВА21 и ВА13 от КЭАЗ.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ P 50030.2-2010, который регламентирует безопасность автоматических выключателей для низковольтных систем. Наличие дугогасительной камеры снижает риск возгорания при отключении больших токов. Сертифицирован в реестре РЭП (код РЭ-2516/20). Условия эксплуатации ограничены внутренними помещениями с контролируемой температурой и отсутствием агрессивной среды - степень защиты IP20 исключает применение во влажных, пыльных или открытых условиях.

Преимущества

• Высокая отключающая способность (6 кА) - обеспечивает защиту даже при серьёзных аварийных токах
• Чёткая уставка 6Iн (96 А) - гарантированное отключение при коротком замыкании без задержки
• Литой корпус - прочный, не требует обслуживания, устойчив к механическим воздействиям
• Широкий диапазон температур (-40…+60 C) - работает в суровых климатических условиях внутри помещений
• Простая ручная коммутация - удобство при тестировании и обслуживании

Ограничения применения

• Не применяется в сетях переменного тока - только для постоянного тока (DC)
• Имеет только электромагнитный расцепитель - не защищает от длительных перегрузок ниже 96 А
• Степень защиты IP20 - нельзя использовать в сырых, пыльных или наружных условиях
• Не совместим с DIN-рейкой - требуется фиксация на монтажной плате
• Отсутствие теплового расцепителя - не подходит для защиты оборудования, чувствительного к малым перегрузкам (например, электроника)

Примеры использования

• Защита цепей солнечных панелей в DC-системах до 600 В
• Отключение батарейных массивов в UPS и энергохранящих системах
• Коммутация и защита тяговых двигателей в электротранспорте
• Защита выпрямителей и инверторов в промышленных установках
• Размыкание цепей в сварочных аппаратах постоянного тока

Практические советы

• Перед установкой проверьте соответствие напряжения и тока вашей сети - превышение 600 В или 16 А недопустимо
• При использовании в системах с большими индуктивными нагрузками (например, двигатели) убедитесь, что ток короткого замыкания не превышает 6 кА
• Затягивайте винты зажимов равномерно - слабый контакт вызывает нагрев, слишком сильный - повреждает изоляцию
• Не используйте этот выключатель вместо термического автомата - он не реагирует на токи 20–80 А, которые могут повредить кабель
• Для сборки щитов рекомендуется использовать монтажные платы с достаточным запасом по площади - корпус ВА21 имеет жёсткие габариты
• Проверяйте наличие сертификата РЭ-2516/20 при закупке - это гарантирует соответствие стандартам РФ
