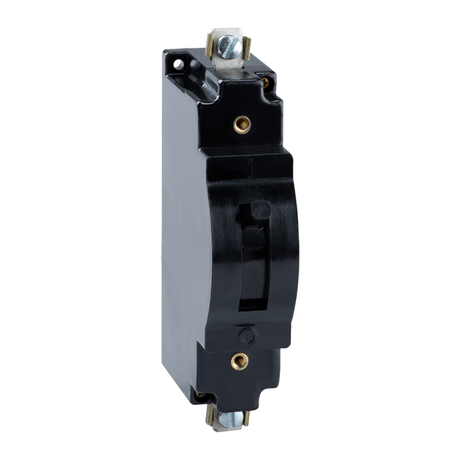

Выключатель автоматический 1п 16А 2Iн 1.8кА А63 М У3 110В DC КЭАЗ 103970

Автоматический выключатель А63-М-16А-2Iн-110DC-У3 от КЭАЗ - однополюсный прибор в литом корпусе для защиты цепей постоянного тока 110 В от перегрузок и коротких замыканий. Подходит для установки на монтажную плату в устройствах промышленной автоматизации, где требуется надёжное коммутирование нагрузки до 16 А.

Назначение и область применения

Выключатель А63-М-16А-2Iн-110DC-У3 предназначен для защиты электрических цепей постоянного тока от сверхтоков - как при длительных перегрузках, так и при внезапных коротких замыканиях. Также он обеспечивает ручное включение и отключение нагрузки до 30 раз в сутки. Применяется в системах управления, зарядных устройствах, батарейных массивах, промышленных контроллерах и других аппаратах с питанием 110 В DC.

Технические характеристики

• Номинальное напряжение: 110 В постоянного тока (DC)
• Номинальный ток: 16 А
• Отключающая способность: 2,5 кА при коротком замыкании
• Число полюсов: 1
• Тип расцепителя: электромагнитный (только быстродействующая защита от КЗ)
• Уставка срабатывания магнитного расцепителя: 2 × Iн = 32 А
• Диапазон регулировки срабатывания короткого замыкания: 1,8 А - минимальный порог, при котором начинается реакция на КЗ
• Максимальное сечение кабеля: 6 мм2
• Подключение: винтовые зажимы
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но без защиты от пыли и воды
• Климатическое исполнение: У3 - работает при температурах от -40 C до +60 C, умеренный климат, допускается влажность до 80%
• Способ монтажа: на монтажную плату (PCB), фиксация винтами
• Управление: рычажковый переключатель
• Привод: ручной
• Дугогасительная камера: есть - гасит дугу при отключении под нагрузкой
• Вспомогательные контакты: отсутствуют
• Нормативный документ: ГОСТ P 50030.2-2010

Совместимость и монтаж

Выключатель А63-М-16А-2Iн-110DC-У3 рассчитан на монтаж на печатную плату. Для установки требуются отверстия соответствующего размера - посадочные размеры совпадают с другими устройствами серии А63. Кабель подключается через винтовые зажимы; максимальное сечение - 6 мм2. Не рекомендуется использовать провода большего сечения - возможна плохая фиксация и нагрев. Монтаж выполняется только на жёсткую поверхность, исключающую вибрацию. Напряжение питания - только постоянное (DC); применение на переменном токе недопустимо.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ P 50030.2-2010, который определяет безопасность автоматических выключателей для низковольтных сетей. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2505/20). Конструкция защищает от случайного прикосновения к токоведущим частям (IP20), однако не защищена от внешних воздействий - не используется во влажных, запылённых или открытых помещениях без дополнительной оболочки.

Преимущества

• Литой корпус обеспечивает механическую прочность и компактность
• Электромагнитный расцепитель с уставкой 2Iн гарантирует быстрое отключение при КЗ - менее 10 мс
• Дугогасительная камера снижает износ контактов и повышает срок службы
• Широкий диапазон рабочих температур (-40…+60 C) позволяет использовать в суровых условиях
• Совместим с другими изделиями серии А63 - легко заменить или дополнить в сборке

Ограничения применения

• Не предназначен для работы с переменным током (AC) - только 110 В DC
• Отсутствие теплового расцепителя - не защищает от долговременных перегрузок ниже 32 А
• IP20 - нельзя устанавливать в местах с высокой влажностью, пылью или риском попадания жидкости
• Нет вспомогательных контактов - невозможно удалённое управление или сигнализация состояния
• Максимум 30 операций включения/выключения в сутки - не для частого циклического использования

Примеры использования

• Защита цепей постоянного тока в системах автономного энергообеспечения (солнечные станции, ИБП)
• Коммутация нагрузки в промышленных контроллерах с питанием 110 В DC
• Отключение аккумуляторных батарей при аварии в транспортных средствах
• Функция защиты в силовых модулях оборудования для металлобработки

Практические советы

• Перед установкой проверьте соответствие напряжения цепи - 110 В DC. Превышение может вызвать пробой дугогасительной камеры.
• При подключении затягивайте винты усилием 0,4–0,5 Нм - слишком слабо - контакт будет греться, слишком сильно - можно повредить резьбу.
• Если нужна защита от перегрузок ниже 32 А - выбирайте другую модель с тепловым расцепителем, например, из серии АЕ20.
• Для монтажа используйте только платы с достаточной жёсткостью - деформация может привести к нарушению контакта.
• При замене аналогичного автомата - убедитесь, что новый имеет ту же уставку 2Iн и тип подключения. Выключатель А63-М-16А-2Iн-110DC-У3 не является универсальным - его нельзя менять на AC-устройства даже при одинаковом токе.
