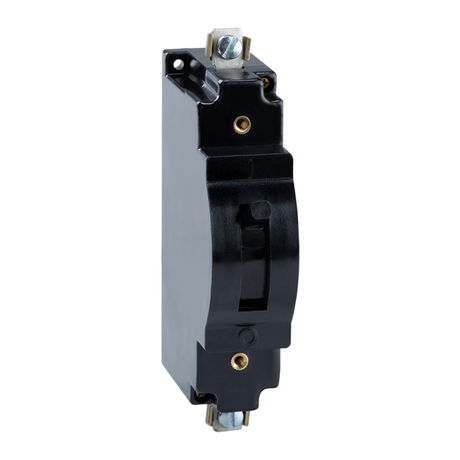

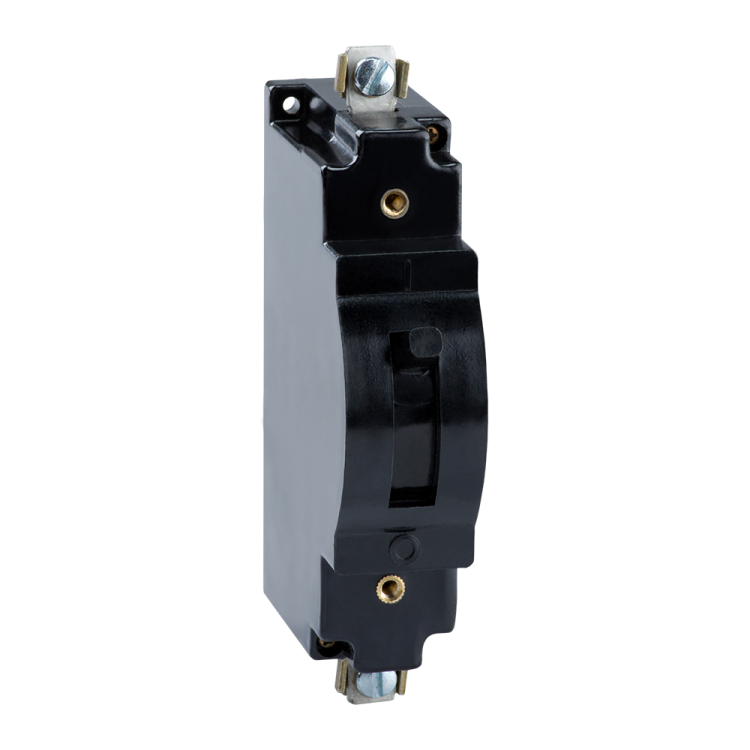

Выключатель автоматический А63-М-10А-10Iн-110DC-У3 | 103950 КЭАЗ

Автоматический выключатель А63-М-10А-10Iн-110DC-У3 от КЭАЗ - однополюсный прибор в литом корпусе для защиты цепей постоянного тока 110 В от перегрузок и коротких замыканий. Подходит для стационарной установки на монтажную плату в условиях широкого диапазона температур.

Назначение и область применения

Выключатель А63-М-10А-10Iн-110DC-У3 предназначен для коммутации и защиты электрических цепей постоянного тока. Он обеспечивает автоматическое отключение при перегрузке и коротком замыкании, а также позволяет вручную включать и отключать нагрузку. Применяется в системах с питанием 110 В DC: батарейных массивах, зарядных устройствах, промышленных контроллерах, железнодорожной аппаратуре, энергоустановках с возобновляемыми источниками питания.

Технические характеристики

• Номинальное напряжение: 110 В постоянного тока (DC)
• Номинальный ток: 10 А
• Номинальная отключающая способность: 2,5 кА
• Число полюсов: 1
• Тип расцепителя: электромагнитный (только защита от КЗ)
• Уставка срабатывания магнитного расцепителя: 10 × Iн = 100 А
• Диапазон регулировки срабатывания КЗ: 1,8 А (минимальный порог срабатывания)
• Диапазон рабочих температур: от –40 C до +60 C
• Максимальное сечение кабеля: 6 мм2
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: У3 (для умеренного климата, с возможностью работы в помещениях с повышенной влажностью)
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (PCB)
• Крепление: винтовое
• Дугогасительная камера: есть
• Количество вспомогательных контактов: 0
• Привод: ручной рычажковый
• Нормативный документ: ГОСТ P 50030.2-2010

Совместимость и монтаж

Выключатель А63-М-10А-10Iн-110DC-У3 рассчитан на монтаж на печатную плату. Для надежного соединения используйте провода сечением до 6 мм2. Винтовые зажимы затягиваются усилием, соответствующим рекомендациям производителя - избыточное давление повредит контакт. Монтаж допускается только в сухих, защищённых от механических воздействий местах. Устройство не имеет крепления на DIN-рейку - для таких решений выбирайте другие модели серии А63.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ P 50030.2-2010, что гарантирует соответствие международным стандартам на автоматические выключатели. Наличие дугогасительной камеры снижает риск возгорания при отключении больших токов. IP20 не обеспечивает защиту от пыли и воды - устройство нельзя использовать во влажных, открытых или пыльных средах без дополнительной оболочки.

Преимущества

• Высокая отключающая способность (2,5 кА) - надёжно гасит дугу даже при аварийных токах
• Широкий диапазон рабочих температур - работает в суровых климатических условиях
• Литой корпус - прочный, устойчив к деформации, не требует обслуживания
• Фиксированная уставка 10Iн - исключает случайную настройку, повышает безопасность
• Простая конструкция - минимум компонентов, высокая отказоустойчивость

Ограничения применения

• Не подходит для переменного тока - только для цепей постоянного тока 110 В
• Отсутствуют вспомогательные контакты - невозможно удалённое управление или сигнализация состояния
• IP20 - запрещено использование вне закрытых помещений или в условиях повышенной влажности без дополнительной герметизации
• Максимум 30 операций включения/выключения в сутки - не предназначен для частой коммутации
• Только монтаж на плату - не совместим с DIN-рейками и шасси

Примеры использования

• Защита цепей постоянного тока в солнечных электростанциях (110 В DC)
• Отключение аккумуляторных батарей в системах бесперебойного питания
• Коммутационная защита в железнодорожных системах управления
• Защита силовых модулей в промышленных контроллерах и ЧПУ
• Использование в мобильных энергетических установках с DC-питанием

Практические советы

• Перед установкой проверьте соответствие напряжения цепи - 110 В DC. Применение на более высоком напряжении недопустимо.
• При использовании многожильных проводов применяйте наконечники - предотвращают ослабление контакта при вибрации.
• Не используйте выключатель в качестве обычного рубильника - он не рассчитан на частую ручную коммутацию.
• При сборке платы соблюдайте минимальные зазоры между выводами - согласно чертежам КЭАЗ, чтобы избежать пробоя.
• Для систем с высокими импульсными токами (например, стартеры) убедитесь, что пиковые значения не превышают 2,5 кА.
• А63-М-10А-10Iн-110DC-У3 - часть серии А63; если нужна защита от перегрузки, выбирайте модели с тепловым расцепителем (например, А63-М-10А-1Iн-...).
