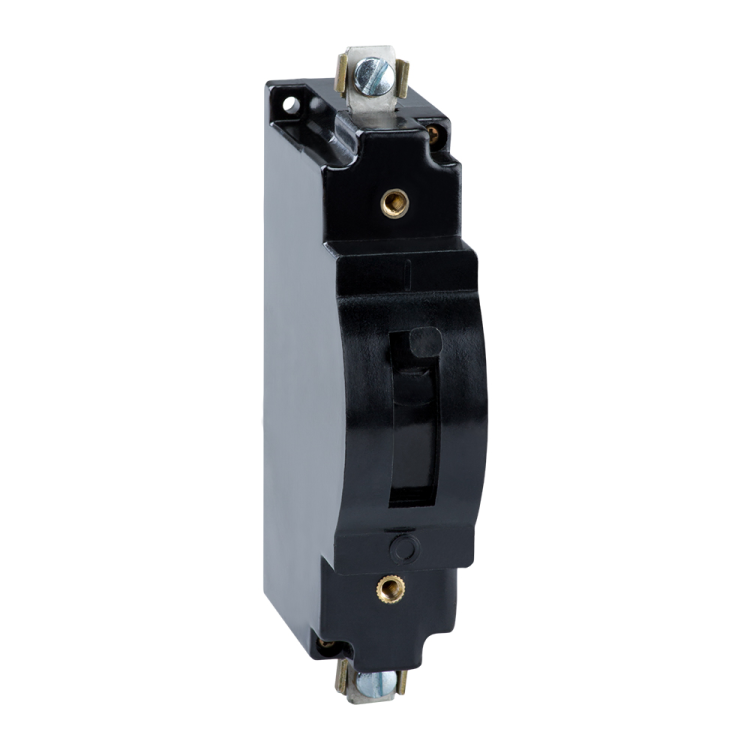

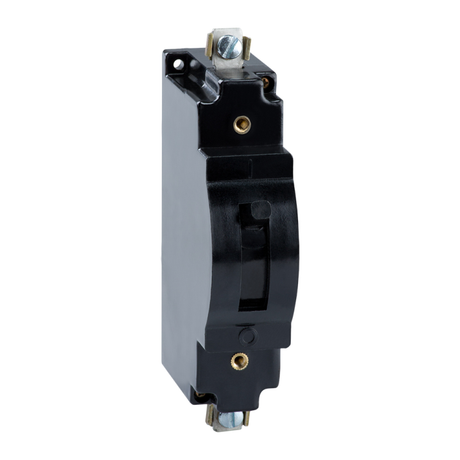

Выключатель автоматический 1п 10А 5Iн 1.8кА А63 М У3 110В DC КЭАЗ 103989

Автоматический выключатель А63-М-10А-5Iн-110DC-У3 от КЭАЗ - однополюсный прибор в литом корпусе для защиты цепей постоянного тока 110 В от перегрузок и коротких замыканий. Подходит для установки на монтажную плату в условиях широкого диапазона температур, обеспечивает надёжное отключение при высоких токах КЗ до 2,5 кА.

Назначение и область применения

Выключатель А63-М-10А-5Iн-110DC-У3 предназначен для коммутации и защиты электрических цепей постоянного тока. Он отключает питание при перегрузке или коротком замыкании, а также позволяет вручную включать и отключать нагрузку до 30 раз в сутки. Применяется в системах управления, батарейных массивах, тяговых цепях, зарядных устройствах, промышленных контроллерах и других аппаратах с постоянным током 110 В.

Технические характеристики

• Номинальное напряжение: 110 В постоянного тока (DC)
• Номинальный ток: 10 А
• Количество полюсов: 1
• Тип расцепителя: электромагнитный (только защита от КЗ, без тепловой защиты)
• Уставка срабатывания магнитного расцепителя: 5×Iн = 50 А
• Номинальная отключающая способность: 2,5 кА
• Диапазон регулировки срабатывания короткого замыкания: 1,8 А (минимальный порог срабатывания)
• Максимальное сечение кабеля: 6 мм2
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: У3 - работает при температурах от -40 C до +60 C
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (PCB)
• Крепление: винтовое
• Привод: ручной рычажковый
• Наличие дугогасительной камеры: есть
• Число вспомогательных контактов: 0

Совместимость и монтаж

Выключатель А63-М-10А-5Iн-110DC-У3 устанавливается на печатную плату через отверстия под выводы. Для монтажа требуется подготовить плату с соответствующими отверстиями и площадками под винтовые клеммы. Нельзя использовать для щитового монтажа или DIN-рейки - он не имеет крепления для шины. Соединение проводов выполняется винтовыми зажимами; рекомендуется зачищать жилы на 6–8 мм и плотно затягивать клеммы моментом 0,4–0,5 Нм. Максимальное сечение кабеля - 6 мм2, более толстые провода не войдут.

Безопасность и стандарты

Изделие соответствует ГОСТ P 50030.2-2010, который определяет требования к автоматическим выключателям для низковольтных систем. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2505/20). Отличается повышенной механической прочностью благодаря литому корпусу, что снижает риск повреждения при вибрации и ударах. Однако из-за степени защиты IP20 не допускается использование во влажных, запылённых или открытых помещениях без дополнительной защиты.

Преимущества

• Высокая отключающая способность (2,5 кА) - обеспечивает безопасное гашение дуги даже при серьёзных КЗ
• Устойчивость к экстремальным температурам (-40…+60 C) - подходит для холодных и жарких условий
• Литой корпус - улучшает герметичность, долговечность и устойчивость к внешним воздействиям
• Фиксированная уставка 5Iн - исключает случайную настройку, повышает надёжность
• Простая конструкция - минимум деталей, легко диагностируется и обслуживается

Ограничения применения

• Не подходит для переменного тока - только для DC 110 В
• Отсутствие тепловой защиты - не защищает от длительных перегрузок ниже 50 А
• IP20 - нельзя применять в местах с доступом воды, пыли, грязи без кожуха
• Только монтаж на плату - не совместим с DIN-рейками и щитовыми сборками
• Нет вспомогательных контактов - невозможно удалённое управление или сигнализация состояния
• Максимум 30 операций в день - не рассчитан на частую коммутацию (например, в частотниках)

Примеры использования

• Защита цепей питания 110 В постоянного тока в системах железнодорожной автоматики
• Отключение аккумуляторных батарей в автономных энергоустановках
• Коммутационная защита в промышленных контроллерах и PLC-системах
• Цепи управления в сварочных аппаратах с постоянным током
• Системы освещения на базе LED-источников с драйверами 110 VDC

Практические советы

• Перед установкой проверьте соответствие напряжения цепи - 110 В DC, не выше!
• При использовании в условиях низких температур (ниже -20 C) убедитесь, что провода не стали хрупкими - используйте гибкие многожильные кабели
• Не применяйте этот выключатель там, где нужна защита от перегрузки менее 50 А - выбирайте модели с тепловым расцепителем
• Для увеличения срока службы избегайте частых включений - не превышайте 30 операций в сутки
• При монтаже на плату соблюдайте шаг между контактами - не допускайте замыкания соседних компонентов
• Если требуется защита от пыли и влаги - поместите выключатель внутрь корпуса с классом защиты IP54 или выше
