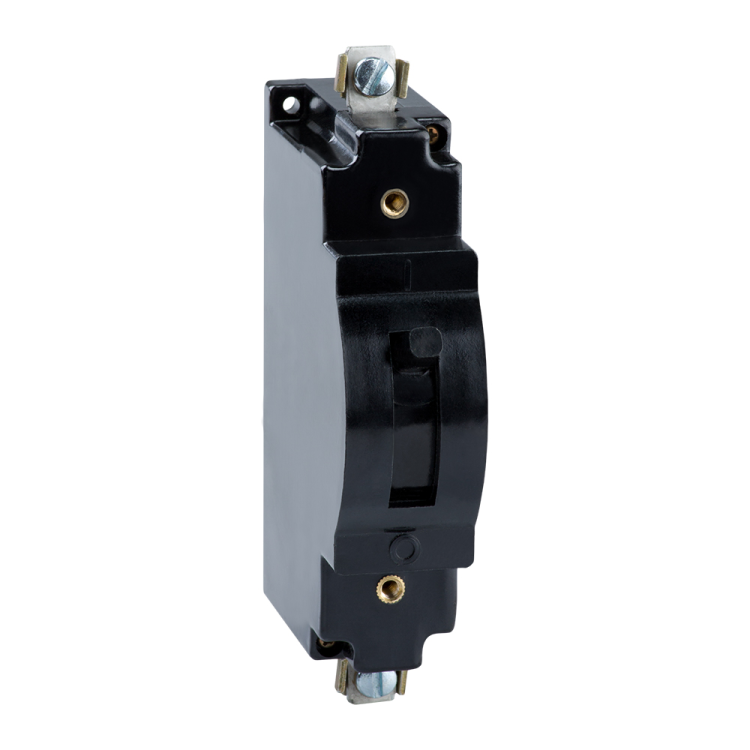

Выключатель автоматический 16А 1.3Iн 2.5кА А63 М У3 110В DC КЭАЗ 103928

Автоматический выключатель А63-М — однополюсный прибор в литом корпусе, рассчитанный на постоянный ток 110 В и номинальный ток 16 А. Он предназначен для защиты цепей от перегрузок и коротких замыканий, а также для ручного включения и отключения нагрузки. Выключатель А63-М применяется в системах постоянного тока, где важна надежность и компактность, например — в железнодорожной автоматике, зарядных станциях или промышленных контроллерах.

Назначение и область применения

Автоматический выключатель А63-М защищает электрические цепи постоянного тока от повреждений при перегрузках и коротких замыканиях. Также он позволяет вручную включать и отключать нагрузку до 30 раз в сутки. Подходит для установки в устройствах с низким напряжением постоянного тока: системы управления транспортом, светодиодные осветительные массивы, батарейные банки, промышленные контроллеры, оборудование для возобновляемых источников энергии.

Технические характеристики

• Номинальное напряжение: 110 В постоянного тока (DC)
• Номинальный ток: 16 А
• Номинальная отключающая способность: 2,5 кА
• Количество полюсов: 1
• Тип расцепителя: электромагнитный (только защита от КЗ)
• Уставка срабатывания магнитного расцепителя: 1,3 × Iн (то есть 20,8 А)
• Диапазон срабатывания при КЗ: 1,8 А — минимальный порог, при котором сработает защита
• Климатическое исполнение: У3 (работает при температурах от –40 °C до +60 °C)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Максимальное сечение кабеля: 6 мм²
• Тип подключения: винтовые зажимы
• Тип элемента управления: рычажковый переключатель
• Способ монтажа: на монтажную плату (панель)
• Крепление: винтовое
• Наличие дугогасительной камеры: да
• Конструкция: стационарное исполнение (не съемный)
• Частота оперативных включений/отключений: до 30 раз в сутки
• Нормативный документ: ГОСТ P 50030.2-2010

Совместимость и монтаж

Выключатель А63-М устанавливается на монтажную плату с помощью винтового крепления. Для подключения используйте провода сечением до 6 мм². Надежно затягивайте винты — слабый контакт вызывает нагрев и выход из строя. Монтаж допускается только в закрытых щитах или корпусах с уровнем защиты выше IP20, так как сам прибор не имеет внешней герметизации. Совместим с другими устройствами серии А63, АЕ20, АП50Б — можно использовать совместно с аналогичными модулями в одном шасси.

Безопасность и стандарты

Выключатель А63-М соответствует требованиям ГОСТ P 50030.2-2010, который регламентирует безопасность автоматических выключателей для низковольтных сетей. Применение в цепях постоянного тока требует учета особенностей дугогашения — в отличие от переменного тока, дуга в DC труднее гасится. Конструкция прибора включает специальную дугогасительную камеру, обеспечивающую безопасное отключение даже при максимальной отключающей способности 2,5 кА.

Преимущества

• Надежная защита от коротких замыканий благодаря точному электромагнитному расцепителю с уставкой 1,3Iн
• Широкий диапазон рабочих температур — работает в суровых условиях от –40 °C до +60 °C
• Компактный размер и стационарная конструкция позволяют экономить место на панелях
• Изготовлен в литом корпусе — высокая механическая прочность и долговечность
• Поддерживает стандарты российского производства — сертифицирован КЭАЗ

Ограничения применения

• Не предназначен для работы в условиях повышенной запыленности или влажности — степень защиты IP20 не обеспечивает защиту от пыли и воды
• Не имеет вспомогательных контактов — нельзя подключить сигнализацию или удалённое управление
• Не рекомендуется для частого ручного включения/отключения более 30 раз в день — это снижает срок службы механизма
• Только для цепей постоянного тока — применение в сети переменного тока (AC) недопустимо
• Максимальный ток — 16 А; превышение приведёт к выходу из строя

Примеры использования

• Защита батарейного блока 110 В в системах автономного питания
• Отключение цепей постоянного тока в электроприводах подвижного состава метро или железной дороги
• Коммутирование нагрузки в контроллерах солнечных электростанций
• Щитовые решения в промышленных аппаратах с низковольтным DC-питанием

Практические советы

• Перед установкой проверьте соответствие напряжения цепи — 110 В DC. Неверное напряжение может привести к пробою изоляции.
• При монтаже на плату соблюдайте шаг крепления — не перетягивайте винты, чтобы не треснул корпус.
• Используйте только медные провода сечением до 6 мм². Алюминиевые жилы не подходят — риск ослабления контакта.
• Если требуется защита от перегрузок (а не только от КЗ), выбирайте другую модель — А63-М имеет только магнитный расцепитель.
• Для условий с пылью или влагой — устанавливайте А63-М внутри корпуса с классом защиты IP54 или выше.
