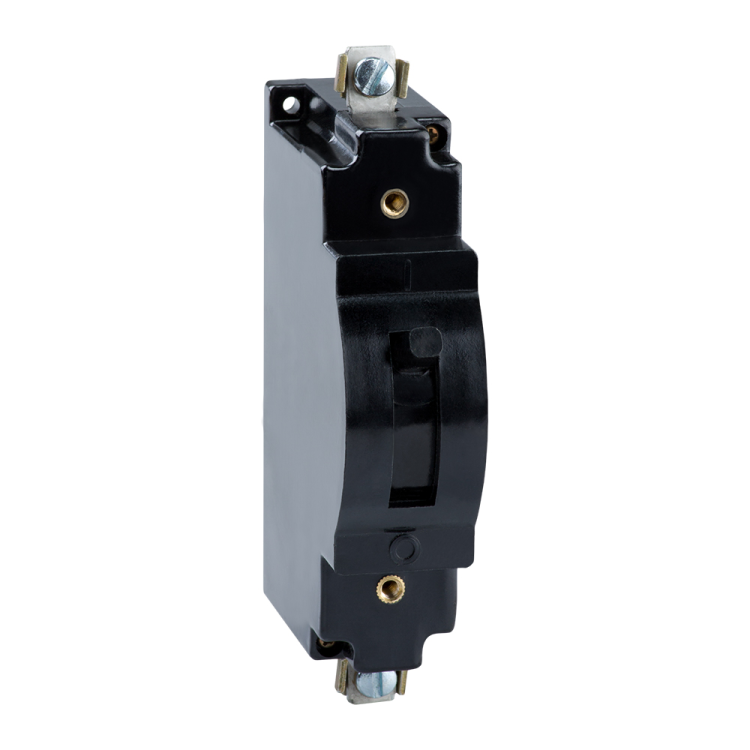

Выключатель автоматический А63-М-16А-10Iн-110DC-У3 | 103952 КЭАЗ

Автоматический выключатель А63-М-16А-10Iн-110DC-У3 от КЭАЗ - однополюсный прибор в литом корпусе для защиты цепей постоянного тока 110 В от перегрузок и коротких замыканий. Подходит для установки на монтажную плату в устройствах промышленной автоматизации.

Назначение и область применения

Выключатель А63-М-16А-10Iн-110DC-У3 предназначен для коммутации и защиты электрических цепей постоянного тока. Он обеспечивает отключение при перегрузках и коротких замыканиях, а также позволяет вручную включать и отключать нагрузку до 30 раз в сутки. Применяется в системах управления, зарядных устройствах, батарейных массивах, промышленных контроллерах и других аппаратах с питанием 110 В DC.

Технические характеристики

• Номинальное напряжение: 110 В постоянного тока (DC)
• Номинальный ток: 16 А
• Номинальная отключающая способность: 2,5 кА
• Число полюсов: 1
• Тип расцепителя: электромагнитный (только защита от КЗ)
• Уставка срабатывания магнитного расцепителя: 10 × Iн = 160 А
• Диапазон настройки защиты от перегрузки: фиксированная - 16 А (не регулируется)
• Диапазон срабатывания короткого замыкания: 1,8 А (минимальный порог срабатывания)
• Максимальное сечение кабеля: 6 мм2
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: У3 - работает при температуре от –40 C до +60 C
• Способ монтажа: на монтажную плату (PCB)
• Подключение: винтовые зажимы
• Управление: рычажковый переключатель
• Наличие дугогасительной камеры: есть
• Вспомогательные контакты: отсутствуют
• Нормативный документ: ГОСТ P 50030.2-2010

Совместимость и монтаж

Выключатель А63-М-16А-10Iн-110DC-У3 устанавливается на печатную плату через винтовое крепление. Для надёжного соединения используйте провода сечением до 6 мм2. Не применяйте многожильные провода без наконечников - они могут ослабить контакт. Монтаж допускается только в закрытых щитах или корпусах с уровнем защиты выше IP20. Учитывайте габариты при проектировании платы - устройство имеет жёсткую форму литого корпуса и не требует дополнительных креплений.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ P 50030.2-2010, что гарантирует соответствие международным стандартам на автоматические выключатели. Наличие дугогасительной камеры снижает риск возгорания при отключении больших токов. IP20 не защищает от попадания воды или пыли - применение вне герметичных корпусов запрещено. Климатическое исполнение У3 позволяет использовать прибор в условиях повышенной влажности и широкого температурного диапазона, но не в открытых помещениях.

Преимущества

• Фиксированный номинальный ток 16 А исключает случайную настройку, повышая надёжность в промышленных системах
• Электромагнитный расцепитель с уставкой 10Iн обеспечивает быстрое отключение при КЗ - менее 10 мс
• Литой корпус обеспечивает механическую прочность и изоляцию без необходимости внешнего кожуха
• Работает в экстремальных температурах - от –40 C до +60 C, что важно для холодных или нагреваемых сред
• Совместим с другими изделиями серии А63 - можно использовать одинаковые крепления и компоненты

Ограничения применения

• Не подходит для переменного тока - только для цепей 110 В постоянного тока
• Отсутствует защита от перегрузки (только КЗ); для защиты от длительных перегрузок требуется внешний термический предохранитель
• IP20 не допускает использование во влажных, пыльных или наружных условиях без дополнительной защиты
• Нельзя использовать в цепях с током более 16 А - возможен выход из строя
• Не оснащён вспомогательными контактами - нельзя удалённо отследить состояние включения/выключения
• Максимальная частота операций - 30 раз в сутки; частое включение/отключение снизит срок службы

Примеры использования

• Защита цепей питания контроллеров в промышленных станках с питанием 110 В DC
• Отключение батарейных массивов в автономных системах энергоснабжения
• Коммутация нагрузки в системах автоматического управления транспорта (например, электрокары, конвейеры)
• Интеграция в силовые модули сварочных аппаратов постоянного тока
• Щиты управления в теплицах, логистических комплексах и холодильных камерах

Практические советы

• Перед монтажом проверьте полярность - выключатель рассчитан на постоянный ток, и неверное подключение может вызвать отказ
• Затягивайте винты зажимов усилием 0,4–0,5 Нм - недостаточно или слишком сильно затянутые контакты приведут к перегреву
• Если используется в условиях низких температур, перед первым включением прогрейте устройство до +5…+10 C
• Для увеличения срока службы не используйте выключатель как обычный рубильник - он не предназначен для частых ручных операций
• При замене аналога - выбирайте именно модель А63-М-16А-10Iн-110DC-У3, так как другие варианты серии могут иметь другую уставку или тип расцепителя
