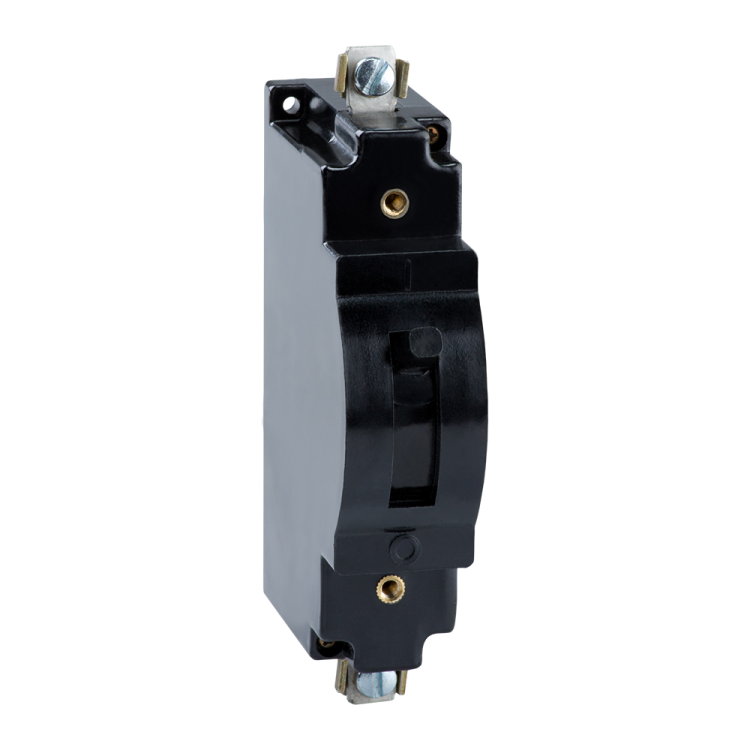

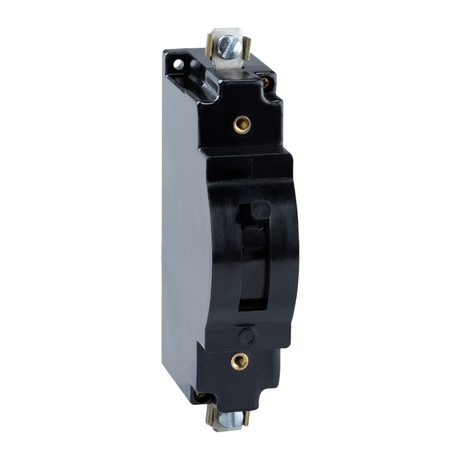

Выключатель автоматический А63-М-5А-2Iн-110DC-ХЛ3 | 103980 КЭАЗ

Миниатюра Выключатель автоматический А63-М-5А-2Iн-110DC-ХЛ3 | 103980 КЭАЗ арт. 103980 1
Выключатель автоматический А63-М-5А-2Iн-110DC-ХЛ3 | 103980 КЭАЗ КЭАЗ (Курский электроаппаратный завод) арт. 103980

Товарные предложения:

Выключатель автоматический А63-М-5А-2Iн-110DC-ХЛ3 - 10398020.11.202611 шт. 3 185,32 ₽

шт.
от 1 дня
15 лет на рынке
Более 10 000 довольных клиентов
Счёт за 15 минут
Ценим ваше время
Отгрузка на следующий день
Заказ до 16:00 — доставка утром
Подбор аналогов
Поможем найти замену и аксессуары
Доставка по всей РФ
Бережная упаковка каждого заказа
Любая форма оплаты
Наличный и безналичный расчёт

Описание

Характеристики

Сертификаты

Аналоги

Описание

Силовой автоматический выключатель А63-М на 5 А предназначен для защиты цепей постоянного тока напряжением до 110 В от коротких замыканий и перегрузок. Ключевое отличие модели — специализация на постоянном токе (DC), что критично для выбора, так как стандартные автоматы переменного тока в таких цепях не обеспечивают безопасного гашения дуги. Выключатель выполнен в климатическом исполнении ХЛ3, что гарантирует работоспособность в диапазоне от -40 до +60 °C без дополнительного обогрева или охлаждения. Защитная функция реализуется за счет электромагнитного расцепителя с уставкой срабатывания 2Iн, настроенного на отключение при токе короткого замыкания 1,8 кА. При токе перегрузки срабатывание происходит при превышении номинала в 5 А. Конструкция стационарная, крепление и подключение к монтажной плате осуществляются винтовым способом с использованием кабеля сечением до 6 мм². Отсутствие вспомогательных контактов и степень защиты IP20 ограничивают применение устройством для локальной защиты цепей без необходимости передачи сигналов или установки в герметичные шкафы. Частота оперативных коммутаций не должна превышать 30 раз в сутки.

Технические характеристики

Бренд

КЭАЗ

Артикул производителя

103980

Ширина

0.015

Высота

0.01

Длина

0.03

Вес

0.22

Род тока

Постоянный (DC)

Крепление

Винтовое

Вид привода

Ручной

Тип изделия

Выключатель автоматический в литом корпусе

Способ монтажа

Монтажная плата

Степень защиты

IP20

Номинальный ток

5 А

Тип подключения

Винтовое соединение

Тип расцепителя

Электромагнитный

Сфера применения

Автоматические выключатели в литом корпусе

Количество полюсов

1

Конструкция прибора

Стационарное

Нормативный документ

ГОСТ P 50030.2-2010

Номинальное напряжение

110 В

Тип элемента управления

Рычажковый

Климатическое исполнение

ХЛ3

Диапазон рабочих температур

от -40 до +60

Максимальное сечение кабеля

6 мм2

Наличие дугогасительной камеры

1

Номинальная отключающая способность

2.5 кА

Количество вспомогательных контактов

0

Диапазон настройки защиты от перегрузки

5 А

Код в реестре радиоэлектронной продукции

РЭ-2505/20

Уставка срабатывания магнитного расцепителя

2Iн

Диапазон регулировки срабатывания короткого замыкания

1.8 А

Сертификаты

AJ26_W05105

PDF

AIU05.W34304spr

PDF

Сертификат EAC

PDF
