Выключатель автоматический ВА21-29В-221110-1А-6Iн-440DC-У3 | 101109 КЭАЗ

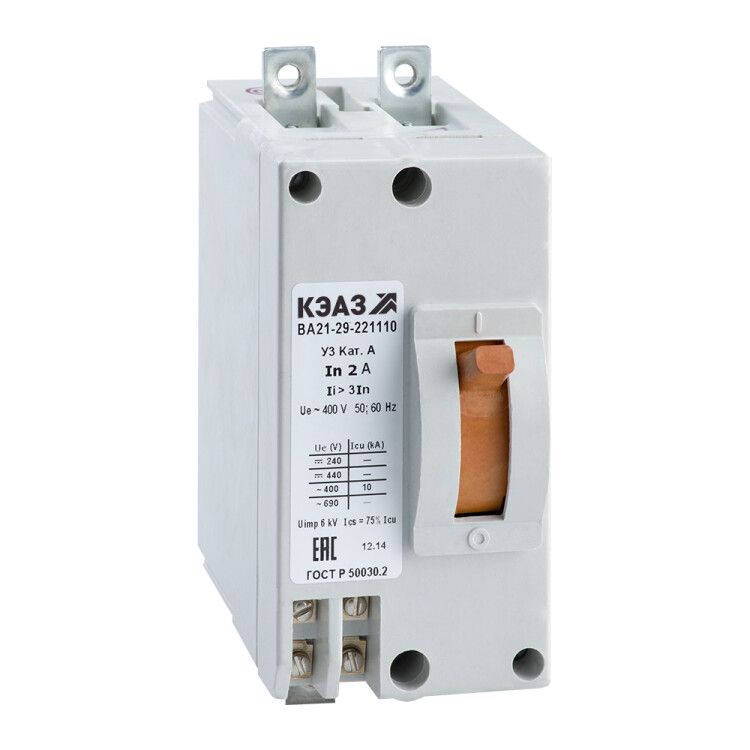

Автоматический выключатель ВА21-29В-221110-1А-6Iн-440DC-У3 от КЭАЗ - двухполюсный прибор в литом корпусе для защиты цепей постоянного тока до 440 В и тока 1 А. Подходит для стационарной установки на монтажную плату в условиях широкого температурного диапазона.

Назначение и область применения

Выключатель ВА21-29В-221110-1А-6Iн-440DC-У3 предназначен для безопасного включения и отключения электрических цепей постоянного тока. Он защищает оборудование от повреждений при перегрузках и коротких замыканиях. Применяется в системах с высокой надёжностью: зарядных устройствах, батарейных массивах, промышленных контроллерах, тяговых системах, оборудовании с источниками постоянного тока.

Технические характеристики

• Номинальное напряжение: 440 В постоянного тока
• Номинальный ток: 1 А
• Номинальная отключающая способность: 20 кА - способен гасить дугу даже при серьёзных аварийных токах
• Количество полюсов: 2
• Тип расцепителя: электромагнитный, с уставкой срабатывания 6Iн (6 А)
• Защита от перегрузки: не предусмотрена - только защита от короткого замыкания
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Максимальное сечение кабеля: 25 мм2
• Диапазон рабочих температур: от –40 C до +60 C
• Климатическое исполнение: У3 - для умеренного климата, с возможностью работы в помещениях с повышенной влажностью
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (панель)
• Конструкция: стационарное исполнение, без возможности демонтажа без инструментов
• Дугогасительная камера: две - обеспечивает эффективное гашение дуги при отключении

Совместимость и монтаж

Выключатель ВА21-29В-221110-1А-6Iн-440DC-У3 рассчитан на монтаж на печатную плату или жёстко закреплённую панель через винтовое крепление. Для правильной установки необходимо соблюдать шаг крепления и использовать болты соответствующего класса прочности. Подключение проводов - только винтовое; допускаются медные однопроволочные и многопроволочные жилы сечением до 25 мм2. Не рекомендуется применять алюминиевые провода из-за различий в коэффициенте теплового расширения. Монтаж требует доступа с обоих сторон для затяжки клемм и фиксации корпуса.

Безопасность и стандарты

Выключатель ВА21-29В-221110-1А-6Iн-440DC-У3 соответствует ГОСТ P 50030.2-2010, который определяет требования к низковольтным коммутационным аппаратам. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2516/20). Отличается высокой механической и термической стойкостью благодаря литому корпусу. Несмотря на наличие дугогасительной камеры, использование вне герметичных или защищённых шкафов не рекомендовано из-за степени защиты IP20.

Преимущества

• Высокая отключающая способность (20 кА) позволяет применять устройство в мощных DC-системах
• Литой корпус обеспечивает долговечность, ударопрочность и стабильность параметров при вибрациях
• Широкий диапазон рабочих температур делает его пригодным для холодных и жарких условий
• Чёткая уставка срабатывания (6Iн = 6 А) гарантирует быстрое отключение при КЗ без ложных срабатываний
• Поддерживается сериями ВА13 и ВА21 - легко заменяем в рамках существующих решений

Ограничения применения

• Не имеет защиты от перегрузки - нельзя использовать там, где требуется длительная защита от слабых перегрузок (например, в цепях с плавными пусками)
• IP20 не защищает от пыли и влаги - запрещено применение в открытых или сырых местах без дополнительной защиты
• Только постоянный ток - нельзя использовать в сетях переменного тока
• Фиксированная уставка расцепителя (6Iн) - невозможно изменить порог срабатывания
• Стационарное исполнение - не предусматривает возможность перемещения или быстрой замены без отключения питания и демонтажа

Примеры использования

• Защита батарейных банок в системах бесперебойного питания (ИБП)
• Отключение цепей постоянного тока в промышленных преобразователях частоты
• Коммутирование нагрузки в тяговых системах железнодорожного транспорта
• Защита светодиодных осветительных систем на постоянном токе
• Контроль питания в системах автоматизации с использованием PLC

Практические советы

• Перед установкой проверьте соответствие напряжения сети (не более 440 В DC) и тока нагрузки (не выше 1 А)
• При подключении используйте кабели с подходящим сечением - превышение 25 мм2 может вызвать нагрев и выход из строя клеммы
• Не применяйте силовые инструменты при затяжке винтов - момент должен быть ограничен до плотного контакта
• Для обслуживания отключите питание полностью - устройство не имеет видимого разрыва при положении “выкл”
• Если нужна защита от перегрузки - выберите другую модель с тепловым расцепителем, например, ВА21 с пометкой “Iн+T”
• Проверьте совместимость с другими компонентами системы - особенно важно при работе с ёмкостными нагрузками, которые могут вызывать импульсы тока
