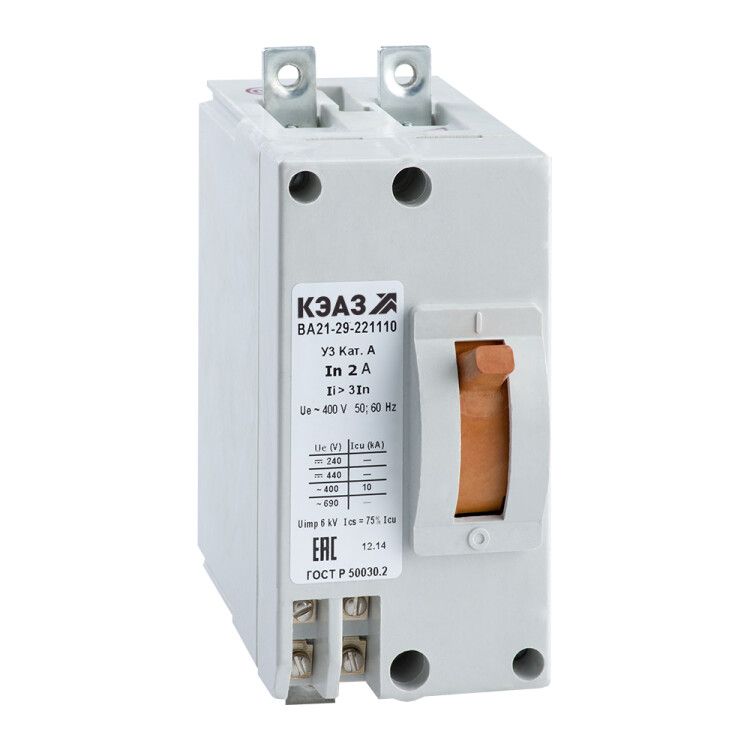

Выключатель автоматический 2п 4А 6Iн 10кА ВА21-29-241110 У3 440В DC крепл. за панелью КЭАЗ 103109

Автоматический выключатель ВА21-29-241110-4А-6Iн-440DC-З/П-У3 от КЭАЗ - двухполюсный прибор в литом корпусе для защиты цепей постоянного тока до 440 В и тока 4 А. Он обеспечивает надёжное отключение при перегрузках и коротких замыканиях, подходит для стационарной установки на монтажную плату в условиях широкого температурного диапазона.

Назначение и область применения

Выключатель ВА21-29-241110-4А-6Iн-440DC-З/П-У3 предназначен для коммутации и защиты электрических цепей постоянного тока. Он защищает оборудование от повреждений при перегрузках и коротких замыканиях, а также позволяет вручную включать и отключать нагрузку. Применяется в системах с постоянным током: зарядных устройствах, батарейных массивах, промышленных контроллерах, тяговых системах, оборудовании для возобновляемой энергетики.

Технические характеристики

• Номинальное напряжение: 440 В постоянного тока (DC)
• Номинальный ток: 4 А
• Номинальная отключающая способность: 10 кА
• Число полюсов: 2
• Защита от перегрузки: тепловая, уставка - 4 А (не регулируется)
• Защита от короткого замыкания: магнитная, уставка - 6Iн = 24 А
• Тип расцепителя: электромагнитный с гидравлическим замедлением - снижает риск ложных срабатываний при импульсных токах
• Максимальное сечение подключаемого кабеля: 25 мм2
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Диапазон рабочих температур: от –40 C до +60 C
• Климатическое исполнение: У3 - для умеренного климата, в закрытых помещениях
• Количество переключающих контактов: 2 (по одному на каждый полюс)
• Наличие дугогасительной камеры: да, две - одна на каждый полюс
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (панель)
• Крепление: винтовое
• Тип элемента управления: рычажковый переключатель
• Привод: ручной

Совместимость и монтаж

Выключатель ВА21-29-241110-4А-6Iн-440DC-З/П-У3 рассчитан на стационарный монтаж на металлическую или композитную монтажную плату. Для установки требуются два отверстия под винты крепления. Подключение проводов - через винтовые зажимы; рекомендуется использовать жилы сечением до 25 мм2. Не допускается использование многожильных проводов без наконечников. Монтаж следует выполнять в вертикальном положении, как указано в технической документации КЭАЗ. Габариты и посадочные места соответствуют стандартам серии ВА21, что обеспечивает взаимозаменяемость с другими моделями этой серии.

Безопасность и стандарты

Выключатель ВА21-29-241110-4А-6Iн-440DC-З/П-У3 соответствует требованиям ГОСТ P 50030.2-2010, который определяет безопасность и тестирование автоматических выключателей для низковольтных систем. Сертифицирован в Реестре радиоэлектронной продукции (код РЭ-2516/20). Конструкция исключает самопроизвольное отключение и обеспечивает изоляцию между полюсами. Наличие дугогасительных камер предотвращает выход искр за пределы корпуса.

Преимущества

• Высокая отключающая способность (10 кА) - обеспечивает безопасность даже при серьёзных аварийных токах
• Гидравлическое замедление магнитного расцепителя - снижает количество ложных срабатываний при пусковых токах
• Широкий диапазон рабочих температур - работает в суровых условиях, включая холодные склады и открытые площадки
• Литой корпус - прочный, устойчив к механическим воздействиям и химическим средам
• Фиксированная уставка защиты - не требует настройки после установки

Ограничения применения

• Не предназначен для переменного тока - применение на AC вызывает отказ и опасность
• Степень защиты IP20 - нельзя использовать во влажных, запылённых или наружных условиях без дополнительной защиты
• Отсутствие возможности регулировки порогов срабатывания - уставка фиксирована, нельзя адаптировать под другие значения тока
• Только стационарный монтаж - не подходит для переносных устройств или DIN-рейки
• Не имеет сигнализирующих контактов - невозможно удалённо отслеживать состояние включения/отключения

Примеры использования

• Защита батарейных банок в системах бесперебойного питания (ИБП)
• Отключение цепей постоянного тока в солнечных электростанциях
• Коммутация и защита двигателей постоянного тока на конвейерах
• Щитовые решения в железнодорожном транспорте (системы управления, освещение)
• Промышленные сварочные аппараты с питанием от выпрямителей

Практические советы

• Перед установкой проверьте соответствие напряжения цепи 440 В DC - превышение недопустимо
• Используйте наконечники на многожильных проводах - это предотвратит ослабление контакта
• Не затягивайте винты слишком сильно - можно повредить изоляцию зажима
• Проверяйте целостность дугогасительных камер перед первым включением - трещины недопустимы
• При использовании в составе сборки с другими автоматами ВА21 соблюдайте минимальные интервалы между приборами - требуется воздушное охлаждение
• Для обслуживания отключите все цепи и убедитесь в отсутствии напряжения - даже при выключенном положении возможен потенциал на входе
